超聲波振動篩
適用物料:小顆粒,粉料
價格區間:1-10萬/臺 處理能力:1-20T/H
相關推薦
超聲波振動篩介紹
超聲波振動篩是繼旋振篩以來更為的精細篩之一,是旋振篩的一種衍生產品。利用高頻率低振幅的超聲振動波,從而抑制粘附、摩擦、平降、楔入等堵網因素,解決了強吸附性、易團聚、高靜電、高精細、高密度、輕比重等篩分難題。超聲波振動篩特點:
1) 優秀的篩分能力和更高的篩分精度,實現高精度篩分,篩分精度可提高1—70%,產量可提高0.5—10倍。
2) 不需要橡膠球清網,杜絕橡膠磨損引起的再污染。
3) 真正解決強吸附性、易團聚、高靜電、輕比重物料的篩分難題。
4) 保證所篩分物料的特性不變。
5) 數字信號輸入,實現頻率自動跟蹤。

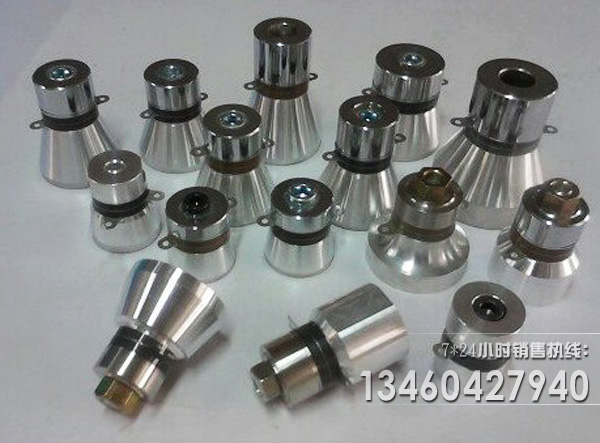

6) 換能器能量轉換效率高(達到國外同行標準)。
7) 24小時連續工作,控制電源和換能器不需降溫(達到國際同類產品標準)。
8) 換能器與篩網采用螺扣連接,便于拆裝、清潔。
9) 分離式結構,具有共振環,效果好,篩網壽命長。
10) 能篩分25μm的粉粒,能過濾10μm的液體。
11) 有效防止篩網堵塞,難篩分的物料也幾乎不會堵塞網孔。能夠控制較窄的粒度范圍。
12) 粘接式篩網固定網架,無污染,無死角,受力均勻,更換方便。
工作原理圖
超聲波振動篩工作原理介紹:
超聲波振動篩工作原理動畫視頻
超聲波振動篩是將220V、50Hz或110V、60Hz電能轉化為18KHz的高頻電能,輸入超聲換能器,將其變成18KHz機械振動,從而達到高效篩分和清網的目的。該系統在傳統的振動篩基礎上在篩網上引入一個低振幅、高頻率的超聲振動波(機械波),以改善超微細分體的篩分性能。特別適合高附加值精細分體的用戶使用。
參數結構圖紙

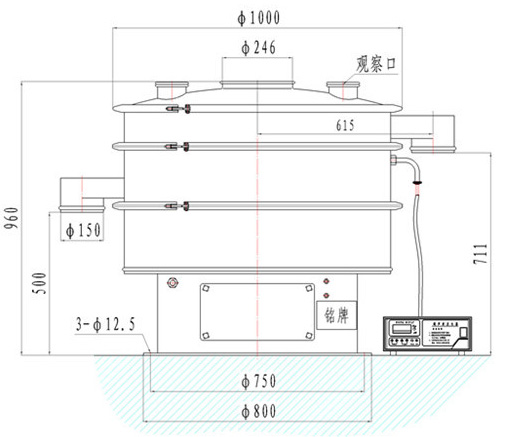

超聲波振動篩結構圖紙
超聲波振動篩主要由超聲波諧振電源、高頻連接線、連接器、振蕩器、超聲波網架、篩網組成。
超聲波振動篩各型號技術參數表
型號 | CSB-600 | CSB-800 | CSB-1000 | CSB-1200 | |
有效篩面直徑 | φ540 | φ730 | φ900 | φ1100 | |
有效篩分面積 (mm) | 0.2289 | 0.4183 | 0.6359 | 0.9499 | |
篩網規格 | 100~500目/吋 | ||||
層數 | 1-2 | 1-2 | 1-2 | 1-2 | |
功率(Kw) | 振動電機 | 0.25 | 0.55 | 0.75 | 1.1 |
普通電機 | 0.75 | 1.1 | 1.5 | 1.5 |

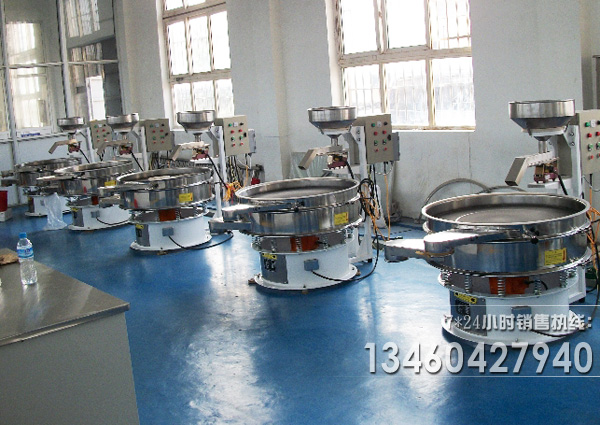

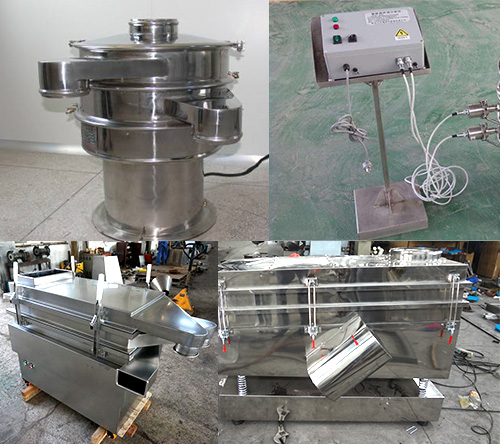

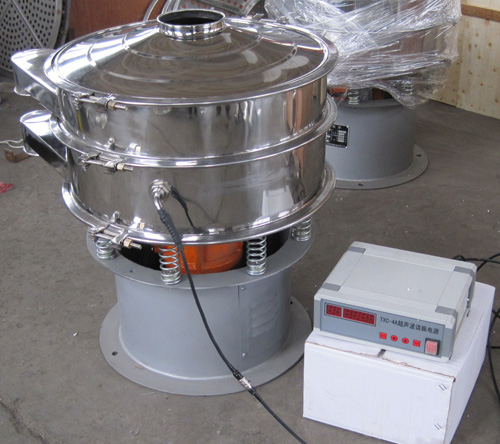

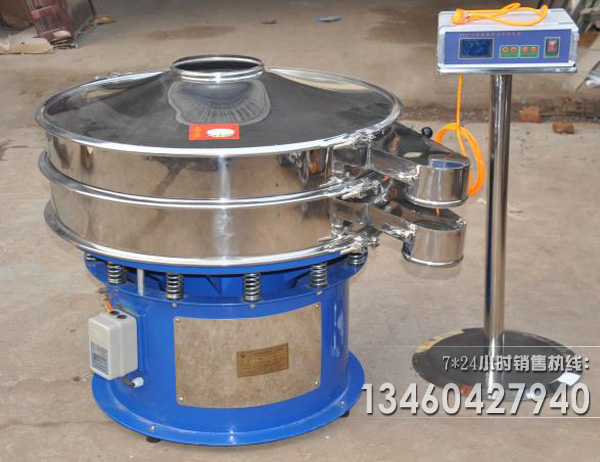

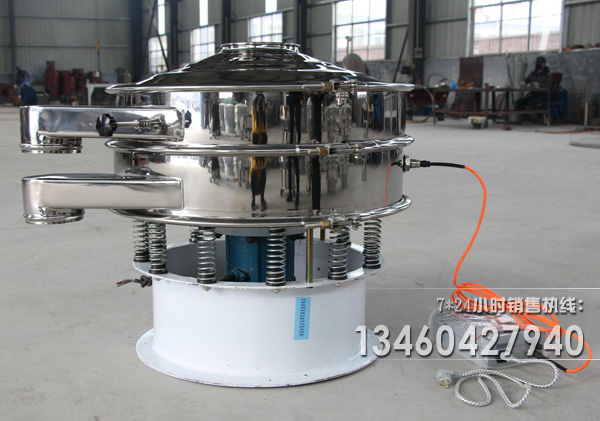

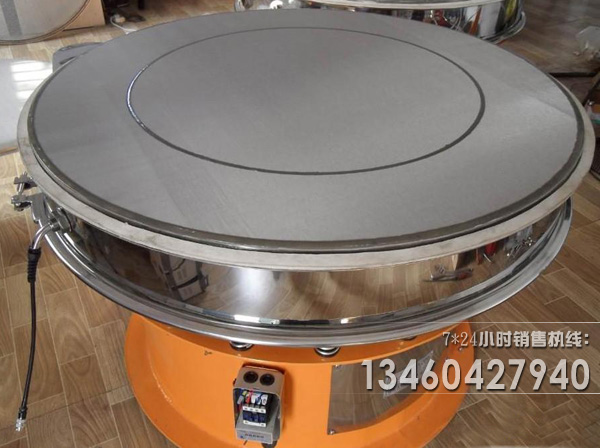

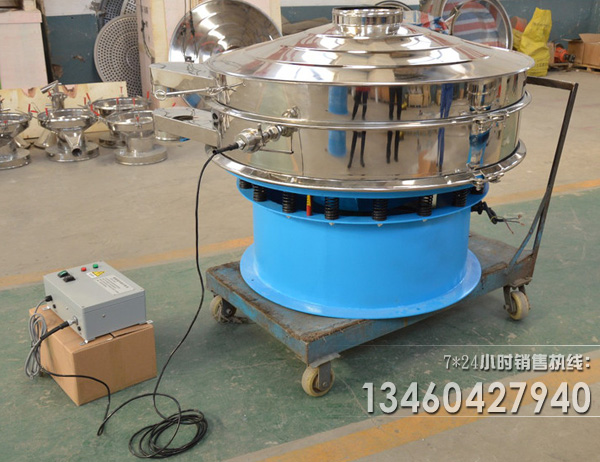

超聲波振動篩圖片
超聲波振動篩使用說明
一、超聲波振動篩的安裝、調試1、取下運輸固定卡子,由于篩機的底框和振動體是通過彈簧連接的,因此在運輸時通過運輸固定卡子將超聲波振動篩的上、下部固定為一整體,以免將超聲波振動篩的上部和彈簧損壞掉,在進入安裝現場安裝好后,須將運輸固定卡子取下來方可使用,嚴禁未取固定卡子試機、使用。
2、按照(參照附圖1)設備各部位名稱圖,仔細檢查有無異常,如有異常請與我公司聯系。
3、安裝時應將篩機放在水平的基礎上,在不打基礎的場合下,應在工作臺和機座之間敷設防振橡膠板。
4、振動電機及篩機內的電纜線在工作時經受著劇烈的振動,為了安全生產須接標準地線。
5、超聲波振動篩每層都可以做360°旋轉,松開鎖緊環螺栓,調整好每層出料口所需位置,然后上緊鎖緊環螺栓,上緊方法是一邊上螺帽,一邊用木棒或橡膠錘錘擊鎖緊環外圓周邊,直至錘擊沒有松動聲為止。

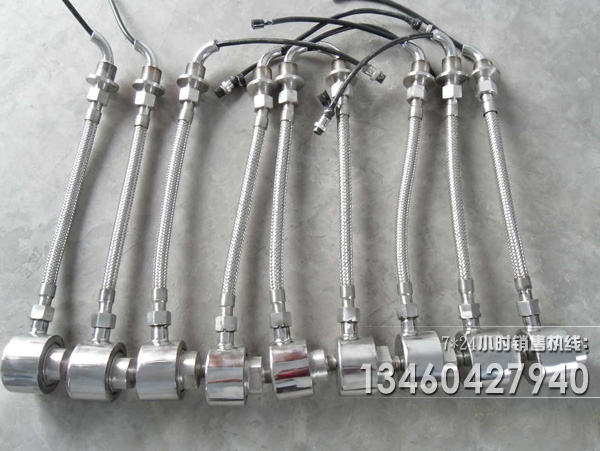

安裝超聲波振動篩探頭視頻
1、閉合電源開關,進行20-30分鐘空運轉,電機轉向須按照超聲波振動篩機座上標的紅色箭頭方向運轉,如方向不對,請調整三相電源。
2、應確認振動電機在額定電流內運轉,在開始運轉時,特別是在低溫場合,電流會略高,但在20-30分鐘內,就減少到額定電流值內。
3、篩機在工作時不得有異常聲音發生,如有異常聲音,要迅速停機并進行檢查,異常聲音的發生一般是由緊固件松動造成的,特別是在運輸或分解后再組裝時,要十分注意各部件的緊固,篩機在起動和停機時有瞬間的共振區(1-2秒鐘),此時振幅和噪聲會明顯增大,屬正?,F(xiàn)象。
4、篩機空運轉正常后,可將少量的物料通過進料口投入篩機,而后慢慢增加到所需和所能承受的給料量,此時應根據網面出料情況進行重錘的調整,使篩機的效率達到最佳狀態。
5、該系列篩機一般物料不配備彈跳球裝置,即可滿足篩分要求,特殊物料需要配置彈跳球裝置另行設計安裝,此時篩機噪音會有所增加。
三、超聲波振動篩日常檢查及保養
1、仔細檢查篩機各個結合處的緊固螺栓有無松動,鎖緊環是否鎖緊,如有松動繼續運轉會造成篩機損壞。
2、仔細檢查振動電機到電源開關的接線有無磨損,更換電纜時要使用氯丁耐振電纜,檢查接地線是否良好,嚴禁振動電機缺相運轉。
3、定期檢查電機有無異常聲音和異常發熱現象,電機軸承部分的溫度極限比環境溫度高40℃,如不正常要加3號鋰基脂潤滑油或更換軸承,電機的拆裝維修應由具有專業知識的技術人員操作。
4、每天檢查篩網是否張緊,網面是否破損,如有破損要及時換網。
5、篩機每次使用完畢一定要把內部清理干凈。
四、超聲波振動篩的篩網更換
1、發現篩網破損,需要更換新篩網時,應先把外部鎖緊環上的螺栓松開,然后取下篩框,拿出篩
網架,去掉橡膠密封圈、緊固環,取掉破損篩網。
2、換新篩網時,按1倒序重新裝上即可,篩網一定要平整緊固,外部鎖緊環上的螺栓一定要上緊,在上螺栓的同時要用橡膠錘或木棒錘擊鎖緊環外圓周邊,直至錘擊沒有松動聲為止,使鎖緊環和篩框緊密結合。
五、設備的養護
1、設備運轉時要定期加油,每周加油兩次。(3號鋰基脂潤滑油)振動電機在運行1500小時后應檢查并清洗油封、軸承,若有嚴重?fù)p傷時要立即更換。
2、每三個月要進行一次小修和維護,6-12個月進行一次大修,檢修時要檢查各緊固件有無損傷、松動。
3、定期檢查電纜線(2-3個月?lián)Q一次電機引線)。
