皮帶斗式提升機
適用物料:粉狀、粒狀和小塊狀
價格區間:500-6000元/米 處理能力:1-100T/H
皮帶斗式提升機簡介
皮帶斗式提升機是采用橡膠帶作牽引構件,適宜輸送較輕型物料,如:糧食、煤等,被輸送物料溫度不得超過60℃,如果采用耐熱橡膠帶時溫度不超200℃。其規格有TD160~TD630共8種,每小時輸送量為4~238噸。皮帶斗式提升機由運行部分(料斗與牽引膠帶)、帶有傳動滾筒的TD型斗式提升機上部區段,帶有拉緊滾筒的TD型斗 式提升機下部區段,TD型斗式提升機中間機殼,TD型斗式提升機驅動裝置,TD型斗式提升機逆止制動裝置等組成。
皮帶斗式提升機皮帶對接安裝步驟:
1、從倉庫中取出整條皮帶斗式提升機專用皮帶長度,執行工作所需的材料和消耗用品。
2、將皮帶卷放置在裝配式A形框架(專為更換皮帶而設計)上,使用裝載機將其拖運到現場。
3、松開頭部(傳動裝置)豎筒組裝蓋的所有法蘭螺栓,使用手拉葫蘆,拆除外殼頂蓋,并安全地放置在平臺上。
4、松開固定鎖,打開位于第3層的檢查門(兩側的門均打開),以類似的方式,打開兩側的上料箱豎筒殼蓋
5、將一個單輪滑車安裝在位于傳動皮帶輪頂部(中心)的I形梁上,以類似的方式,將3t手拉葫蘆定位在接近單輪滑車的位置處。
6、另一個單輪滑車必須被放置并固定在上料箱豎筒(位于中間)處,距離外殼約半米。
7、為上料箱豎筒區域上的“禁止區域”安裝臨時路障帶,此外,為頭部豎筒區域上的“禁止區域”安裝臨時路障帶。
皮帶式斗式提升機工作視頻
皮帶斗式提升機原理
由運行部分帶動皮帶上的料斗挖走物料,到達頂端并且拋出。
皮帶提升機型號參數

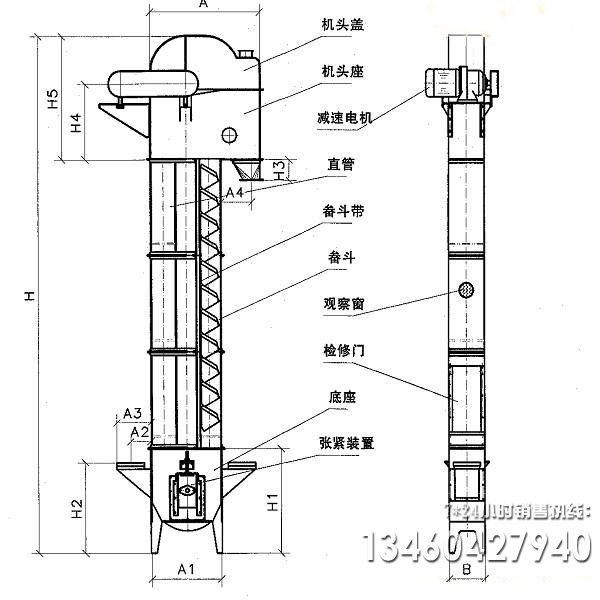

TD型皮帶斗式提升機結構圖紙:
TD-D型皮帶斗式提升機技術參數表:
型號 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
輸送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
斗寬 | 160 | 250 | 315 | 400 | ||||||||||||
斗容(L) | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
斗距 | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
帶寬 | 200 | 300 | 400 | 500 | ||||||||||||
斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
物料量大塊 | 25 | 35 | 45 | 55 | ||||||||||||
型號 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
輸送量(m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
斗寬 | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
斗容(L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
斗距 | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
帶寬 | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
物料量大塊 | 60 | 70 | 25 | 35 | 45 | 55 |
說明:
1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
2.斗提機料斗用途為:
淺料斗:輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。
深料斗:輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石等。
皮帶斗式提升機圖片

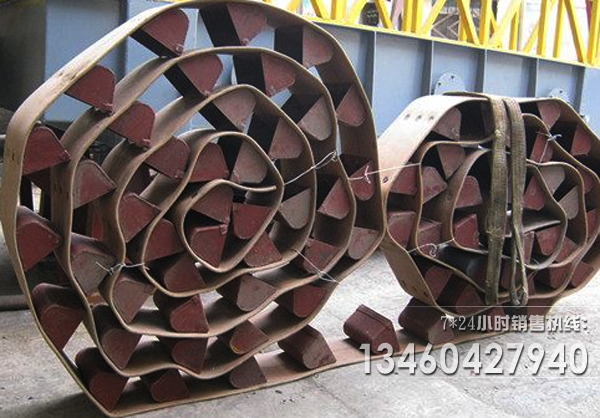

鐵斗皮帶圖片

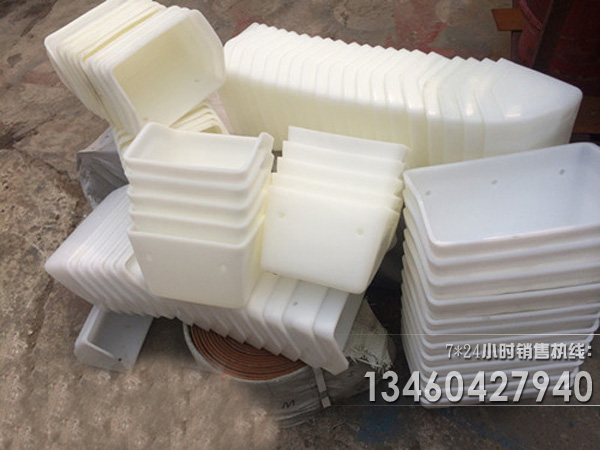

皮帶斗式提升機塑料斗圖征

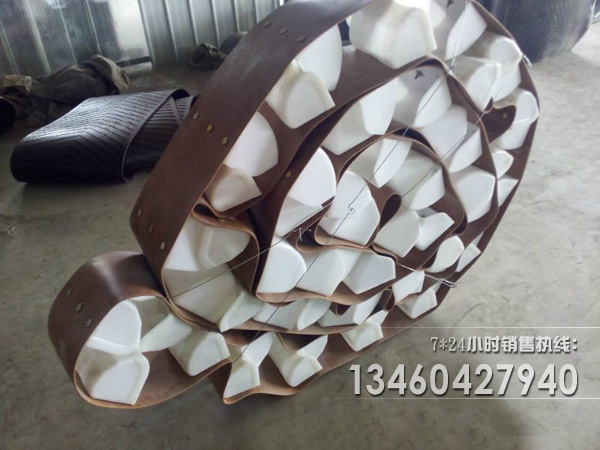

帶組裝的皮帶式斗式提升機圖片

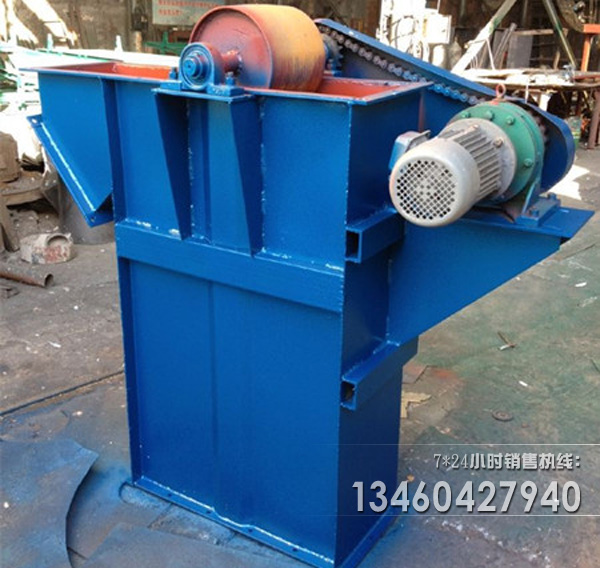

皮帶式斗式提升機頭部圖片

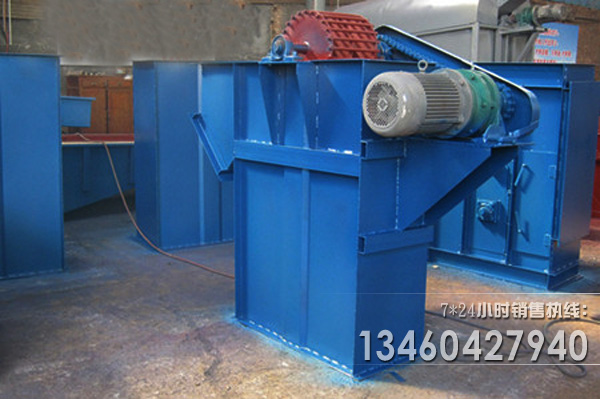

皮帶斗式提升機圖片
使用廠家必備知識
訂購皮帶斗式提升機單位必看:
斗式提升機用來垂直提升經過破碎機的石灰石、煤、石膏、熟料、干粘土等塊粒狀物料以及生料、水泥、煤粉等粉狀物料。根據料斗運行速度的快慢不同,斗式提升機可分為:離心式卸料、重力式卸料和混合式卸料等三種形式。離心式卸料的斗速較快,適用于輸送粉狀、粒狀、小塊狀等磨琢性小的物料;重力式卸料的斗速較慢,適用于輸送塊狀的,比重較大的,磨琢性大的物料,如石灰石、熟料等。斗式提升機的牽引構件有環鏈、板鏈和膠帶等幾種。環鏈的結構和制造比較簡單,與料斗的連接也很牢固,輸送磨琢性大的物料時,鏈條的磨損較小,但其自重較大。板鏈結構比較牢固,自重較輕,適用于提升量大的提升機,但鉸接接頭易被磨損,膠帶的結構比較簡單,但不適宜輸送磨琢性大的物料,普通膠帶物料溫度不超過60°C,夾鋼繩膠帶允許物料溫度達80°C,耐熱膠帶允許物料溫度達120°C,環鏈、板鏈輸送物料的溫度可達250°C。
皮帶斗式提升機各部位潤滑周期:
序號 | 潤滑部位 | 潤滑材料 | 潤滑周期 | 潤滑方法 |
1 | 傳動及拉緊滾筒軸承 | 耐水潤滑脂 | 200小時 | 利用注油器 |
2 | 逆止聯軸器 | 耐水潤滑脂 | 50小時 | 利用注油器 |
3 | 拉緊螺栓 | 耐水潤滑脂 | 500小時 | 涂抹 |
4 | 電動機 | 耐水潤滑脂 | 6個月 | 35 |
