圓盤式給料機介紹

圓盤式給料機是適用于20mm以下粉礦的給料設備，廣泛應用于礦山、冶金、煤碳、建材、化工等部門，圓盤式給料機專為破碎篩分中粗破碎機前均勻輸送大塊物料設計，給料機采用雙偏心軸激振器的結構特點，保證設備能承受大塊物料下落的沖擊，給料能力大。

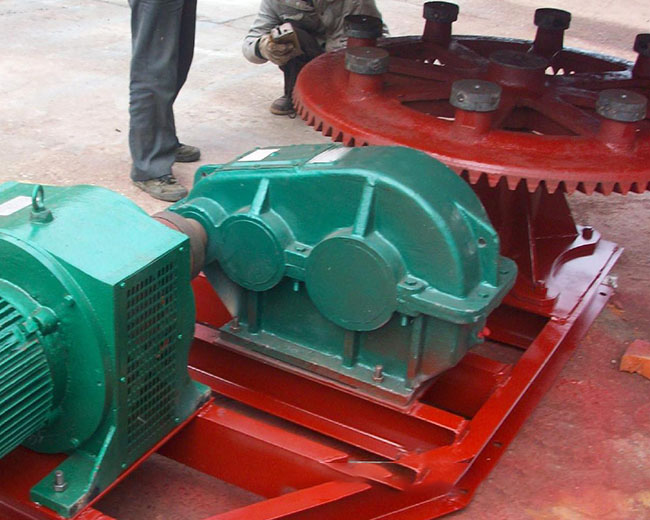

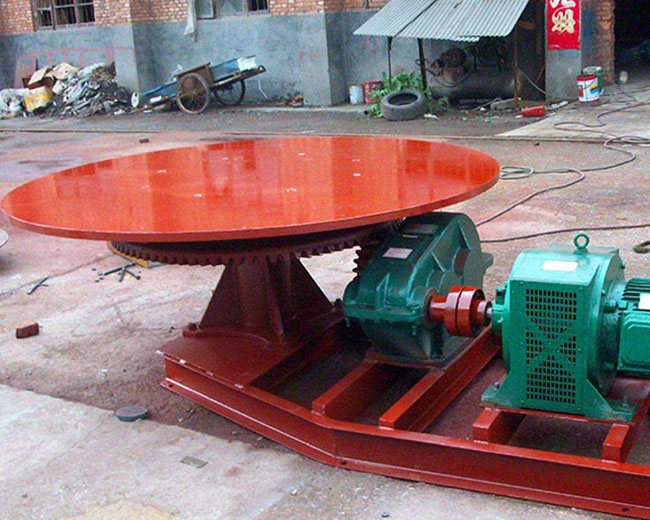

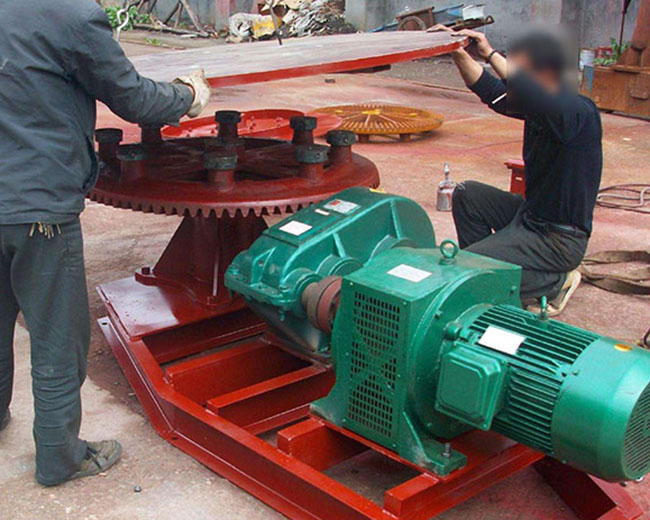

真機圖片

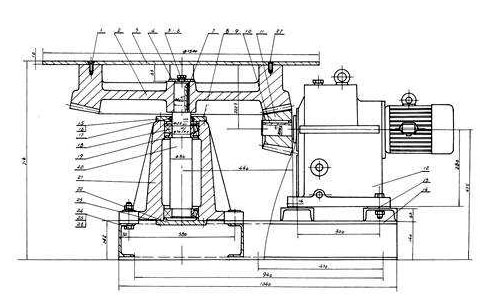

結構工作原理

圓盤式給料機由驅動裝置、給料機本體、計量用帶式輸送機和計量裝置組成。給料機和帶式輸送機由一套驅動裝置驅動，該驅動裝置的電磁離合器具有實現給料機的開、停和兼有功能轉換的作用，能均勻、連續地將物料喂送到下一道工序，適用于喂送各種非粘性物料，不適用于流動性能良好的粉狀物料，使用圓盤給料機喂送的物料有礦石、煤粉、水泥、熟料、石灰石、黏土等粉狀、粒狀或小塊狀物料。

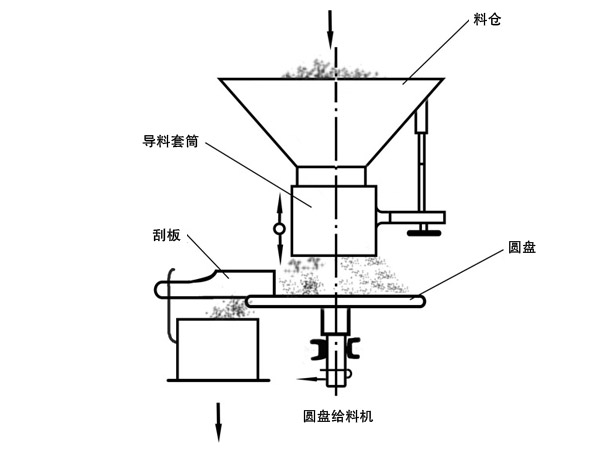

電動機經聯軸器通過減速機帶動圓盤。圓盤轉動時，料倉內的物料隨著圓盤一起移動，并向出料口的一方移動，經閘門或刮刀排出物料。排出量的大小可用刮刀裝置或閘門來調節。圓盤給料機套筒一般有蝸牛式或直筒式兩種，蝸牛式套筒采用閘門排料，具有下料均勻、準確，對溶劑、反礦粉等配料適合。直筒式套筒采用刮刀排料，堵料現象較蝸牛式套筒輕，但下料量波動大。當精礦粉活粉礦用量較大時，宜用帶活動刮刀套筒。反之，熔劑或燃料用料量小時，宜采用閘門式套筒。

技術優勢

1、圓盤式給料機采用不易堵料、掛料的短管，防止因物料久放發生固化而不能順利卸出。
2、設備采用新穎可調節料層的控制閘門，可以方便地設置給料量的大小，調節方便，調節范圍寬。
3、圓盤式給料機采用大直徑回轉支承結構，承載能力特別大，可以長期承受15米以上礦槽物料的壓力，使用壽命10以上。
4、圓盤式給料機的傳動結構可靠性高，壽命長，由于全部采用硬齒面齒輪傳動，傳動效率特別高，可達95％以上。
5、傳動部分的潤滑條件好，減速機、回轉支承、小齒輪等主傳動機構，采用高質量的粘度大的極壓型中負荷齒輪油潤滑，保證圓盤無故障運行。
6、傳動裝置采用獨特的密封結構，保證傳動機構潤滑部分沒有異物進入。

單位維護說明

1、圓盤式給料機傳動減速機潤滑應良好，初次加油正常使用7~10天后把油放空，然后重新注滿油，正常使用后每3~6個月?lián)Q一次油每3個月檢查一次減速機潤滑油的潤滑性能，保證潤滑油具有很好的潤滑性。
2、圓盤式給料機應每月檢查一次，檢查對象：電機，減速機中的軸承運轉狀況；小齒輪，大齒輪，齒輪磨損程度；聯軸器中尼龍棒磨損狀況；大小齒輪嚙合處潤滑；回轉支撐，減速機內部潤滑油的潤滑量；電機減速機的傳動同心度。
3、注意將圓盤式給料機電機與減速機連接的聯軸器保持同一位置，保證電機減速機的傳動效率，如不在同一位置將會導致電機減速機有不等的振動現象，即減速機振動較大，電機振動小，從而使設備自身?yè)p耗扭矩力過大，導致設備傳動效率低。因此應加強注意。
