斗式提升機(斗提機)
適用物料:粉狀,粒狀及小塊狀
價格區間:500-10000元/米 處理能力:1-500t/h
斗式提升機簡介
我廠家生產的斗式提升機是根據國家標準進行生產的,并結合我廠的生產經驗改進,我廠的斗式提升機已經達到了現今設備中的提升設備,具有輸送量大,提升高度高,運行平穩可靠,壽命長顯著優點。我廠家根據不同行業不同單位的需求,可把斗式提升機分為三種形式,皮帶式、環鏈?zhǔn)?、板鏈?zhǔn)?
1、皮帶式斗式提升機具有噪音小、成本底的優點,非常適合糧食、化工等輕型物料的提升,采用離心式卸料的方式,該機運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。
2、環鏈?zhǔn)蕉肥教嵘龣C采用鍛造環鏈作為傳動部分,具有很強的機械強度,主要用于提升機粉體和小顆粒及小塊狀物料,區別于TD系列斗式提升機,其提升量更大、運轉效率更高。其常用于較大比重的物料的提升。
3、板鏈斗式提升機區別于其他廠家的該機,操作方便,維修少,易損件少。輸送鏈為套筒滾子鏈,誘導式重力卸料,用于各種粉狀、塊狀物粒的垂直提升。本機系流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。
斗提機規格參數
皮帶式斗式提升機各規格型號參數表:
型號 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
輸送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
斗寬 | 160 | 250 | 315 | 400 | ||||||||||||
斗容(L) | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
斗距 | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
帶寬 | 200 | 300 | 400 | 500 | ||||||||||||
斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
物料量大塊 | 25 | 35 | 45 | 55 | ||||||||||||
型號 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
輸送量(m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
斗寬 | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
斗容(L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
斗距 | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
帶寬 | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
物料量大塊 | 60 | 70 | 25 | 35 | 45 | 55 |
環鏈斗式提升機各型號規格參數表:
型 號 | TH160 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 | ||||||||||
料斗型式 | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | |
輸送能力,m 3 /h | 19 | 30 | 30 | 48 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | 150 | 240 | 240 | 360 | 360 | 540 | |
料斗 | 料斗容量 | 1.2 | 1.9 | 3 | 4.8 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 24 | 38 | 38 | 60 | 60 | 95 |
斗距 | 350 | 450 | 512 | 688 | 936 | 936 | 1001 | ||||||||||||
鏈條 | 園鋼直徑 x節(mm) | φ12X45 | φ18X64 | φ22X86 | φ24X86 | φ24X86 | φ28X92 | ||||||||||||
單鏈條破 斷強(KN) | ≥170 | ≥320 | ≥480 | ≥560 | ≥560 | ≥660 | |||||||||||||
料斗運動 速度 (m/s) | 1.3 | 1.2 | 1.4 | 1.5 | 1.6 | 1.6 | 1.6 | ||||||||||||
傳動鏈輪轉數 (r/min) | 62.5 | 46.8 | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 30.5 | 28 | ||||||||||
輸送物料的 最大塊度 | 20 | 25 | 35 | 40 | 50 | 60 | 75 | 85 | 100 |
板鏈斗式提升機各型號規格參數表:
型號 | 輸送能力 (米3/時) | 斗速 (米/秒) | 主軸轉速 (轉/分) | 物料粒度 (毫米) | 料斗 | ||
容積(升) | 斗寬(毫米) | 斗距(毫米) | |||||
NE15 | 15 | 0.5 | 15.54 | <40 | 2.5 | 250 | 203 |
NE30 | 32 | 16.45 | <50 | 7.8 | 300 | 305 | |
NE50 | 60 | 16.45 | <50 | 15.7 | 300 | 305 | |
NE100 | 110 | 14.13 | <70 | 35 | 400 | 400 | |
NE150 | 170 | 14.13 | <70 | 52.2 | 600 | 400 | |
NE200 | 210 | 10.9 | <100 | 84.6 | 600 | 500 | |
NE300 | 320 | 10.9 | <100 | 127.5 | 600 | 500 | |
NE400 | 380 | 8.3 | <120 | 182.5 | 700 | 600 | |
NE500 | 470 | 7.1 | <120 | 260.9 | 700 | 700 | |
NE600 | 600 | 7.1 | <120 | 33.2 | 700 | 700 | |
NE800 | 800 | 6.2 | <140 | 501.8 | 800 | 800 |
斗提機工作原理
垂直斗式提升機使用原理視頻
料斗把物料從下面的儲藏中舀起,隨著輸送帶或鏈提升到頂部,繞過頂輪后向下翻轉, 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶,裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈,上或下面有一對傳動鏈輪,下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼,以防止斗式提升機中粉塵飛揚。

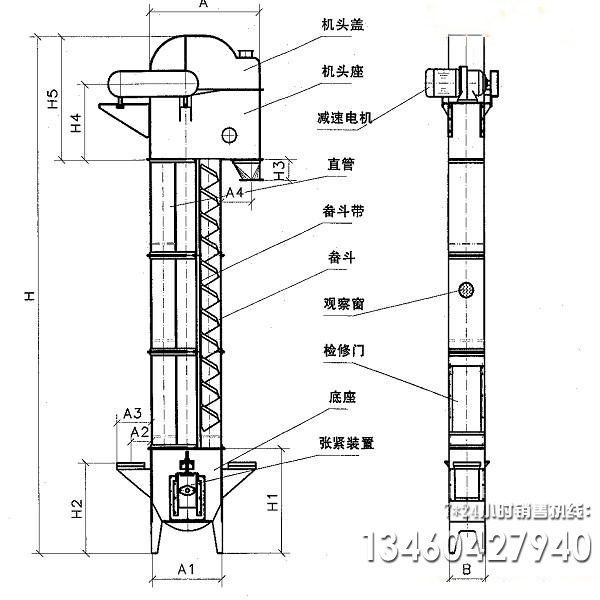

斗提機CAD結構圖紙

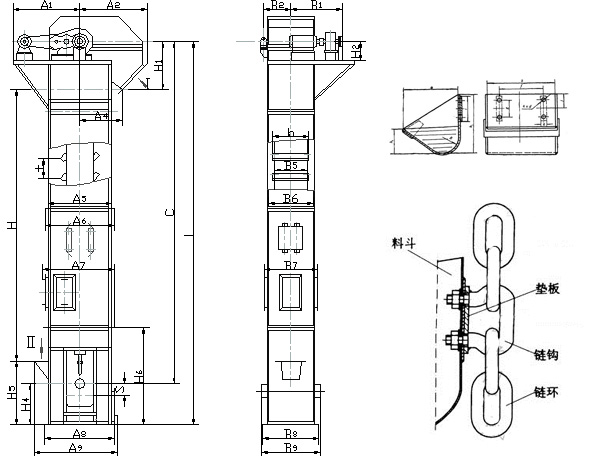

皮帶式斗式提升機結構圖紙

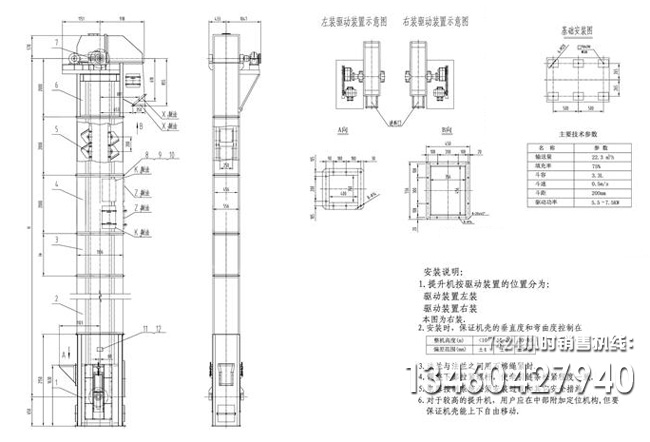

環鏈?zhǔn)蕉肥教嵘龣C結構圖紙
板鏈?zhǔn)蕉肥教嵘龣C結構圖紙

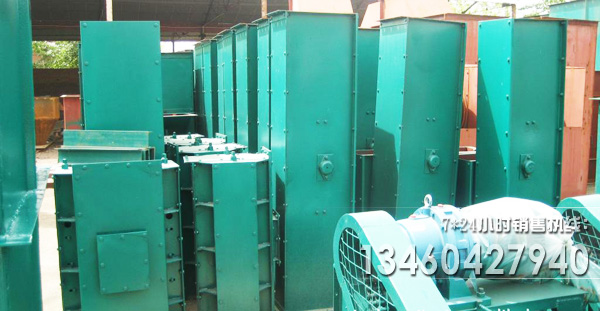

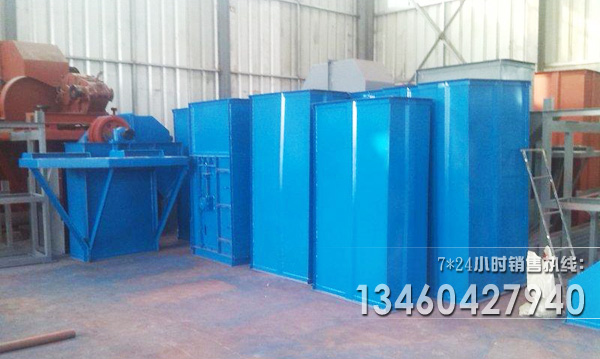

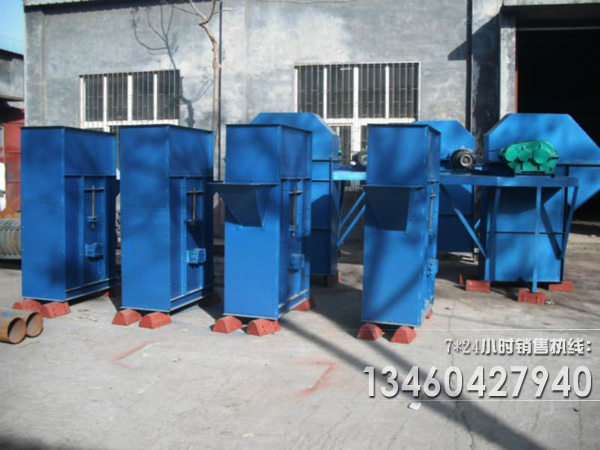

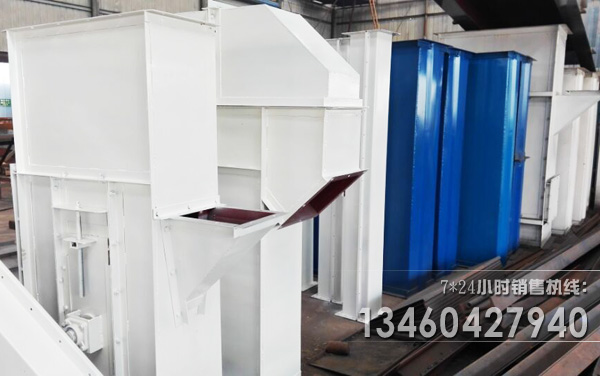

斗式提升機圖片
