TD斗式提升機

TD斗式提升機簡稱TD提升機，是適用于垂直輸送粉狀、粒狀及小塊狀且磨琢性較小的散狀物料,如糧食、煤、水泥、碎礦石等，提升高度40m。TD型斗式提升機備有四種料斗Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

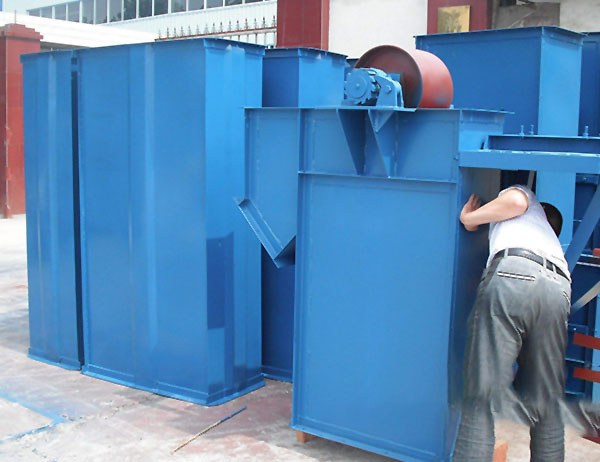

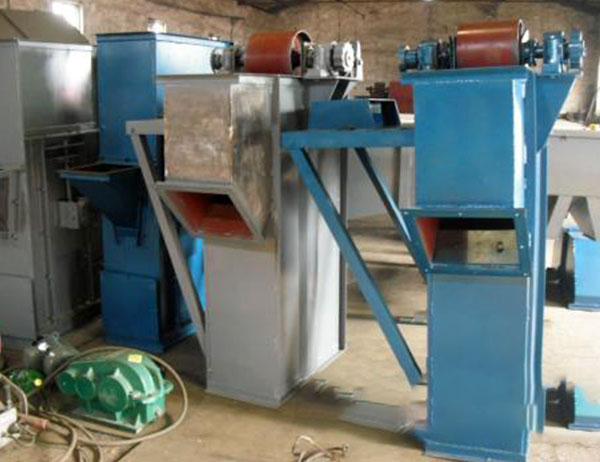

廠家真機

型號與參數

型號	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量(m3/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬	160				250				315				400
斗容(L)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
斗速(m/s)	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量(m3/h)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗寬	500				630			160		250		350		450
斗容(L)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
斗速(m/s)	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55

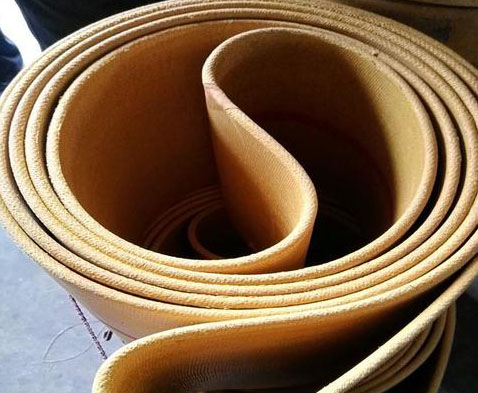

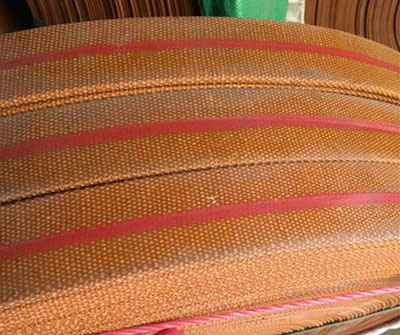

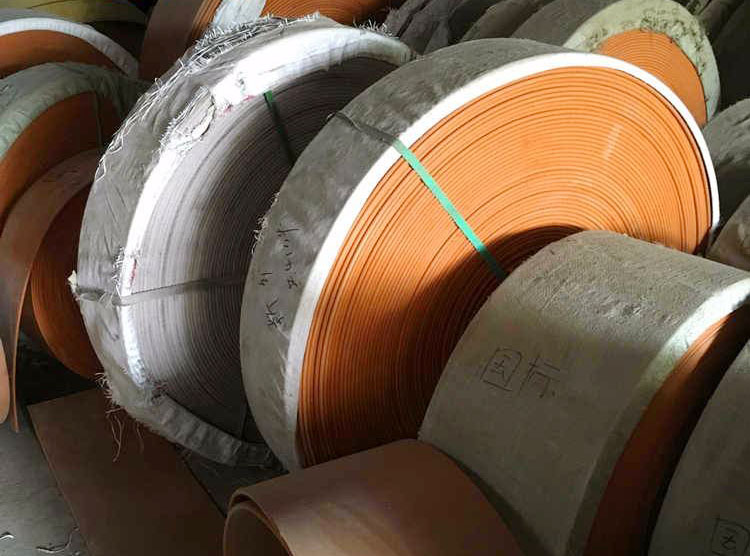

TD皮帶展示

離心式和混合卸料

離心式卸料bai的料du斗運行速度比較高，一般在1-2秒每米，要保持這種速度必須選著正確的驅動輪，轉速和直徑尤為重要。卸料口的選擇也不容忽視。離心式卸料的優勢在于，在相同料斗速度的情況下驅動輪尺寸小，卸料的位置高，每個料斗之間的距離縮小了，可以提升卸料管的高度，卸料高度一定，提升機的高度減小。缺點在于，料斗比較小，不是所有物料都適合的，只能用在流動性比較好的粉狀、粒狀或逍客塊狀的物料上。
重力卸料方式的提升機多數用在卸載塊狀、磨琢性或者磨琢性比較大的物料上。需要配用帶有導向槽的料斗，料斗運行速度在0.4-0.8秒每米。重力卸料提升機料斗的裝填性能良好，料斗的尺寸和極限距離大小沒有關系。所以，在允許較大的料斗運行速度之下可以盡可能大的選用大尺寸料斗。當然了，這種卸料方式也存在缺點，比如物料拋出的位置比較低啊，要解決這個缺憾，就需要加高提升機機頭的高度了。
物料在料斗的內壁之間被拋出去，運行速度在0.6-0.8秒每米，鏈條牽引，適用于卸載流動性不良的粉狀或含水分物料，這種卸料方式叫做離心-重力式卸料，也就是上文說到的混合式卸料方式
