鏈條式提升機

鏈條式提升機是指鏈條帶動料斗提升物料的一種提升機，鏈條形式主要有環鏈和板鏈，根據客戶要求，可以選擇不同鏈條形式，環鏈的結構和制造比較簡單，與料斗的鏈接也很牢固，輸送磨琢性大的物料時，鏈條的磨損較小，但其自重較大。板鏈結構比較牢固，自重較輕，適用于提升量大的提升機，但鉸接接頭易被磨損。

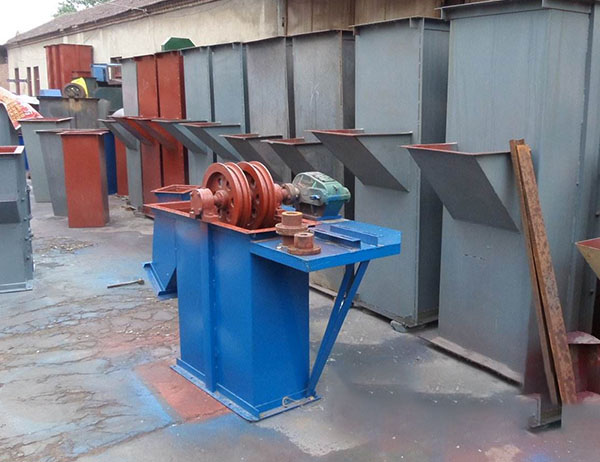

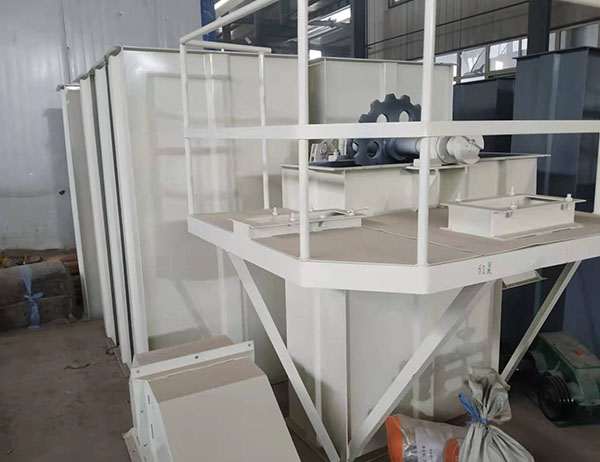

廠家真機

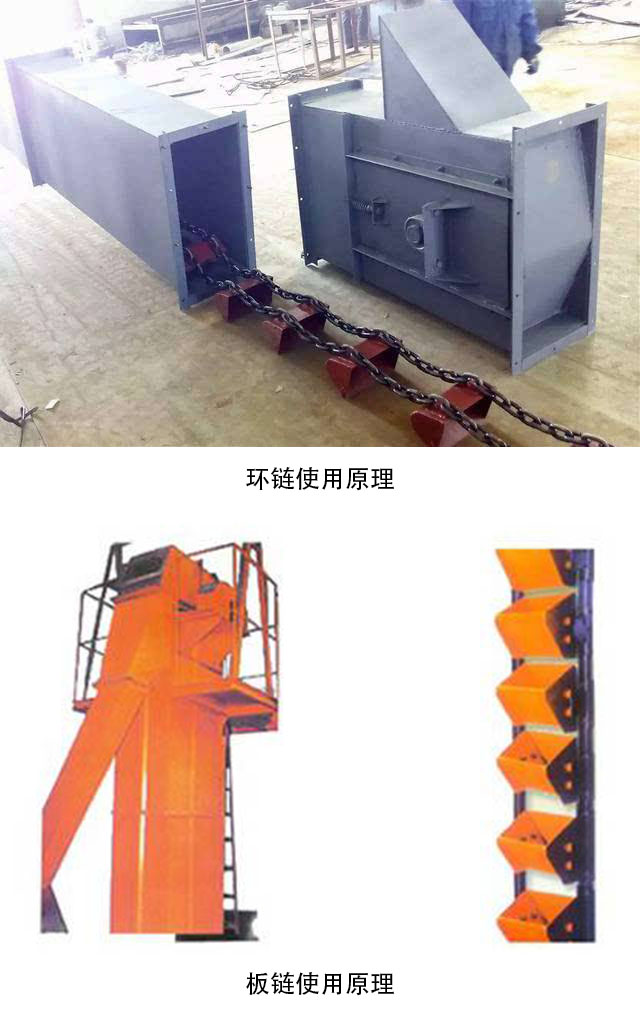

結構原理圖

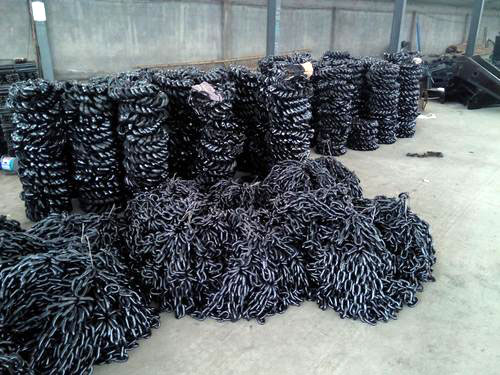

鏈條圖片

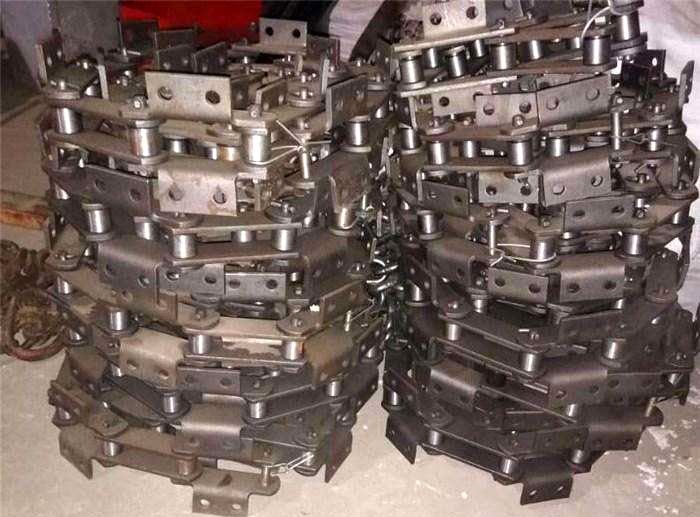

板鏈照片

環鏈照片

關鍵參數表

型   號		TH160		TH250		TH315		TH400		TH500		TH630		TH800		TH1000		TH1250
料斗型式		zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh
輸送能力，m 3 /h		19	30	30	48	35	59	58	94	73	118	114	185	150	240	240	360	360	540
料斗	料斗容量	1.2	1.9	3	4.8	3.75	6	5.9	9.5	9.3	15	14.6	23.6	24	38	38	60	60	95
	斗距	350		450		512				688				936		936		1001
鏈條	園鋼直徑 x節（mm)	φ12X45		φ18X64						φ22X86				φ24X86		φ24X86		φ28X92
	單鏈條破 斷強（KN)	≥170		≥320						≥480				≥560		≥560		≥660
料斗運動 速度 (m/s)		1.3		1.2		1.4				1.5				1.6		1.6		1.6
傳動鏈輪轉數 (r/min)		62.5		46.8		42.5		37.6		35.8		31.8		30.5		30.5		28
輸送物料的 最大塊度		20		25		35		40		50		60		75		85		100

型號	輸送能力 （米3/時）	斗速 （米/秒）	主軸轉速 （轉/分）	物料粒度 （毫米）	料斗
					容積（升）	斗寬（毫米）	斗距（毫米）
NE15	15	0.5	15.54	<40	2.5	250	203
NE30	32		16.45	<50	7.8	300	305
NE50	60		16.45	<50	15.7	300	305
NE100	110		14.13	<70	35	400	400
NE150	170		14.13	<70	52.2	600	400
NE200	210		10.9	<100	84.6	600	500
NE300	320		10.9	<100	127.5	600	500
NE400	380		8.3	<120	182.5	700	600
NE500	470		7.1	<120	260.9	700	700
NE600	600		7.1	<120	33.2	700	700
NE800	800		6.2	<140	501.8	800	800
