環鏈斗式提升機

環鏈斗式提升機

應用行業:煤、水泥、碎石、砂子、化肥、糧食
適用物料:粉狀、粒狀、小塊狀物料
價格區間:1000-9000元/米      處理能力:2-200T/H

環鏈斗式提升機簡介

       環鏈斗式提升機也可以叫做環鏈?zhǔn)?a href='http://tolaris.cn/ts/dtj.html' title='斗式提升機' target='_blank'>斗式提升機,是環形料條帶動料斗提升物料的設備,是采用混合式或重力卸料,挖取式裝料的高效提升設備。

       奧創生產的環鏈斗式提升機是牽引件用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長,輪緣更換工作簡便。下部采用重力自動張緊裝置,能保持恒定的張緊力,避免打滑或脫鏈,同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性,能夠有效地保護下部軸等部件。 適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料,物料溫度在250℃以下。

奧創環鏈斗式提升機技術特點:
1.輸送量大,相同斗寬的TH型與HL型相比,輸送量增大近一倍。
2.采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后,可擰下螺栓,拆換輪緣,更換方便,且節約拆料、降低了維修費;
3.下部采用了重錘杠桿式張緊裝置,即可實現自動張緊。一次安裝后不需調整,又可以保持恒定的張緊力,從而保證機器的正常運轉,避免了打滑或脫鏈;
4.提升高度運行平穩可靠,噪音小,維護方便。
5.改進機型的提升輸送量比普通機型提高30%以上。
6.牽引件為低合金高強度園環鏈,經適當?shù)臒崽幚砗?,具有很高的抗拉?qiáng)度和耐磨性,使用壽命長。本提升機為混合或重力方式卸料,掏取式裝料,適用輸送堆積密度不大于1.5t/m3的物料的粉狀、粒狀、小塊狀的低磨琢性物料,物料的溫度不得超過250度。

環鏈斗式提升機參數

型   號   TH160 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250
料斗型式 zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh
輸送能力,m 3 /h 19 30 30 48 35 59 58 94 73 118 114 185 150 240 240 360 360 540
料斗 料斗容量 1.2 1.9 3 4.8 3.75 6 5.9 9.5 9.3 15 14.6 23.6 24 38 38 60 60 95
斗距 350 450 512 688 936 936 1001
鏈條 園鋼直徑 x節(mm) φ12X45 φ18X64 φ22X86 φ24X86  φ24X86 φ28X92
單鏈條破 斷強(KN) ≥170 ≥320 ≥480 ≥560 ≥560 ≥660
料斗運動 速度 (m/s) 1.3 1.2 1.4 1.5 1.6 1.6 1.6
傳動鏈輪轉數 (r/min) 62.5 46.8 42.5 37.6 35.8 31.8 30.5 30.5 28
輸送物料的 最大塊度 20 25 35 40 50 60 75 85 100

注釋:上表為TH型160、200、250型斗式提升機技術參數表,表中料斗容積為盛水容積,輸送量按此斗容計算時為100%填充。

1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。

2.TH型斗提機料斗用途:

Zh--中深斗:輸送濕粘性物料,如糖、濕細沙等。

Sh--深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。

3.HL型斗提機料斗用途:

Q--淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。

S--深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。

4.張緊力計算:

G=40+0.232·H

式中:Q--輸送量(t/h) H--提升高度 G--張緊力

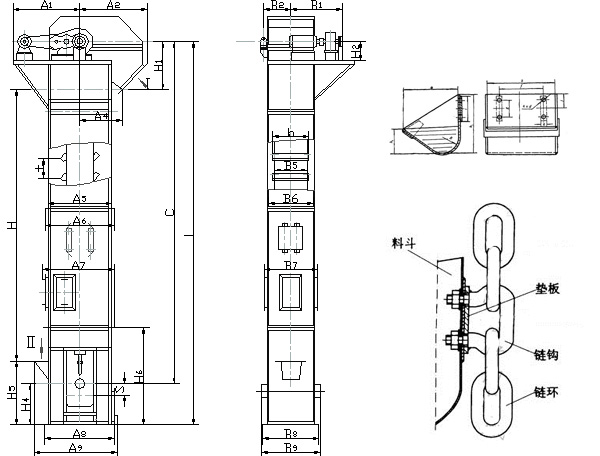

環鏈提升機結構圖紙

    料斗把物料從下面的儲藏中舀起,隨著輸送帶或鏈提升到頂部,繞過頂輪后向下翻轉, 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶,裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈,上或下面有一對傳動鏈輪,下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼,以防止斗式提升機中粉塵飛揚。

環鏈斗式提升機圖片

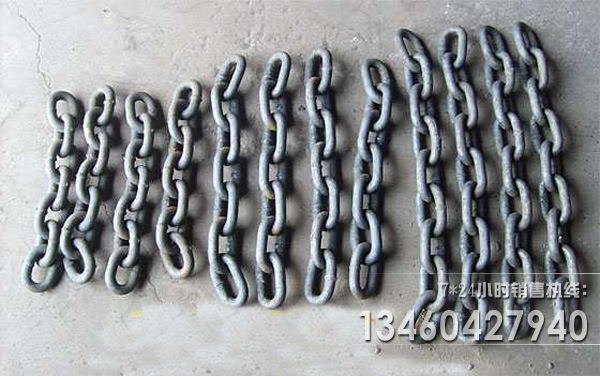

環鏈斗式提升機鏈條

環鏈斗式提升機鏈條

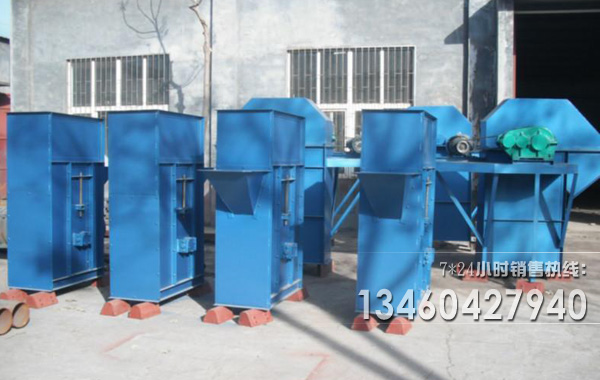

環鏈斗式提升機箱體

環鏈斗式提升機箱體

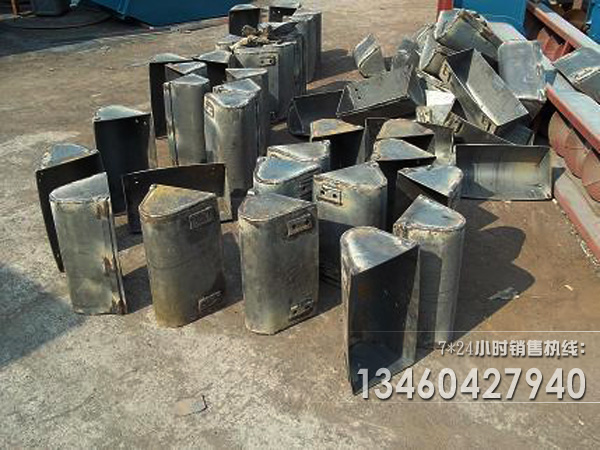

環鏈斗式提升機料斗

環鏈斗式提升機料斗

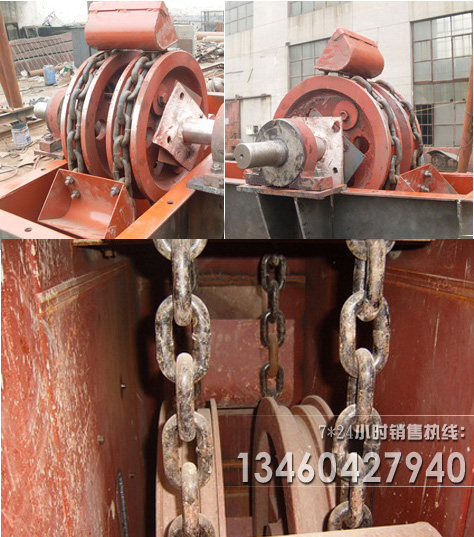

環鏈斗式提升機頭尾內部圖片

環鏈斗式提升機頭尾內部圖片

廠家鏈條安裝說明書

正確的安裝TH型環鏈斗式提升機可以保證設備在使用過程中避免發生不必要的一些故障,影響到生產的正常進行,而TH型環鏈斗式提升機的環鏈作為設備的牽引件,正確的安裝更是關系著整套設備能否正常使用的關鍵,為了方便運輸,斗式提升機的鏈條在發貨的時候都是做成八米一條的長度,整箱裝在一起進行打包。到達提升機工作現場的時候再進行裝配鏈接。
在發貨的時候,鏈條的兩個連接端都是被銷子固定的,在鏈條裝配鏈接之前需要先把一根鏈條的銷子卸掉。
為了防止在拆卸銷子的時候鏈條會變形,都會提前裝上一塊墊片。墊片多數是使用鋼管加工,在加上墊片之后,可以使用手錘或者是鏈條拆裝器進行拆卸銷子。銷子拆掉之后使用手錘和拆裝器把鏈條的兩端進行連接,上號銷子。
在提升機料條連接的時候需要把鏈條裝在鏈輪上,一條條的進行安裝。鏈條都連接安裝完畢了,再進行料斗的安裝。
提升機料斗是在有三個門的殼體上安裝的,安裝時裝上螺栓和平墊,使用的力氣要均勻,也不能擰的太近了。
