振動篩廠家咨詢電話
您當前的位置:河南鵬威機械 > 產品中心 > 給料機械 > 正文
往復式給料機

往復式給料機

應用行業:礦山、礦井、選煤廠、中站、輸煤車間、港口散料碼頭
適用物料:原煤、大塊物料
價格區間:1-50萬元/臺      處理能力:20-500T/H

往復式給料機簡介

往復式給料機簡介  往復式給料機也叫往復式給煤機,是利用曲柄連桿機構拖動下傾5°的底板在輥上做直線往復運動,從而把煤或其它磨琢性小,粘性不大的松散粒狀,粉狀物料從給料設備中均勻地卸到受料設備中。

  往復式給料機適用于礦山、礦井、選煤廠、中站、輸煤車間、港口散料碼頭等散料轉運,可將散料經料倉或直接進行均勻的轉載到膠帶機或其它篩選設備、貯存裝置等配合使用。實現對礦石、砂煤、糧食等散裝物料的均勻給料.本設備機體安裝于料斗下,傳動裝置為懸掛式,根據給料量的大小可分:K1、K2、K3、K4等幾種型號。

奧創往復式給料機特點:

1.工作可靠、壽命長。
2.重量輕,體積小,維護保養方便。
3.結構簡單,運行可靠,調節安裝方便。
4.封閉式框架結構,大大提高了機架的剛度。
5.裝有限矩型液力偶合器,能滿載啟動,過載保護。
6.大給料量可達1200噸/小時(煤),是目前國內大的往復式給料機。
7.采用了先進的平面二次包絡環面騾桿減速器設計,承載能力大,傳動效率高。
8.側襯板、斜襯板與底板之間留縫可調,能比較準確地控制留縫大小,大大減少了漏料。
9.驅動裝置對稱布置,并采用雙推桿 ,使整機愛力均衡,傳動平穩,消除了底板往復時的扭擺現象。
10底板有立向筋板,并用三道通長托輥支承,保證了底板本身剛度,消除了現有往復式給料機底板工作中彎曲變形的弊病。
11.襯板由小塊耐磨鋼板拼成,這樣不僅更換時輕便容易,而且可以根據實際磨損情況,有針對性地更換磨損了的襯板塊,從而使材料合理利用 ,降低維修費用。

往復式給料機試機視頻

工作原理視頻

往復式給料機工作原理視頻動畫

往復式給料機工作原理視頻動畫

傳動原理:當電動機開動后,經彈性聯軸器、減速器、曲柄連軒機構拖動傾斜的底板在插輥上作直線往復運動,將煤均勻地卸到運輸機械或其它篩選設備上。K型往復式給料機設有帶漏斗、帶調節閥門和不帶漏斗、不帶調節閥門兩種形式。該機適用于礦井和選煤廠,將煤炭經煤倉均勻地裝載到輸送機或其它篩選、貯存裝置上。

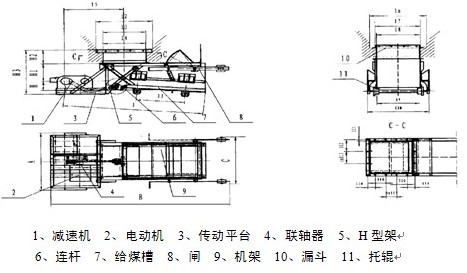

結構圖紙

往復式給料機結構圖紙

K型往復式給料機是由機架、底板(給料槽)傳動平臺、漏斗閘門、托輥等組成。

型號參數

K型往復式給料機技術參數表:

型號規格 K-0 K-1 K-2 K-3 K-4
給料能力(t/h) 底版行程 曲柄位置 無煙煤 煙煤 無煙煤 煙煤 無煙煤 煙煤 無煙煤 煙煤 無煙煤 煙煤
200mm 4 100 90 150 135 225 200 330 300 590 530
150mm 3 75 67 112 100 170 150 247 220 440 395
100mm 2 50 45 75 68 133 100 165 150 295 268
50mm 1 25 22 34 34 55 50 83 75 148 132
曲柄轉速(r/min) 57 57 62 62 62
電動機 型號 YB160M1-8
Y160M1-8
YB160M1-8
Y160M1-8
YB160M1-8
Y160M1-8
YB160M1-6
Y160M1-6
YB160M1-6
Y160M1-6
功率(KW) 4 4 4 7.5 18.5
轉速(r/min) 720 720 720 970 970
減速機 型號 JZQ0-350 JZQ0-350 JZQ0-350 JZQ-400 JZQ-500
速比 12.64 12.64 12.64 15.75 15.75
允許最大顆粒 含量10%以下 250 350 400 500 700
含量10%以上 200 300 350 450 550
設備重量 帶料斗 1127 1251 1481 1927 2737
不帶料斗 1026 1144 1342 1735 2505

客戶訂貨須知:

1.簽訂合同時請寫明型號規格、配何種電機、是否帶漏斗和調節閘門。

2.隨機技術文件:產品合格證、裝箱單、產品使用說明書。

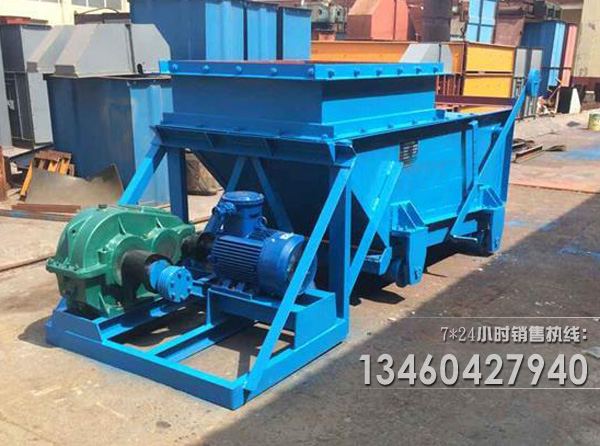

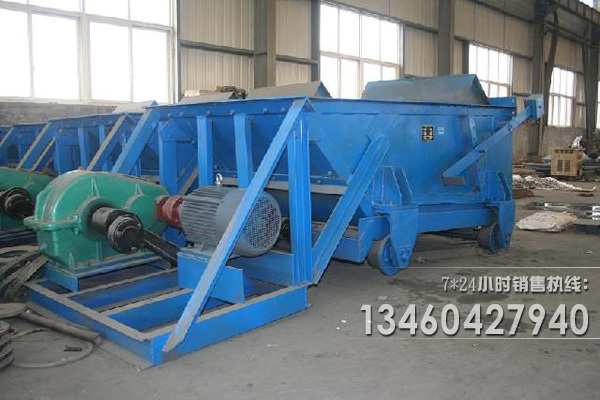

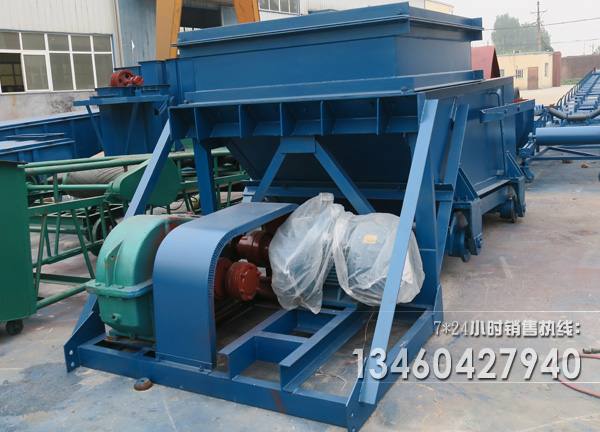

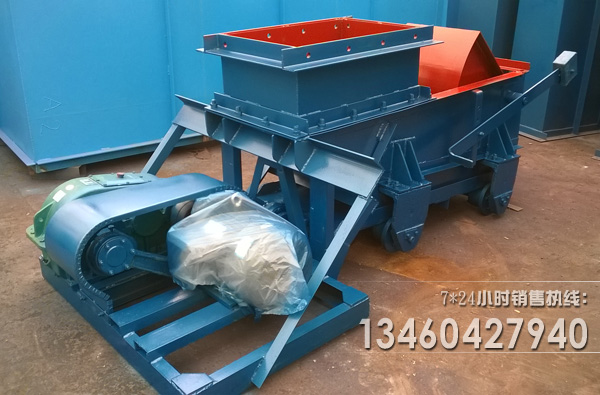

往復式給料機圖片

往復式給料機圖片

往復式給料機圖片

往復式給料機圖片

往復式給料機圖片

往復式給料機圖片

你也許還需要這些設備!

篩分篩選機械

輸送機械

提升機械

糧食機械

配件及其他

售后服務

相關文章:

專家咨詢 奧創機械為您解答有關往復式給料機各種疑惑

我們有著專業的技術團隊,為您提供求購、使用、維護、參數等方面的疑問解答,可在線聯系或者電話聯系!

奧創技術工程師

往復式給料機和振動給料機的大區別就是用途不一樣,往復式給料機適用于礦井、選煤廠和熱電廠將煤炭經煤倉進行均勻裝載于運輸機上或其他篩選、貯存裝置中。振動給料機用于塊狀、顆粒狀或粉狀物料的定量或連續的供給。廣泛應用于礦山、冶金、煤炭、電力、化工、食品、玻璃、耐火材料等行業。

如果您想求購?fù)鶑?fù)式給料機產品,可撥打電話咨詢價格及相應技術參數!
