垂直提升機簡介

      奧創廠家生產的垂直提升機跟其它廠家生產鏈板式提升機不同，是一種連續性比較強的提升物料設備，只能針對礦山、冶金、機械、建材、化工、橡膠、醫藥、電力、糧食、食品行業的顆粒狀、塊狀、粉狀的固體物料，不能針對有包裝或者面積比較大的物品，是很多廠家需要常用的提升設備。

      垂直提升機可分為螺旋式、振動式、料斗式三種;

一、螺旋提升機是利用螺旋葉片推動物料直上直下提升機的設備，效率非常高，

二、振動式提升機也可以叫做螺旋振動式提升機，利用激振器來振動托板推送物料，有冷卻、干燥的作用，缺點是，提升效率比較慢。

三、料斗提升機是非常高效提升機，電機帶動鏈條、皮帶、環鏈上面的料口進行提升，可根據提升機量不同定做不同大小的料斗，滿足提升需求。

垂直提升機原理

垂直提升機種類型號

斗式提升機型號參數:NE\TD\GTD\HL\TB等型號

型號	最大給料粒度mm	料斗			提升高度m	最大提升能力   (立方米/h)	電動機功率  提升機重量
		斗距mm	寬度MM	容量L
TB250	90	200	250	3	5-40	25	按具體的垂直斗式提升機訂貨總圖核計確定
TB315	100	200	315	6		46
TB400	110	250	400	12		75
TB500	130	320	500	25		95
TB630	150	400	630	50		148
注：表中最大輸送能力是按填充系數ψ-0.8計算得出的，僅供參考。

螺旋提升機型號參數：GX\ls等型號

規  格		主要技術性能	驅動裝置	驅動裝置				重量 （kg）
直徑	長度 （m）	產量 （水泥） t/h	轉速 min-1	減速機		電動機
				型號	速比	型號	功率 （kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

垂直振動式提升機型號參數：

型號	輸送量 (t/h)	輸送槽直徑 (mm)	輸送寬度 (mm)	輸送高度 (m)	振次 (min)	雙振幅 (mm)	電動功率 (kw)	重量 (kg)
DZC300	～1.0	300	77	≤2.0	960	6～7	2×0.4	680
DZC500	～2.0	500	140	≤3.0		6～8	2×0.75	1010
DZC550	～3.0	550	152	≤3.5		6～8	2×1.5	1190
DZC600	～3.0	600	163	≤4.0		6～7	2×1.5	13210
DZC800	～4.0	800	224	≤4.5		6～8	2×2.2	1590
DZC850	～4.0	850	224	≤5.0		6～9	2×2.2	1750
DZC900	～3.5	900	185	≤6.0		6～9	2×3.0	2100

垂直提升機圖片

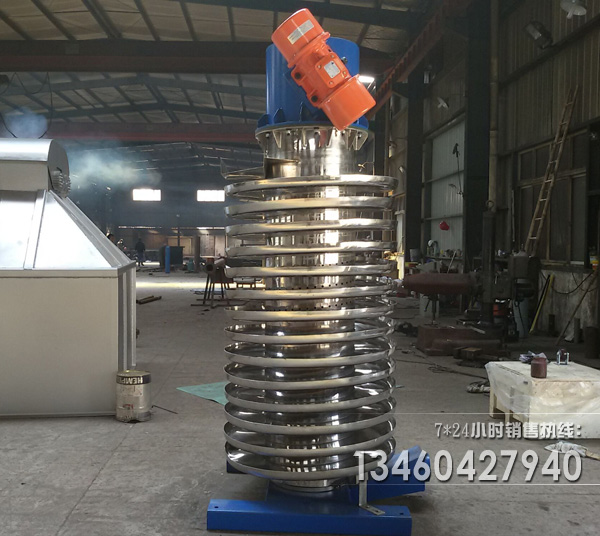

振動式垂直提升機圖片

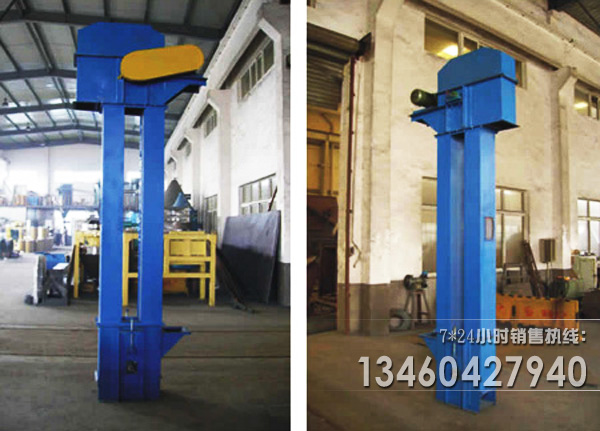

料斗式垂直提升機圖片

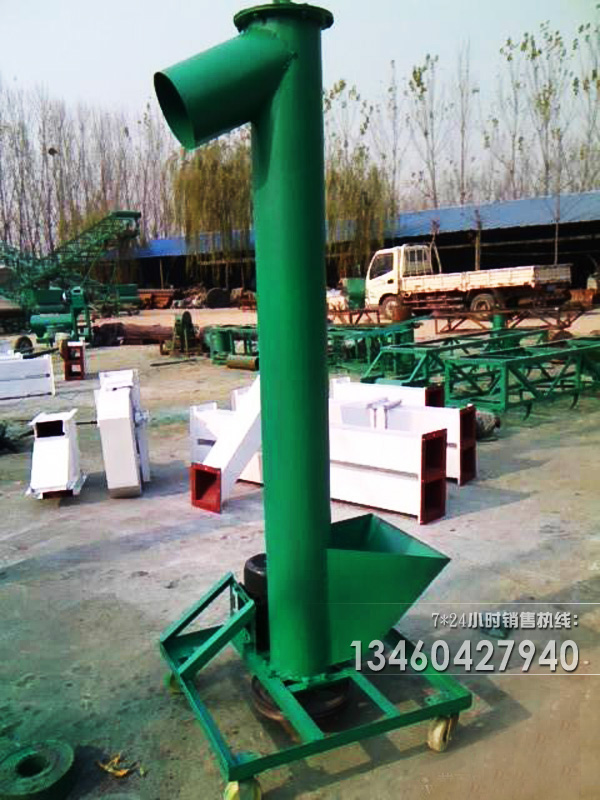

螺旋式垂直提升機圖片

使用廠家須知

垂直提升機安裝及使用時需注意以下幾點：
       1.垂直提升機必須安放于水平的平面上，并用螺栓固定好底座，來保證設備在正常的生產活動中不會因電機振動發生移動，并且能夠減少噪音。
       2.如果輸送的物料是粉末裝的，最好在輸送槽上添加蓋板，防止粉塵飛揚。
       3.輸送的物料需要注意物料的特性，如物料的粘度的大小，濕度的大小等。
       4.配套GK型反接制動控制箱。用于使垂直提升機在停機時，快速通過共振區，防止機器經過共振區時產生較大的振幅，同時具有對電機過流、過載、斷相等保護功能。
       5.垂直提升機使用一段時間后應及時給振動電機加注潤滑油，防止振動電機軸承過熱或者軸承磨損。

       6.如果物料運動軌跡不正?？烧{(diào)節兩臺振動電機的偏心塊夾角至夾角角度一致。

垂直提升機特點

1. 垂直提升機工作時擱板的回程不占用工作節拍，輸送效率高，且不受輸送高速的影響。
2. 只能輸送件貨，且物料有最小尺寸的限制。
3. 承載范圍大，最大可達2000Kg。
4. 與出入口輸送設備配套使用，使輸送過程實現完全自動化，避免了人工操作帶來的不穩定性。
5. 結構緊湊，占地面積小。
6. 安全可靠，易于維護，運行費用低廉，有效降低輸送成本。
