振動電機
適用物料:各種物料
價格區間:200-50000元/臺 處理能力:1-100KN
振動電機簡介
振動電機利用軸及偏心塊高速旋轉產生的離心力得到激振力,按照安裝方式可分為臥式振動電機和立式振動電機兩種,該機振動頻率范圍大,只有激振動力與功率配合得當才能降低機械噪音??梢詰?yīng)用于一般振動機械,如:振動破碎機、振動篩分機、振動打包機、振動落砂機、振動造型機、振動打樁機、振動提升機、振動充填機、料倉的振動破拱防閉塞裝置等等。
振動電機廣泛應用于水電建設、火力發電、建筑、建材、化工、采礦、煤炭、冶金、輕工等工業部門。振動電機除了可以應用與一般振動機械外,還可以組合多種振動形式。如:平旋型,渦旋型,搖動振動型,組合直線型,組合長橢圓型,復合雙頻型,復合雙幅型等。由這些振動形式可以產一些過去所沒有的新型振動機械。
振動電機型號大全:
1、XJD、YZS、JZO、YZVP系列三相異步振動電機。
2、YZO、YZUL、WTZD、YZS、WVB系列振動電機
3. XC-L XC-B 系列振動電機
振動電機調整偏心塊振幅的辦法
偏心塊有一定夾角,這時候激振力使小于大激振力的,該振動電機型號為YZU-10-2,偏心塊重合時即大激振力為10KN,偏心塊有夾角時,他所產生的振動力是小于10KN的。什么樣的夾角對應多大的激振力,理論上是有公式的。
振動電機型號參數
臥式振動電機選型型號參數表
振動電機型號 | 激振力(KN) | 功率 | 電流 | 振頻(r/min) | 安裝尺寸 | 重量(Kg) | |||||||||
E
|
F
|
G
|
H
|
I
|
L
|
M
|
N
|
n
|
φd
|
||||||
YZS-1.5-2振動電機 | 1.5 | 0.12 | 0.36 | 3000 | 130 | 80 | 19 | 80 | 200 | 240 | 164 | 118 | 4 | 12 | 13 |
YZS-2.5-2振動電機 | 2.5 | 0.22 | 0.66 | 130 | 80 | 19 | 80 | 200 | 240 | 164 | 118 | 4 | 12 | 14 | |
YZS-3-2振動電機 | 3 | 0.25 | 0.75 | 150 | 90 | 21 | 90 | 220 | 250 | 185 | 124 | 4 | 14 | 20 | |
YZS-5-2振動電機 | 5 | 0.37 | 1.11 | 150 | 90 | 21 | 90 | 220 | 270 | 185 | 124 | 4 | 14 | 21 | |
YZS-10-2振動電機 | 10 | 0.75 | 2.25 | 180 | 110 | 27 | 112 | 238 | 335 | 225 | 155 | 4 | 18 | 31 | |
YZS-15-2振動電機 | 15 | 1.1 | 3.3 | 220 | 140 | 32 | 125 | 265 | 370 | 272 | 190 | 4 | 22 | 47 | |
YZS-20-2振動電機 | 20 | 1.5 | 4.5 | 260 | 150 | 40 | 140 | 320 | 452 | 344 | 234 | 4 | 26 | 68 | |
YZS-30-2振動電機 | 30 | 2.2 | 6.6 | 310 | 170 | 57 | 170 | 365 | 505 | 400 | 270 | 4 | 33 | 107 | |
YZS-50-2振動電機 | 50 | 3.7 | 11.1 | 350 | 220 | 52 | 200 | 425 | 600 | 450 | 313 | 4 | 39 | 210 | |
YZS-1.0-4振動電機 | 1 | 0.09 | 0.27 | 1500 | 130 | 80 | 19 | 80 | 200 | 245 | 164 | 118 | 4 | 12 | 13 |
YZS-1.5-4振動電機 | 1.5 | 0.12 | 0.36 | 130 | 80 | 19 | 80 | 200 | 240 | 164 | 118 | 4 | 12 | 16 | |
YZS-3-4振動電機 | 3 | 0.18 | 0.54 | 150 | 90 | 21 | 90 | 220 | 260 | 185 | 124 | 4 | 14 | 22 | |
YZS-5-4振動電機 | 5 | 0.25 | 0.75 | 180 | 110 | 27 | 112 | 238 | 335 | 225 | 155 | 4 | 18 | 32 | |
YZS-10-4振動電機 | 10 | 0.55 | 1.65 | 220 | 140 | 32 | 125 | 265 | 370 | 272 | 190 | 4 | 22 | 49 | |
YZS-15-4振動電機 | 15 | 0.75 | 2.25 | 260 | 150 | 42 | 140 | 320 | 452 | 344 | 234 | 4 | 26 | 76 | |
YZS-20-4振動電機 | 20 | 1.1 | 3.3 | 260 | 150 | 42 | 140 | 320 | 452 | 344 | 234 | 4 | 26 | 82 | |
YZS-30-4振動電機 | 30 | 1.5 | 4.5 | 310 | 170 | 57 | 170 | 365 | 505 | 400 | 270 | 4 | 33 | 117 | |
YZS-50-4振動電機 | 50 | 2.2 | 6.6 | 350 | 220 | 33 | 190 | 425 | 600 | 450 | 313 | 4 | 33 | 219 | |
YZS-75-4振動電機 | 75 | 3.7 | 11.1 | 380 | 250 | 35 | 220 | 500 | 670 | 480 | 350 | 4 | 39 | 360 | |
YZS-1.5-6振動電機 | 1.5 | 0.12 | 0.36 | 1000 | 150 | 90 | 21 | 90 | 220 | 270 | 185 | 124 | 4 | 14 | 22 |
YZS-3-6振動電機 | 3 | 0.25 | 0.75 | 180 | 110 | 27 | 112 | 238 | 335 | 225 | 155 | 4 | 18 | 35 | |
YZS-5-6振動電機 | 5 | 0.37 | 1.11 | 220 | 140 | 32 | 125 | 265 | 370 | 272 | 190 | 4 | 22 | 50 | |
YZS-10-6振動電機 | 10 | 0.75 | 2.25 | 260 | 150 | 42 | 140 | 320 | 452 | 344 | 234 | 4 | 26 | 82 | |
YZS-15-6振動電機 | 15 | 1.1 | 3.3 | 310 | 170 | 57 | 170 | 365 | 505 | 400 | 270 | 4 | 33 | 125 | |
YZS-20-6振動電機 | 20 | 1.5 | 4.5 | 310 | 170 | 57 | 170 | 365 | 505 | 400 | 270 | 4 | 33 | 130 | |
YZS-30-6振動電機 | 30 | 2.2 | 6.6 | 350 | 220 | 33 | 190 | 425 | 600 | 450 | 313 | 4 | 39 | 190 | |
YZS-40-6振動電機 | 40 | 3 | 9 | 350 | 220 | 35 | 190 | 425 | 600 | 450 | 313 | 4 | 39 | 190 | |
YZS-50-6振動電機 | 50 | 3.7 | 11.1 | 380 | 250 | 35 | 210 | 465 | 670 | 480 | 350 | 4 | 45 | 300 | |
YZS-75-6振動電機 | 75 | 5.5 | 16.5 | 440 | 250 | 35 | 220 | 500 | 730 | 480 | 350 | 4 | 45 | 400 | |
YZS-100-6振動電機 | 100 | 7.5 | 22.5 | 440 | 280 | 40 | 240 | 550 | 750 | 570 | 450 | 4 | 45 | 420 | |
YZS-125-6振動電機 | 125 | 8.5 | 25.5 | 440 | 280 | 40 | 240 | 550 | 750 | 570 | 450 | 4 | 45 | 468 |
備注:臥式振動電機型號偏多,但大多數參數差別不大,比如JZO、YZU、YZO、 YZS、YZD、TZDC等型號,技術參數類似,只是安裝孔徑及激振力略微調整,以前型號表格以YZS為主選型,如需更多型號參數,請致電:13460427940
立式振動電機選型型號參數表
立式振動電機型號 | 激振力(KN) | 功率 | 振頻(r/min) | 安裝尺寸 | |||||||||
L1 | L2 | B | φ1 | φ2 | φ3 | n | d | L3 | R | ||||
YZUL-1-4立式振動電機 | 1 | 0.12 | 1500 | 215 | 115 | 19 | 195 | 125 | 160 | 4 | 11 | 60 | |
YZUL-3-4立式振動電機 | 3 | 0.37 | 285 | 186 | 20 | 230 | 155 | 200 | 4 | 11 | 85 | ||
YZUL-5-4立式振動電機 | 5 | 0.55 | 324 | 210 | 23 | 245 | 165 | 210 | 6 | 11 | 120 | 135 | |
YZUL-15-4立式振動電機 | 15 | 0.735 | 328 | 220 | 26 | 270 | 195 | 230 | 6 | 14 | 128 | 125 | |
YZUL-30-4立式振動電機 | 30 | 1.5 | 432 | 285 | 32 | 310 | 220 | 265 | 8 | 18 | 188 | 165 | |
YZUL-40-4立式振動電機 | 40 | 1.84 | 464 | 294 | 34 | 310 | 220 | 265 | 8 | 18 | 188 | 185 | |
YZUL-50-4立式振動電機 | 50 | 2.2 | 450 | 305 | 40 | 370 | 255 | 315 | 8 | 21 | 208 | 220 |
振動電機原理

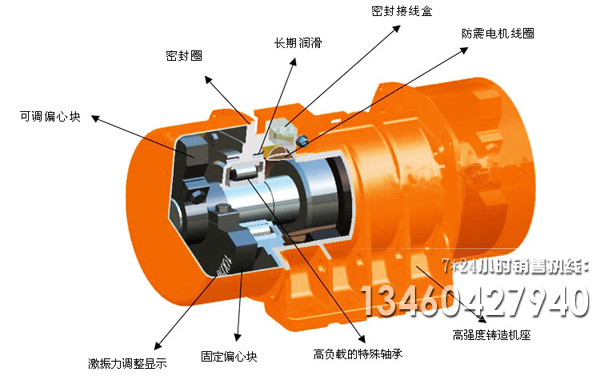

臥式振動電機原理圖

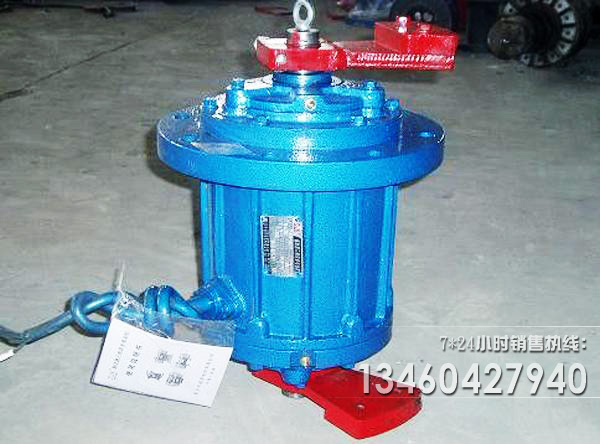

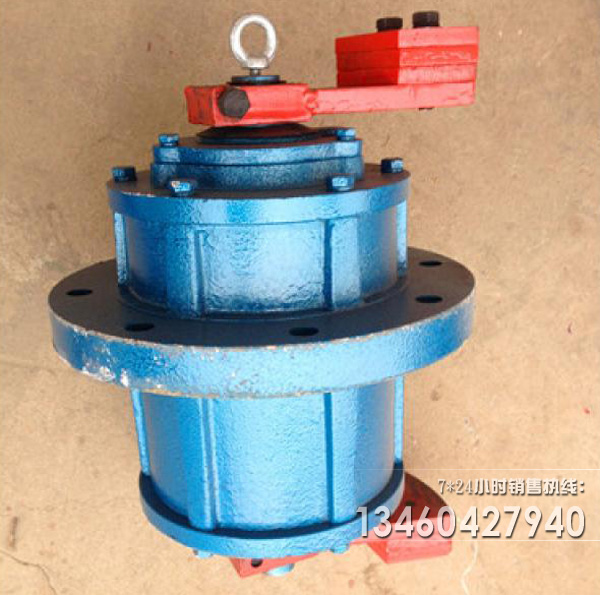

立式振動電機原理圖
振動電機結構

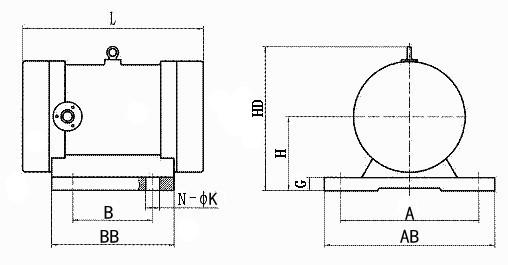

臥式振動電機結構圖紙

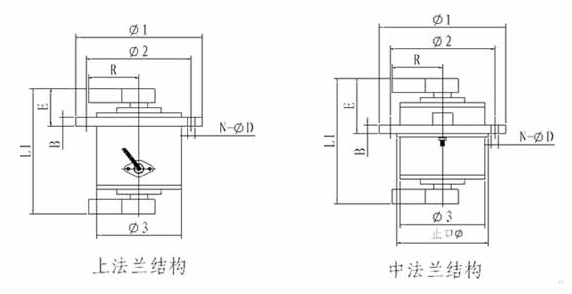

立式振動電機結構圖紙
振動體的振動軌跡在水平面上的投影是一圓或橢圓者,其振動形式稱為旋振動。旋振動又可分為平旋型振動、渦旋型振動、復旋型振動三種形式。

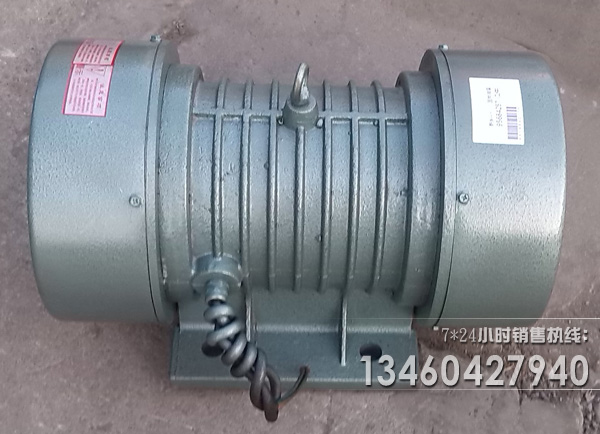

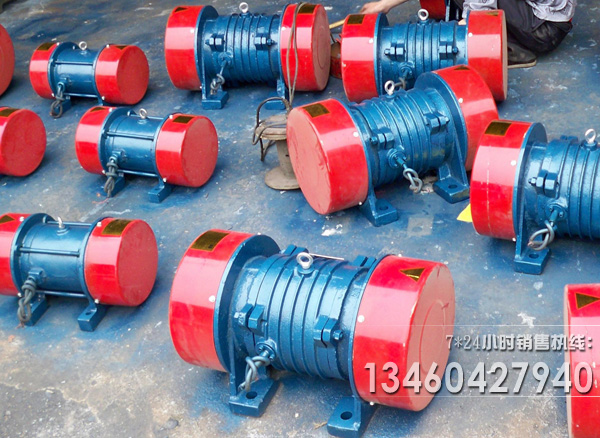

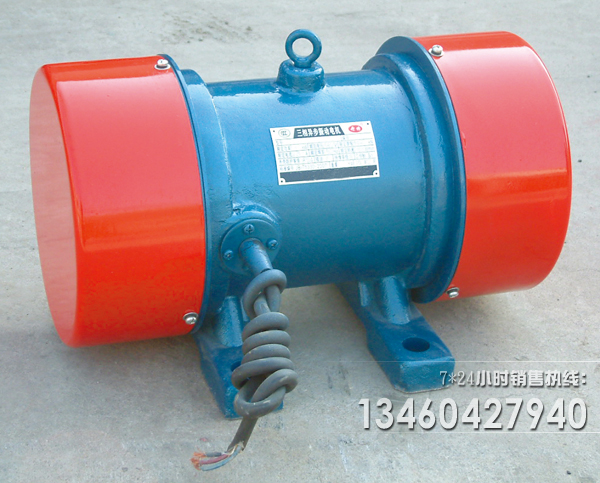

振動電機圖片
