粉煤灰輸送機

粉煤灰輸送機常用的有刮板輸送機和螺旋輸送機兩種，是一種在封閉的圓形截面的殼體內，利用旋轉的螺旋葉片連續推送物料的新型輸送設備。主要特點：具有結構緊湊、橫截面積小，重量輕，密封性能好、輸送效率高、工藝布置靈活、裝、拆、移動方便、操作安全。適用于輸送各種粉狀、粒狀、小塊狀的散狀物料，如粘土粉、煤粉、水泥、砂、谷粒、小塊煤、卵石以及鑄鐵切屑等。不適宜輸送粘性大、易結塊、易變質的物料。

廠家真機

螺旋式粉煤灰輸送機

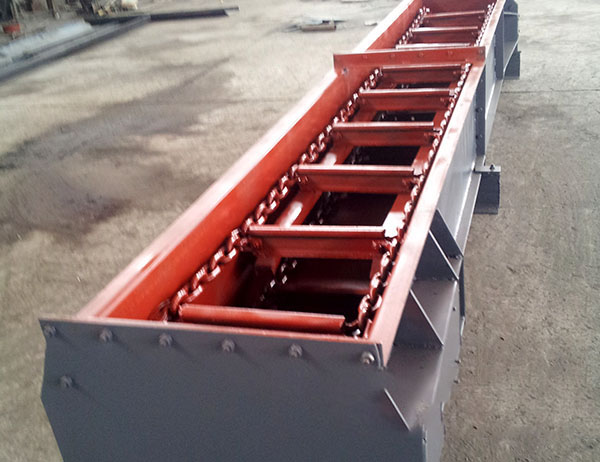

刮板式粉煤灰輸送機

運行視頻

規格參數

規  格		主要技術性能	驅動裝置	驅動裝置				重量 （kg）
直徑	長度 （m）	產量 （水泥） t/h	轉速 min-1	減速機		電動機
				型號	速比	型號	功率 （kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

型號			MS16	MS20	MS25	MS32	MS40
機槽寬度B(毫米)			160	200	250	320	400
機槽高度h(毫米)			160	200	250	320	360
刮 板 鏈 條	鏈條節距t(毫米)		100	125	160	200	200
	鏈條形式 和代號	模鍛鏈	DL10	D12.5	DL16
		滾子鏈	GL10	GL12.5	GL16
		雙板鏈				BL20	BL20
	刮板形式 和代號	T型
		U2型
	鏈條速度 U(米/分)	0.16
		0.20
		0.25
		0.32
輸出送量Q(米8/時)			11-25	17-39	23-54	48-88	67-124
電 動 機 功 率 (千瓦)		1.5
		2.2
		3.0
		4.0
		5.5
		7.5
		11/50
		15/13
		18.5/17
		22
		30
		37/40
刮板輸送機大長度L0(米)			80	80	80	80	80
允許傾斜安裝角度			00<=a<=150

刮板與螺旋對比

螺旋粉煤灰輸送機的原理是利用電機帶動螺旋回轉從而推動鋼丸實現輸送目的，其優點在于結構簡單、維護管理方便、操作簡單、裝卸物料方便。其缺點在于消耗的功率較大，不利于企業成本的節約，在輸送過程中，由于螺旋回轉的原因會對鋼丸造成一定的磨損，有可能會對接下來的工作產生影響。

刮板粉煤灰輸送機的原理是借助構件上刮板的推力作用，使鋼丸跟隨推理作用向前運行，從而達到輸送目的。其優點在于：安裝高度小、維修（Repair）方便、成本低、功率消耗（Power consumption）較少、多點加料與卸料；刮板輸送機的類型較多，能夠很好的滿足客戶需求；其缺點在于運輸過程中容易被異物卡住，所以在鋼丸的進入要求相對較高。并且該輸送機一般長度不能超過50M，運輸承重（Bearing）每小時不得超過150t。
