浮選機
適用物料:礦石
價格區間:1-50萬/臺 處理能力:1-100T/H
相關推薦
浮選機簡介
浮選機常用的是機械攪拌式浮選機。適用于分離有色金屬、黑色金屬、貴金屬、非金屬礦物和化工毛坯原料,可進行粗選、掃選、精選或反浮選作業。
浮選機由電動機三角帶傳動帶動葉輪旋轉,產生離心作用形成負壓,一方面吸入充足的空氣與礦漿混合,一方面攪拌礦漿與藥物混合,同時細化泡沫,使礦物粘合泡沫之上,浮到礦漿面再形成礦化泡沫。調節閘板高度,控制液面,使有用泡沫被刮板刮出。
河南奧創浮選機分選精度高,精煤灰分低,產率高,尤其是對難選煤更顯其優勢,精煤灰分可比常規機械攪拌式浮選機降低1~2%。處理量大,單位體積處理量為常規浮選機的2~3倍。運行成本低,與常規機械攪拌式浮選機比較能節電1/3~1/2。

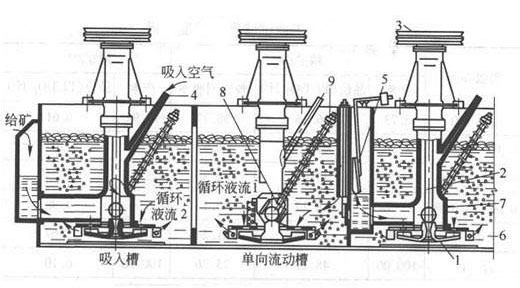

工作原理圖
浮選機由電動機三角帶傳動帶動葉輪旋轉,產生離心作用形成負壓,一方面吸入充足的空氣與礦漿混合,一方面攪拌礦漿與藥物混合,同時細化泡沫,使礦物粘合泡沫之上,浮到礦漿面再形成礦化泡沫。調節閘板高度,控制液面,使有用泡沫被刮板刮出。
煤泥和藥劑充分混合后給入浮選機的第一室的槽底下,葉輪旋轉后,在輪腔中形成負壓,使得槽底下和槽中的礦漿分別由葉輪的下吸口和上吸口進入混合區,也使得空氣沿導氣套筒進入混合區,礦漿、空氣和藥劑在這里混合。
在葉輪離心力的作用下,混合后的礦漿進入礦化區,空氣形成氣泡并被粉碎,與煤粒充分接觸,形成礦化氣泡,在定子和紊流板的作用下,均勻地分布于槽體截面,并且向上移動進入分離區,富集形成泡沫層,由刮泡機構排出,形成精煤泡沫。
分選轉環慢速旋轉,當分選室進入浮場區時,此時入選物料經礦漿分配器分別給到6個分選點,弱磁性礦粒被吸在齒板上并隨分選環轉動。非磁性礦粒在重力與礦漿流的作用下經過齒板的縫隙,排入分選環下部的尾礦槽中。分選室轉至中礦清洗位置時,少量清洗水給入,將夾雜的脈石,連生體及礦泥洗入尾礦槽中(該機未設置中礦槽),以達到提高精礦質量的目的。當分選室轉到磁場很弱的位置時(精礦沖洗區),噴入壓力水,將吸在齒板上的弱磁性礦粒沖入精礦槽中。隨后分選室轉到另一個極性相反的磁場區,分選環每轉一周,其中每個分選室如此反復6次。
結構參數圖

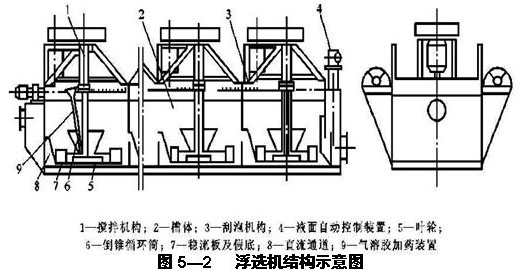

浮選機結構圖紙
技術參數:
類別 | 規格型號 | 有效容積(mЗ) | 處理能力(mЗ/min) | 主軸 | 刮板 | 槽體尺寸(Mm) | 單槽重量 | ||
功率 | 轉速(r/min) | 轉速(r/min) | 功率 | ||||||
XJ型浮選機 | XJ-0.35 | 0.35 | 0.18-0.4 | 1.5 | 483 | 25 | 1.1 | 700×700×700 | 460 |
XJ-0.62 | 0.62 | 0.3-0.9 | 3.0 | 400 | 25 | 1.1 | 900×820×850 | 980 | |
XJ-1.1 | 1.1 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1100×1100×1000 | 1390 | |
XJ-2.8 | 2.8 | 1.5-3.5 | 11 | 280 | 25 | 1.1 | 1750×1600×1100 | 2430 | |
XJ5.8 | 5.8 | 5.0-7.0 | 22 | 240 | 25 | 1.5 | 2200×2200×1200 | 3533 | |
SF型浮選機 | SF-0.37 | 0.37 | 0.2-0.4 | 1.5 | 352 | 25 | 1.1 | 700×700×750 | 468 |
SF-0.7 | 0.7 | 0.3-0.9 | 3 | 400 | 25 | 1.1 | 900×820×950 | 600 | |
SF-1.2 | 1.2 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1100×1100×1100 | 1873 | |
SF-2.8 | 2.8 | 1.5-3.5 | 11 | 268 | 25 | 1.1 | 1750×1600×1150 | 2538 | |
SF-4 | 4 | 2.0-4.0 | 15 | 220 | 25 | 1.5 | 1850×2050×1200 | 2838 | |
SF-8 | 8 | 4.0-8.0 | 30 | 191 | 25 | 1.5 | 2200×2900×1400 | 4129 | |
SF-10 | 10 | 5.0-10 | 30 | 191 | 25 | 1.5 | 2200×2900×1700 | 4486 | |
SF-20 | 20 | 5.0-20 | 30×2 | 191 | 25 | 1.5×2 | 2850×3800×2000 | 9828 | |
JJF型浮選機 | JJF-2 | 2 | 1.0-3.0 | 7.5 | 443 | 25 | 1.5 | 1400×1400×1100 | 1670 |
JJF-4 | 4 | 2.0-4.0 | 11 | 305 | 25 | 1.5 | 1600×1400×1100 | 2350 | |
JJF-8 | 8 | 4.0-8.0 | 22 | 233 | 25 | 1.5 | 2200×2900×1400 | 4500 | |
JJF-10 | 10 | 5.0-10 | 22 | 233 | 25 | 1.5 | 2200×2900×1700 | 4820 | |
JJF-16 | 16 | 5.0-16 | 27 | 180 | 25 | 1.5 | 2850×3800×1700 | 8000 | |
JJF-20 | 20 | 5.0-20 | 37 | 180 | 25 | 1.5 | 2850×3800×2000 | 10500 |

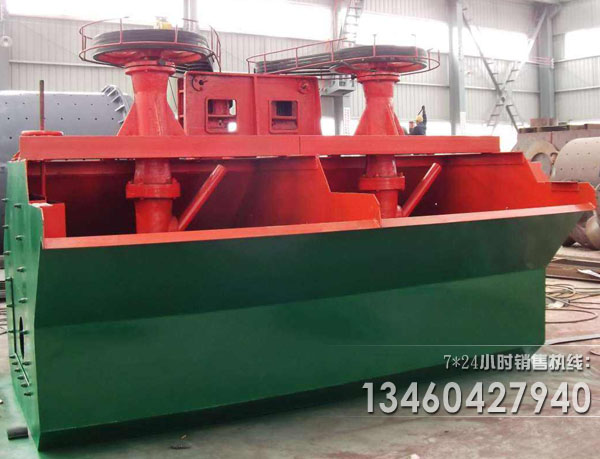

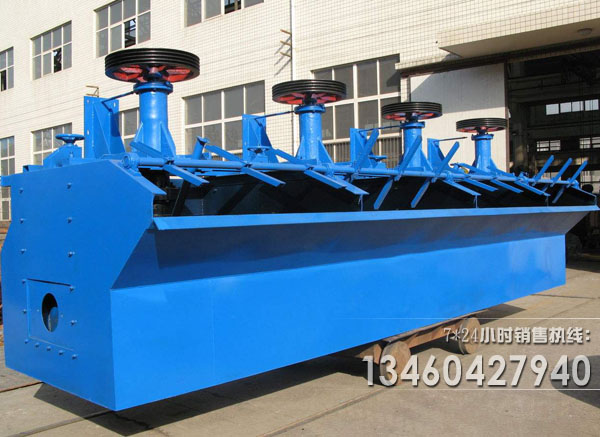

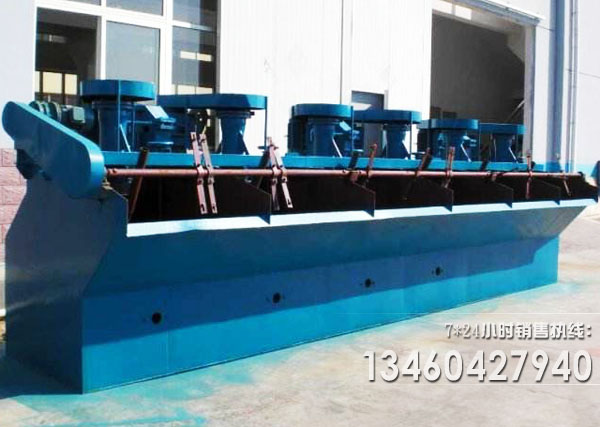

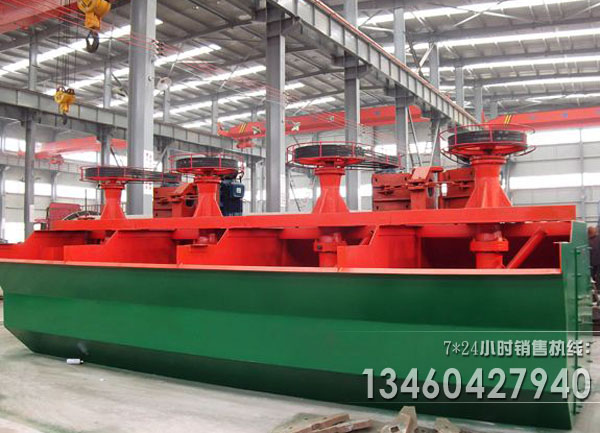

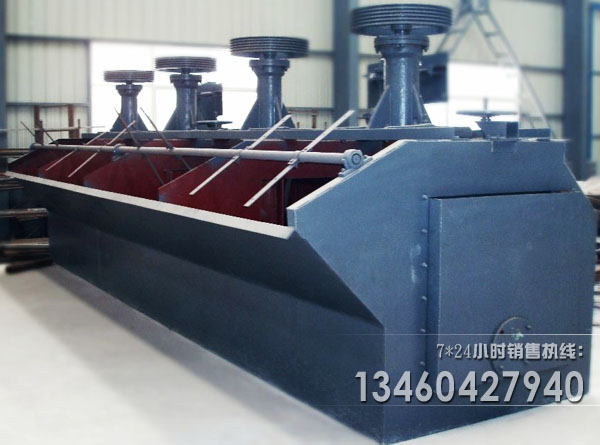

浮選機圖片
使用廠家須知
在浮選過程中,礦物的沉浮幾乎與礦物密度無關。比如黃銅礦與石英,前者密度為4.2,后者為2.68,可是重礦物的黃銅礦很容易上浮,石英反而沉在底部。經研究發現礦物的可浮性與其對水的親和力大小有關,凡是與水親和力大,容易被水潤濕的礦物,難于附著在氣泡上難浮。而與水親和力小,不易被水潤濕的礦物,容易上浮。浮選與其他選礦方法一樣,要做好選別前的物料準備工作,即礦石要經過磨礦分級,達到適宜于浮選的濃度細度。此外,浮選還有以下幾個基本作業:
一、礦漿的調整與浮選藥劑的加入。其目的是要造成礦物表面性質的差別,即改變礦物表面的潤濕性,調節礦物表面的選擇性,使有的礦物粒子能附著于氣飽,而有的則不能附著于氣泡。
二、攪伴并造成大量氣泡。借助于浮選機的充氣攪拌作用,導致礦漿中空氣彌散而形成大量氣泡,或促使溶于礦漿中的空氣形成微飽析出。
三、氣泡的礦化。礦粒向氣泡選擇性地附著,這是浮選過程中最基本的行為。
保養知識
1、浮選機的工作能力和工作期限和其他機器一樣是決定于保養及保持各主要零件的正常工作,所有各工作部分3-4個月要進行一次仔細的檢查,而在新浮選機最初工作的幾個月要經常檢查;
2、只有熟練的人員才可進行檢查。
浮選機細節圖
浮選機細節圖
3、為了及時更換易損零件,以縮短停機時間,必須在倉庫內經常儲備全套易損件。根據具體情況確定易損件的使用日期和儲備量。
4、必須保證給浮選機的操作人員一定的技術指導或培訓,力求他全面熟悉機器。
5、為了避免臟物及無用之物混入油內,注油時應有過濾器,當浮選機工作時,油蓋應密封。
6、開車前經過檢查,并與上下工序聯系后方可啟動。
7、開車順序是:按上閘門開關,按下啟動按鈕。
8、開車后,嚴禁用手等觸摸旋轉部分。
