喂料機

喂料機是均勻給料的一種設備，可以分為圓盤式、板鏈式、振動式、螺旋式等幾種形式，根據物料特性不同選擇不同的均勻喂料機，下面為大家提供各種形式喂料機的圖片大全接各型號工作原理圖片。

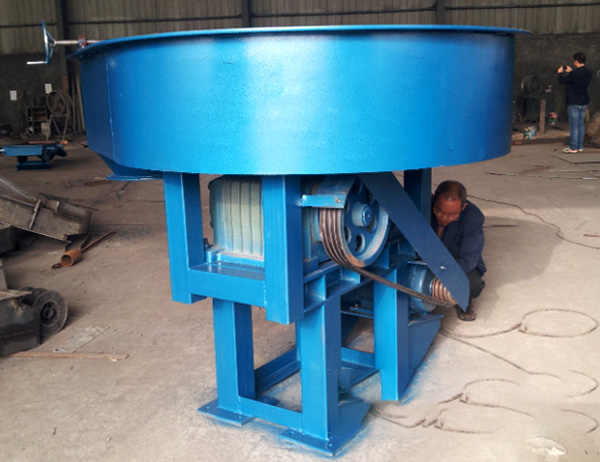

圓盤式喂料機

圓盤式喂料機由驅動裝置、給料機本體、計量用帶式輸送機和計量裝置組成。給料機和帶式輸送機由一套驅動裝置驅動，該驅動裝置的電磁離合器具有 給料機的開、停和兼有功能轉換的作用。計量帶式輸送機的帶速小于1m/s,為了測定帶速設有速度檢測裝置，為了防止稱量輥偏斜設有檢測桿進行調整。

圓盤轉動時，料倉內的物料隨著圓盤一起移動，并向出料口的一方移動，經閘門或刮刀排出物料。排出量的大小可用刮刀裝置或閘門來調節。圓盤給料機套筒一般有蝸牛式或直筒式兩種，蝸牛式套筒采用閘門排料，具有下料均勻、準確，對溶劑、反礦粉等配料適合。直筒式套筒采用刮刀排料，堵料現象較蝸牛式套筒輕，但下料量波動大。當精礦粉活粉礦用量較大時，宜用帶活動刮刀套筒。反之，熔劑或燃料用料量小時，宜采用閘門式套筒。

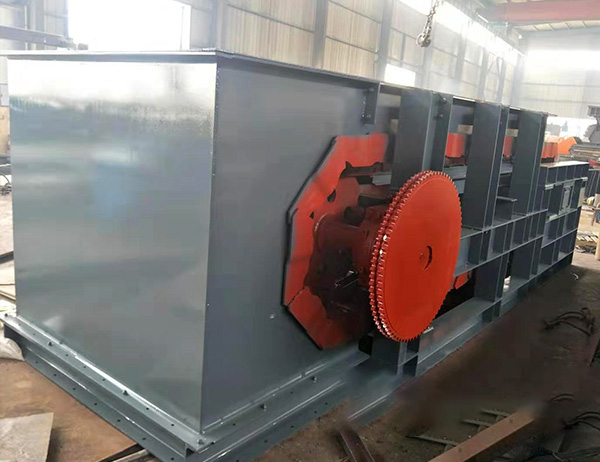

鏈板式喂料機

鏈板式喂料機采用節距為228.6mm（9吋）的高強度推土機模鍛鏈條為牽引件，兩根鏈條繞過安裝在機體頭部的一對驅動鏈輪和機體尾部的一對張緊輪聯成封閉形回路，在兩排鏈條的每個鏈節上裝配了相互交迭的、重型結構的輸送槽而成為一個連續的能夠運載物料的輸送線路。其自重和物料的重量由安裝在機體上的多排支重輪、鏈托輪和滑道梁支承。傳動系統經交流變頻調速電動機聯接減速機，再由漲套與驅動裝置直聯驅動運載機構低速運行。將尾部料倉卸入的物料沿輸送線路運至機體的前方排出，實現向下方的工作機械連續均勻喂料的目的。

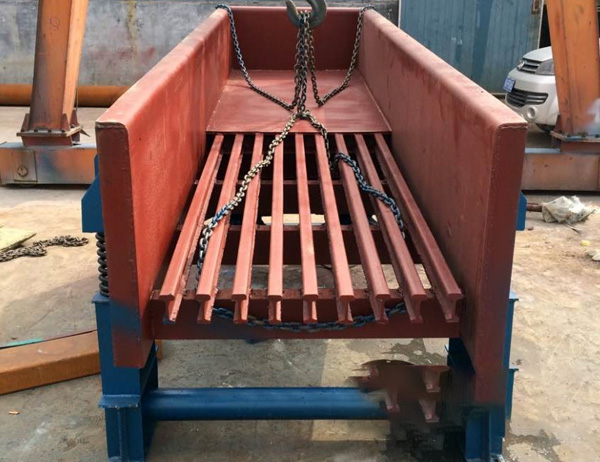

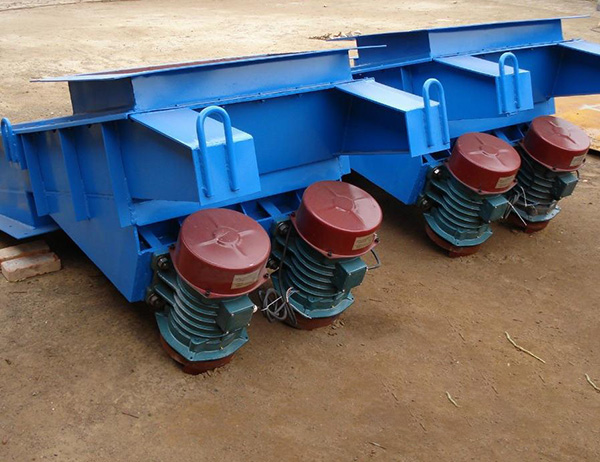

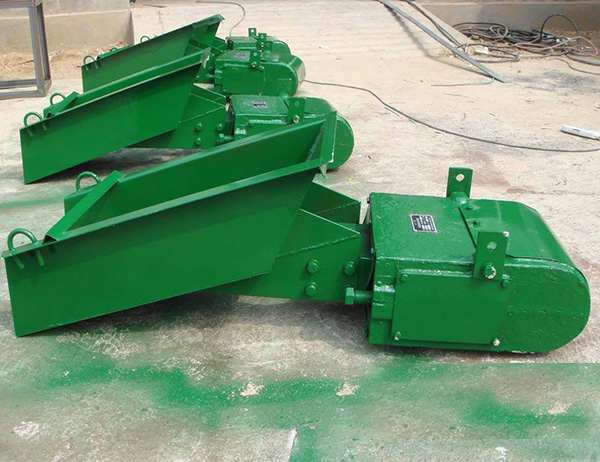

振動式喂料機

振動式喂料機是指可把塊狀、顆粒狀物料從貯料倉中均勻、定時、連續地給到受料裝置中去的一種設備。在砂石生產線中可為破碎機械連續均勻地喂料，并對物料進行粗篩分，廣泛用于冶金、煤礦、選礦、建材、化工、磨料等行業的破碎、篩分聯合設備中。

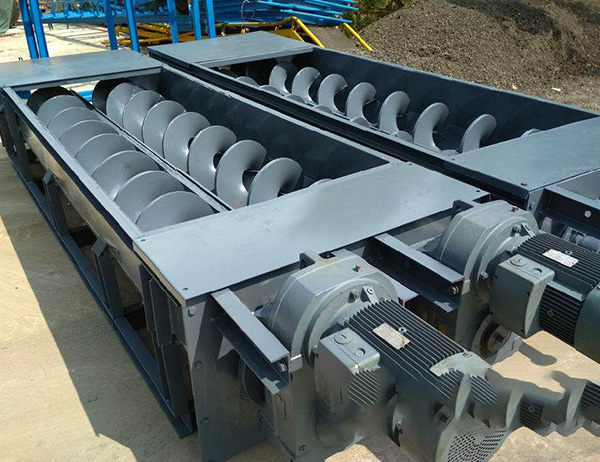

螺旋式喂料機

螺旋式喂料機把經過的物料通過稱重橋架進行檢測重量，以確定膠帶上的物料重量，裝在尾部的數字式測速傳感器，連續測量給料機的運行速度，該速度傳感器的脈沖輸出正比于給料機的速度，速度信號和重量信號一起送入給料機控制器，控制器中的微處理器進行處理，產生并顯示累計量/瞬時流量。該流量與設定流量進行比較，由控制儀表輸出信號控制變頻器改變給料機的驅動速度，使給料機上的物料流量發生變化，接近并保持在所設定的給料流量，從而實現定量給料的要求。
