蛟龍輸送機

蛟龍輸送機也叫螺旋輸送機，是螺旋輸送機的俗稱，由葉片的形式酷似蛟龍盤旋裝而得名，是把一根螺旋彈簧裝在塑膠管內，彈簧直接由電動機驅動，在塑膠管內高速旋轉。采用螺旋彈簧輸送原理，當料斗需要上料時，啟動電動機帶動彈簧旋轉，原料被彈簧螺旋帶動移動，塑膠管入口端對準料斗處開有一排料口，移動至排料口處的原料被彈簧旋轉的離心力拋出排料口，進入料斗。

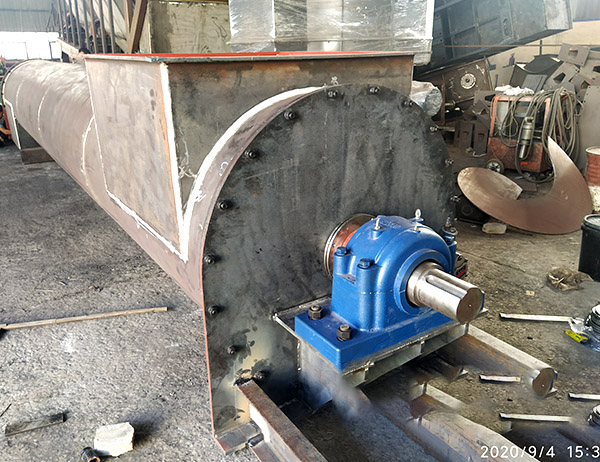

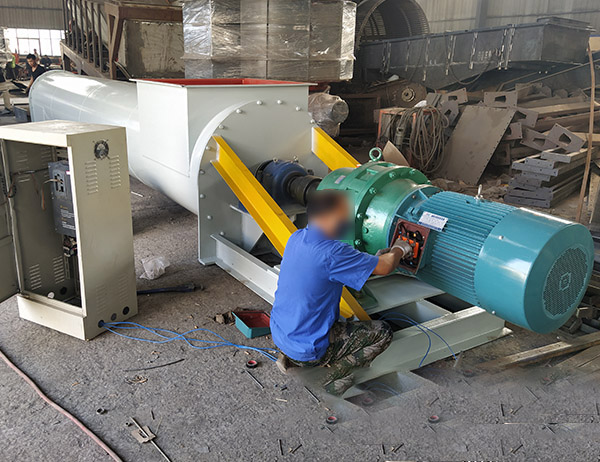

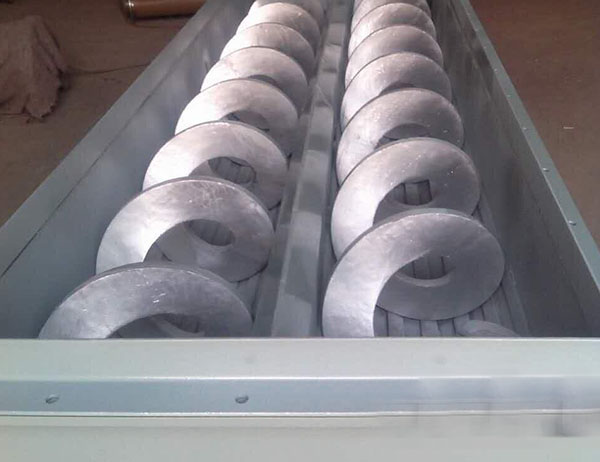

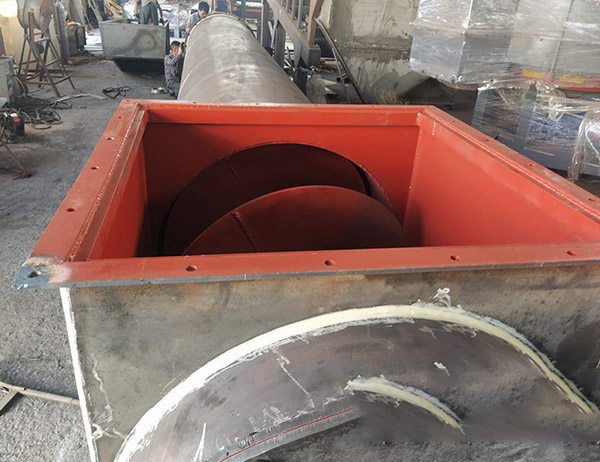

廠家圖片視頻

結構原理圖

螺旋機本體由頭部軸承、尾部軸承、懸掛軸承、螺旋、機殼、蓋板及底座等組成。驅動裝置由電動機、減速器、聯軸器及底座所組成。

技術參數

規  格		主要技術性能	驅動裝置	驅動裝置				重量 （kg）
直徑	長度 （m）	產量 （水泥） t/h	轉速 min-1	減速機		電動機
				型號	速比	型號	功率 （kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

使用說明書

操作規程
開機準備工作
(1)檢查電氣系統絕緣、接觸和接地是否良好、正確
(2)檢查減速機中油液是否合格和足量,吊架旋轉是否靈活
3檢査整杋各聯接部分緊固程度及螺栓聯接緊固程度
2開機
檢査無誤后,方可開機。待螺旋軸運轉正常后,即可進行正常生產
3關機
正常生產結束時,待料槽內的鹽都排浄,再關閉電源,如遇特殊情況及產生不正常聲響,應立即停機,進行檢査
注意事項
1、操作人員必須了解本設備的結構、原理和操作規程后,方可
2、出料口必須通暢,不許堵塞。否則會因嚴重超載,造成燒毀電機或損害其他部件的事故
3、螺旋轉動方向從進料口向出料口看為逆時針
4、在正常生產中若突然斷電,重新起動時,須把料槽內鹽除凈,要空載起動
5、若長期停機,應徹底清岀料槽內剩余鹽及粘結在螺旋軸上的鹽,并用淡水沖洗干凈,以延長設備的使用壽命
6、各軸承處均有一個黃油嘴,約500小時檢查一次,加油一次
