挖斗提升機
適用物料:煤、水泥、石塊、砂、粘土、礦石
價格區間:1-50萬/臺 處理能力:1-100T/H
挖斗提升機介紹

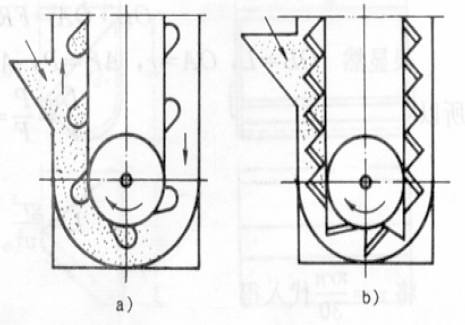

挖斗提升機是使用鏈條、皮帶、鐵鏈等帶動料斗來達到提升輸送物料的效果,主要適用于粉狀、顆粒狀及小塊物料的連續垂直提升,可廣泛應用于各種規模的飼料廠、面粉廠、米廠、油廠、淀粉廠以及糧庫、港口碼頭等的散裝物料的提升。挖斗提升機裝料就是料斗在通過底座下半部分時挖取物料的過程。根據裝料方向不同,裝料方式有順向進料和逆向進料兩種,工程實際中較常用的是逆向進料,此時進料方向與料斗運動方向相向,裝滿系數較大。
挖斗提升機原理

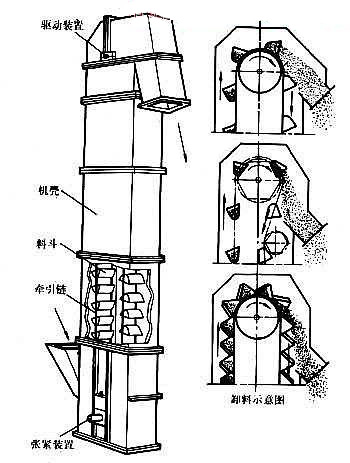

電機轉動聯軸器、頭輪和畚斗帶運轉,裝在畚斗帶上的畚斗將物料從提升機底部提升到所需的高度。1. 頭輪覆膠,能有效防止畚斗帶打滑及跑偏,減少動力消耗; 2. 機座增設緩沖裝置,可減少振動防止提升量突增或較大異物入內使畚斗帶斷裂,同時在一定限度內自動調節畚斗帶張緊力;
挖斗提升機結構參數
型號 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
輸送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
斗寬 | 160 | 250 | 315 | 400 | ||||||||||||
斗容(L) | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
斗距 | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
帶寬 | 200 | 300 | 400 | 500 | ||||||||||||
斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
物料量大塊 | 25 | 35 | 45 | 55 | ||||||||||||
型號 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
輸送量(m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
斗寬 | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
斗容(L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
斗距 | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
帶寬 | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
物料量大塊 | 60 | 70 | 25 | 35 | 45 | 55 |
說明:
1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
2.斗提機料斗用途為:
淺料斗:輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。
深料斗:輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石等。
挖斗提升機圖片

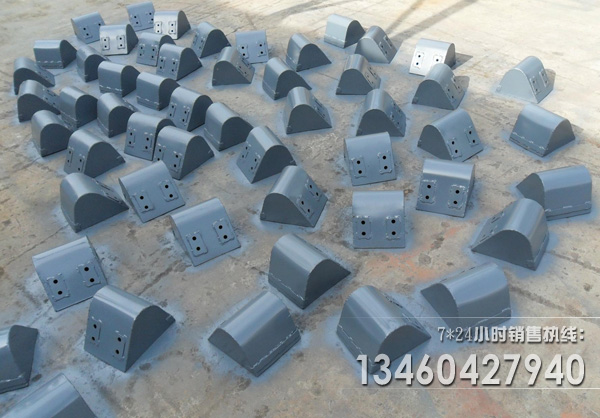

料斗

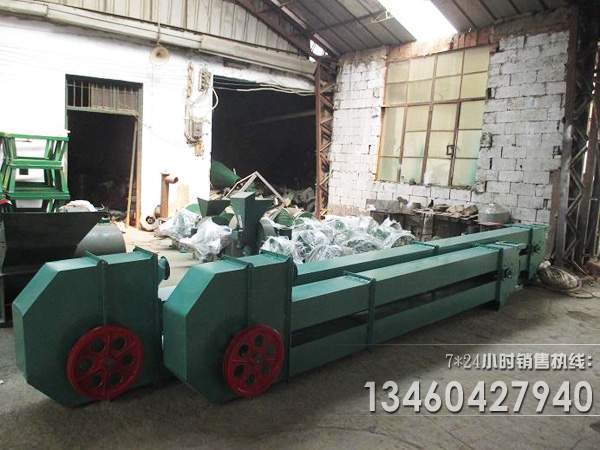

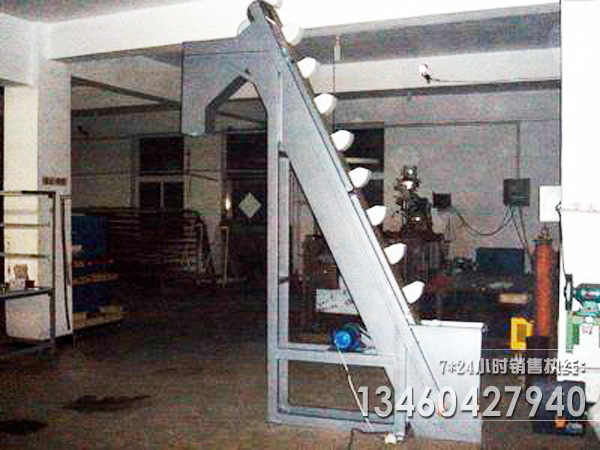

垂直挖斗提升機

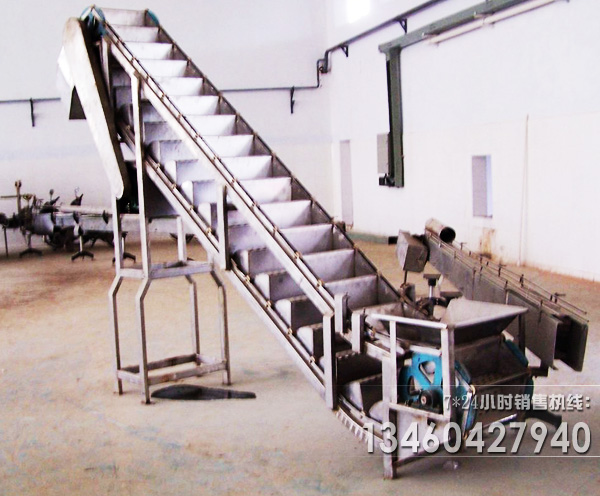

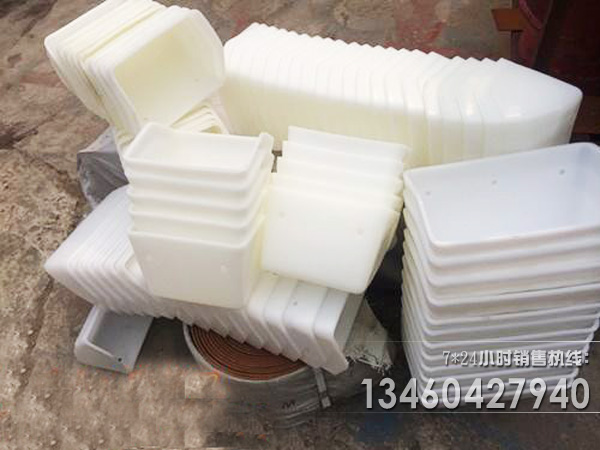

塑料斗式提升機
動輪軸更換及調整
1、應使用起重機或鏈條將桌子移走并放置在安全的地方。
2、檢查所有軸承,磨損超過90%的應更換。如果超過50%的軸銷需要更換,建議更換所有軸銷。
3、檢查和更換濟寧物料提升機租賃設備軸承時,應檢查耐磨套的磨損情況。如果磨損超過80%,也應更換。
4、軸承更換完成后,應再次進行技術檢查,確認電梯的載荷、撓度等參數符合國家機械行業相關標準。
5、濟寧物料提升機租賃設備軸承的快速磨損和嚴重磨損應通知制造廠,并由制造廠進行技術分析,找出快速磨損的原因。如果是制造商的技術原因,應由制造商解決。如果是使用不當造成的,今后應嚴格按照廠家的使用說明書使用和操作。
6、更換耐磨套時,盡量找正規濟寧物料提升機租賃廠家更換,因?yàn)槟湍ヌ椎亩ㄎ痪戎苯佑绊懙蹩ǖ膿隙取?
