電磁振動給料機
適用物料:塊狀、顆粒狀或粉狀物料
價格區間:1000-20000元/臺 處理能力:1-1000T/H
電磁振動給料機簡介
電磁振動給料機用于塊狀、顆粒狀或粉狀物料的定量或連續的供給。按形式可分為座式和吊式,按封閉可分為封閉和敞口,廣泛應用于礦山、冶金、煤炭、電力、化工、食品、玻璃、耐火材料等行業。電磁振動給料機是實行流水作業自動化的必備設備。結構簡單,操作方便,不需潤化,耗電量??;可以均勻地調節給礦量;因此已得到廣泛應用。一般用于松散物料。根據設備性能要求,配置設計時應盡量減少物料對槽體的壓力,按制造廠要求,倉料的有效排口不得大于槽寬的四分之一,物料的流動速度控制在6-18m/min.對給料量較大的物料,料倉底部排料處 應設置足夠高度的攔礦板; 為不影響給料機的性能,攔礦板不得固定在槽體上。
奧創電磁振動給料機特點:
⒈電磁振動給料機電氣控制采用半波整流電路,可無級調節給料量,可用于自動控制的生產流程中,實現生產過程自動化。
⒉無轉動零部件,不需潤滑,結構簡單,維修方便。
⒊電磁振動給料機物料是微拋運動,料槽磨損小。
⒋電磁振動給料機可采用合適板材制成的料槽,可適用輸送高溫磨損嚴重及有腐蝕性的物料等。
電磁振動給料機原理
電磁振動給料機是一個較為完整的雙質點定向強迫振動的彈性系統, 整個系統工作在低臨界共振狀態,主要利用電磁激振器驅動槽體以一定的傾角做往復振動,使物料沿槽移動。圖 2(a)為電磁振動給料機的工作原理。物料2置于由主振彈簧3支撐的供料槽體1上,銜鐵4 與槽體的主振彈簧連成一體,線圈6纏繞在鐵芯5上。由于線圈中流過的是經過半波整流后的單向脈動電流,因此,電磁鐵就產生了相應的脈沖電磁力(如圖 2(b))。在交流電的正半周,脈動電流流過線圈,在鐵芯和銜鐵之間產生一脈動電磁吸力,使槽體向后運動,激振器的主彈簧發生變形,儲存勢能;在負半周期內,線圈中無電流通過,電磁力消失,銜鐵在彈簧力的作用下與電磁鐵分開,使料槽向前運動,這樣料槽就以交流電源的頻率,連續地進行往復振動。
電磁振動給料機結構

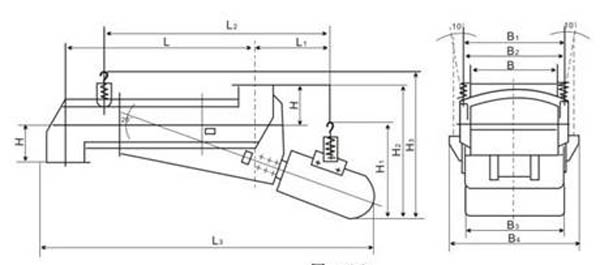

吊式電磁振動給料機結構圖紙

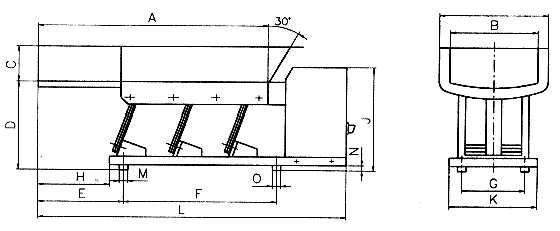

座式電磁振動給料機結構圖紙
電磁振動給料機主要技術參數:
類型 | 型號 | 生產率(t/h) | 給料粒度mm | 雙振幅mm | 供電電壓(V) | 電流(A) | 有效功率(Kw) | 配套控制箱信號 | ||
水平 | -10度 | 工作電流 | 表示電流 | |||||||
基本型 | GZ1 | 5 | 7 | 50 | 1.75 | 220 | 1.34 | 1 | 0.06 | XKZ-5G2 |
GZ2 | 10 | 14 | 50 | 3.0 | 2.3 | 0.15 | ||||
GZ3 | 25 | 35 | 75 | 4.58 | 3.8 | 0.2 | ||||
GZ4 | 50 | 70 | 100 | 8.4 | 7 | 0.45 | XKZ-20G2 | |||
GZ5 | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | ||||
GZ6 | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.2 | XKZ-20G3 | |
GZ7 | 250 | 350 | 250 | 24.6 | 20 | 3 | ||||
GZ8 | 400 | 560 | 300 | 39.4 | 32 | 4 | ||||
GZ9 | 600 | 840 | 350 | 47.6 | 38.6 | 5.5 | XKZ-200G3 | |||
GZ10 | 750 | 1050 | 500 | 39.4*2 | 32*2 | 4*2 | XKZS-200G3 | |||
GZ11 | 1000 | 1400 | 500 | 47.6*2 | 38.6*2 | 5.5*2 | ||||
上振型 | GZ3S | 25 | 35 | 75 | 1.75 | 220 | 4.58 | 3.8 | 0.2 | XKZ-5G2 |
GZ4S | 50 | 70 | 100 | 8.4 | 7 | 0.45 | XKZ-20G2 | |||
GZ5S | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | ||||
GZ6S | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G3 | |
GZ7S | 250 | 350 | 250 | 24.6 | 20 | 3 | XKZ-100G3 | |||
GZ8S | 400 | 560 | 300 | 39.4 | 32 | 4 | ||||
封閉型 | GZ1F | 4 | 5.6 | 40 | 1.75 | 220 | 1.34 | 1 | 0.06 | XKZ-5G2 |
GZ2F | 8 | 11.2 | 40 | 3.0 | 2.3 | 0.15 | ||||
GZ3F | 20 | 28 | 60 | 4.58 | 3.8 | 0.2 | ||||
GZ4F | 40 | 56 | 60 | 8.4 | 7 | 0.45 | XKZ-20G2 | |||
GZ5F | 80 | 112 | 80 | 12.7 | 10.6 | 0.65 | ||||
GZ6F | 120 | 168 | 80 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G3 | |
輕槽型 | GZ5Q | 100 | 140 | 200 | 1.5 | 220 | 12.7 | 10.6 | 0.65 | XKZ-20G2 |
GZ6Q | 150 | 210 | 250 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G3 | ||
GZ7Q | 250 | 350 | 300 | 24.6 | 20 | 3 | XKZ-100G3 | |||
GZ8Q | 400 | 560 | 350 | 39.4 | 32 | 4 | ||||
平槽型 | GZ5P | 50 | 70 | 100 | 1.5 | 220 | 12.7 | 10.6 | 0.65 | XKZ-20G2 |
GZ6P | 75 | 105 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G3 | |||
GZ7P | 158 | 175 | 24.6 | 20 | 3 | XKZ-100G3 | ||||
寬槽型 | GZ5K1 | 200 | 100 | 1.5 | 220 | 12.7*2 | 10.6*2 | 0.65*2 | XKZ-20G2 | |
GZ5K2 | 240 | |||||||||
GZ5K3 | 270 | |||||||||
GZ5K4 | 300 | |||||||||
圓管型 | GZ1G | 2 | 50 | 1.75 | 220 | 1.34 | 1 | 0.06 | XKZ-5G2 | |
GZ2G | 4 | 50 | 3.0 | 2.3 | 0.15 | XKZ-5G2 | ||||
GZ3G | 10 | 60 | 4.58 | 3.8 | 0.2 | XKZ-5G2 | ||||
GZ4G | 20 | 70 | 8.4 | 7 | 0.45 | XKZ-20G2 | ||||
GZ5G | 40 | 80 | 12.7 | 10.6 | 0.65 | XKZ-20G2 | ||||
特大型 | GZ11-T | 1000物料為煤比重0.85 | 300 | 1.5 | 380 | 47.6*2 | 38.6*2 | 5.5*2 | SZK.00 |

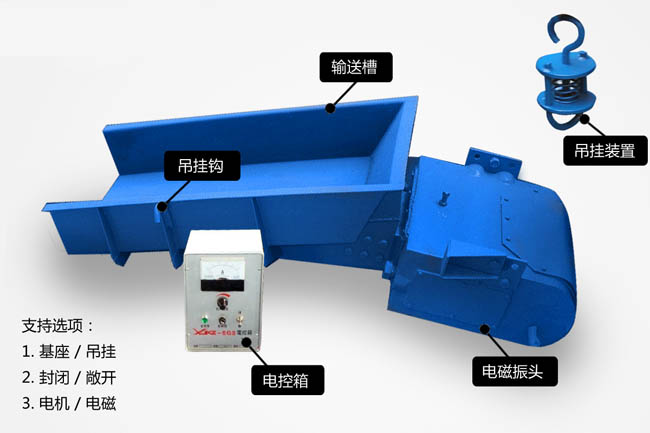

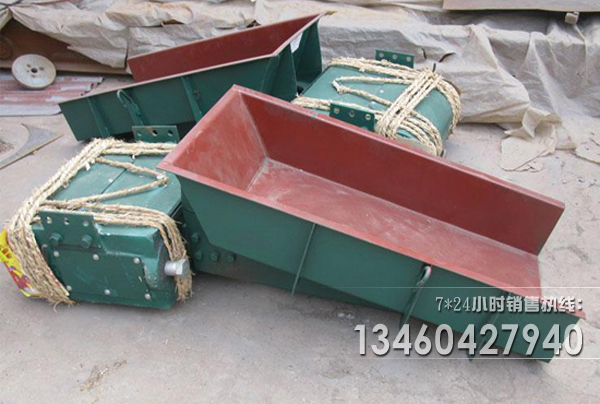

電磁振動給料機圖片

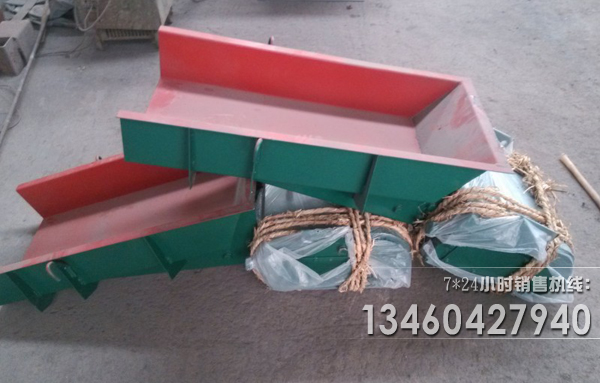

敞口電磁振動給料機圖片

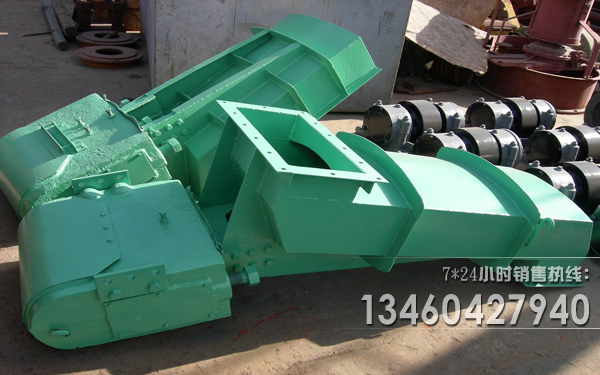

封閉式電磁振動給料機圖片

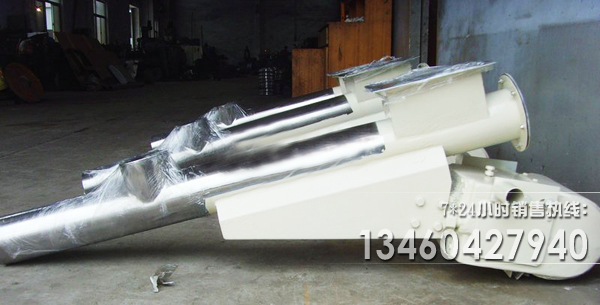

特種管式電磁振動給料機圖片
GZF封閉式電磁振動給料機圖片

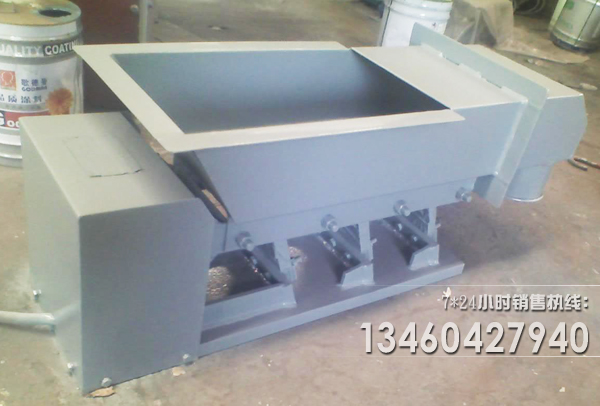

座式電磁振動給料機圖片

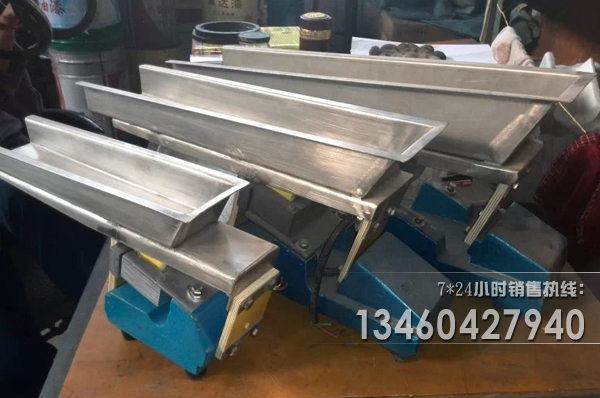

微型座式電磁振動給料機圖片
電磁振動給料機圖片
使用廠家須知
電磁振動給料機安裝⑴電磁振動給料機一般采用懸掛式安裝,吊桿應安裝在具有足夠剛性的結構上, 為了減少電磁振動給料機的橫向擺動, 懸掛吊桿應向外張開 10°左右布置。對于大型給料機, 為了維修和更換料槽方便,還應設置移動滑架。
⑵電磁振動給料機應整體安裝,一般不允許拆卸,也不允許在機器上固結任何剛性附件。煙臺鑫海電磁振動機封閉式機身可防止粉塵污染,振動平穩?工作可靠,壽命長。安裝時應給設備周圍留有一定的活動空間,
避免工作時與其他設備碰撞,一般長度方向的空間最小為 50 mm,寬度方向為 25 mm。
⑶電磁振動給料機槽體可以水平安裝,也可以傾斜安裝,其給料能力與下傾角度成正比,但下傾角過大容易引起物料自流,難以保證給料精度。因此應根據物料的性質來確定是向上傾斜、向下傾斜,還是水平放置。
⑷安裝后給料機橫向應處于水平狀態,避免給料機工作時物料向一側偏移,并保證所有緊固螺栓牢固緊固。
電磁振動給料機維護
⑴經常檢查給料槽振幅和線圈電流,注意機器的響聲是否正常,如果發現聲音突然變大,或發現有撞擊
聲,要仔細分析原因,并立即停機處理。
⑵鐵芯與銜鐵之間氣隙任何時間必須保持平衡,應隨時檢查螺栓是否松動、間隙是否正常,如果板彈簧頂緊螺栓松動或板彈簧斷裂, 鐵芯與銜鐵之間氣隙發生變化或撞擊,要立即處理。
⑶經常檢查吊裝器有否松動,吊裝器如有松動會使電磁振動給料機四角不平衡,影響給料質量,應立即緊固。
⑷振動器的密封罩必須蓋好 ,以防灰塵進入 ,堵塞板彈簧之間的間隙,并要經常清理密封罩積灰。
