電機振動水平輸送機
適用物料:塊狀、顆粒狀或粉狀
價格區間:500-5000元/米 處理能力:50-200T/H
相關推薦
電機振動水平輸送機
電機振動水平輸送機利用料槽的振動使料槽中的物料從入料口快速輸送到出料口,可以用來輸送塊狀、顆粒狀或粉狀、常溫或高溫的各種物料。電機振動水平輸送機有敞開式、封閉式兩種,料槽橫截面可以做成圓形、矩形和梯形等多種型式。料槽的進料和出料也可根據需要制成一點進料、一點出料,一點進料、多點出料,多點進料、一點出料等多種型式。

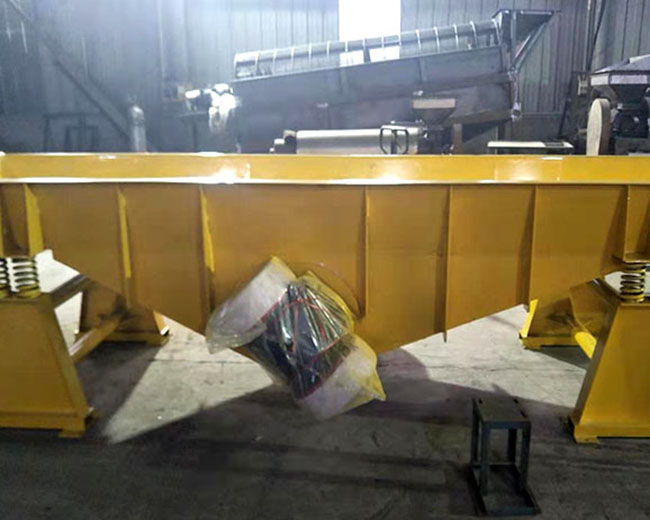

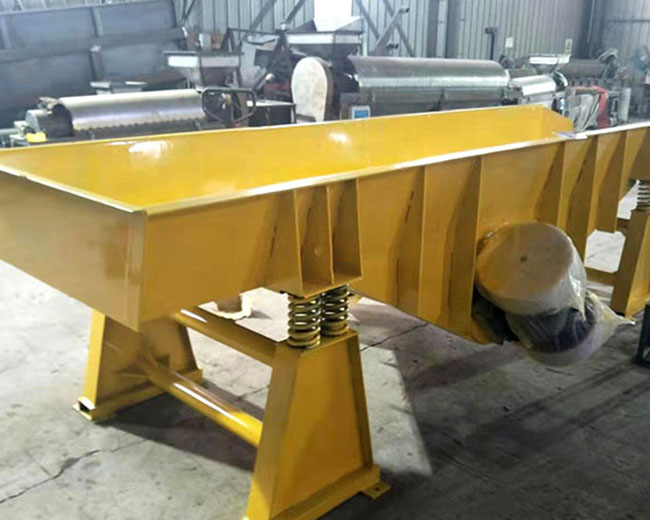

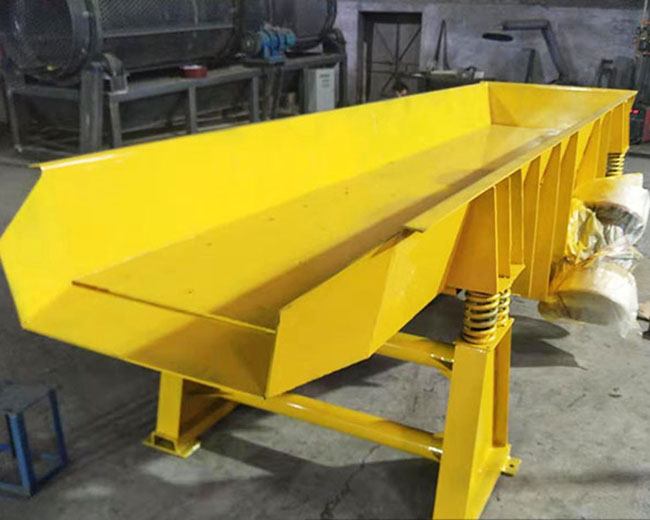

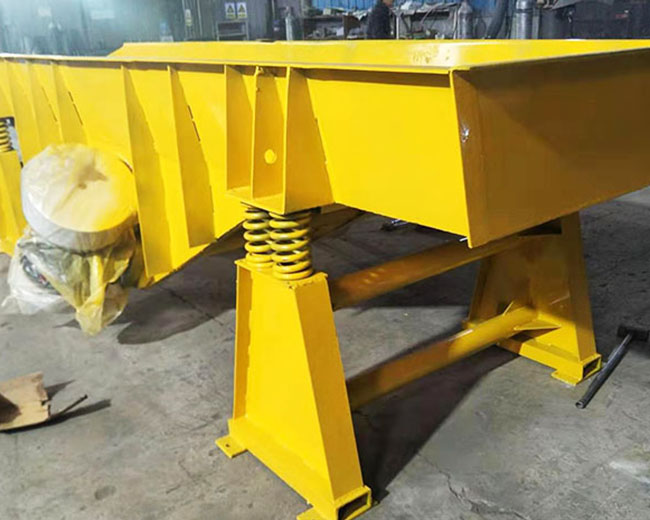

廠家圖片
工作原理視頻
電機振動水平輸送機采用兩臺振動電機作為激振動源,運用自同步原理,兩臺振動電機反向轉動,使輸送機底部平衡架產生往復振動,經過主振簧與導向板簧的作用,帶動上部輸送槽振動,從而達到輸送物料的目的。
結構技術參數
電機振動水平輸送機技術參數:
型號 |
輸送量 t/h |
物料粒徑 mm |
輸送槽尺寸 寬×高 mm |
輸送 |
振次 min-1 |
電機功率 kw |
總重 kg |
DZS250 |
10 |
≤50 |
250×250 |
~2.0 |
|
2×0.4 |
230 |
DZS300 |
15 |
300×300 |
~3.0 |
2×0.4 |
305 |
||
DZS400 |
20 |
≤100 |
400×300 |
~5.0 |
2×0.75 |
580 |
|
DZS500 |
25 |
500×350 |
~6.0 |
2×1.5 |
880 |
||
DZS600 |
30 |
≤150 |
600×400 |
~8.0 |
2×2.2 |
1280 |
|
DZS700 |
35 |
700×400 |
~10 |
2×3.0 |
1850 |
電機振動水平輸送機外形尺寸圖表:
|
L |
L1 |
L2 |
L3 |
L4 |
B |
B1 |
H |
H1 |
H2 |
LD |
φd |
DZS250 |
2330 |
165 |
165 |
500 |
1380 |
438 |
538 |
760 |
460 |
110 |
200 |
11 |
DZS300 |
3380 |
190 |
190 |
780 |
1960 |
488 |
588 |
810 |
510 |
110 |
330 |
11 |
DZS400 |
5500 |
250 |
250 |
1100 |
3500 |
600 |
720 |
850 |
510 |
120 |
350 |
13 |
DZS500 |
6600 |
300 |
300 |
1500 |
4100 |
700 |
820 |
990 |
590 |
120 |
350 |
15 |
DZS600 |
8700 |
350 |
350 |
1700 |
5880 |
800 |
920 |
1110 |
650 |
140 |
490 |
15 |
DZS700 |
10800 |
400 |
400 |
2300 |
7050 |
900 |
1020 |
1150 |
650 |
140 |
490 |
17 |
設計優缺特點
電機振動水平輸送機的優點
可以輸送熱的及磨琢性的物料,甚至輸送高溫物料時可對槽體隔熱而不影響輸送機的運動部件;物料在輸送過程中可通過水、蒸汽夾套、通熱風、紅外線燈照射進行物料的冷卻、干燥或脫水及其他的操作;自身的清理功能可消除污染,并能符合衛生標準;設備可加蓋,使之氣密和防塵。用一臺裝有分隔槽體的輸送機可同時輸送不同的物料而不會產生混雜;一臺振動輸送機可在中間設置多個卸料點,可以同時或交替卸料;振動輸送機結構簡單,所需的凈空高度低;為了分離出大塊物料及粗篩,可以加篩板;振動輸送機一般需要的功率較低,特別是固有頻率(自然頻率)型。
電機振動水平輸送機的缺點
由于經濟性及設計的關系限制了振動輸送機的長度(通常單臺單驅動的振動輸送機一般不超過100m);輸送能力有限制(對于30m長的振動輸送機其能力為350t/h);不能輸送粘結性的物料,能使某些物料碎裂;不能輸送含氣的物料,因為易于溢出槽體或浮在沿槽底移動的物料薄層上;一般不能用來輸送成件物品;不能大角度向上傾斜輸送物料(一般在10~15度左右);電磁驅動的振動輸送機有噪音;對建筑物有振動;不能反向輸送;需要較重及較多的支承架。
