td160斗式提升機
適用物料:塊料,顆粒物料
價格區間:500-8000元/米 處理能力:10-500T/H5
td160斗式提升機

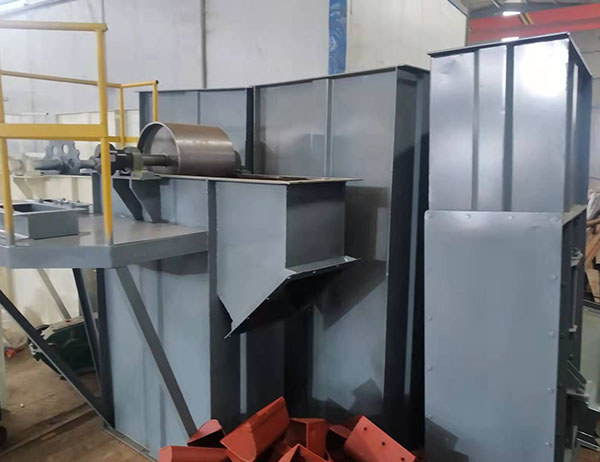

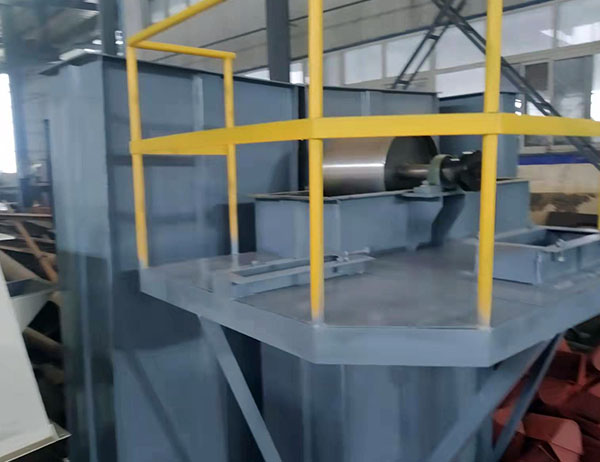

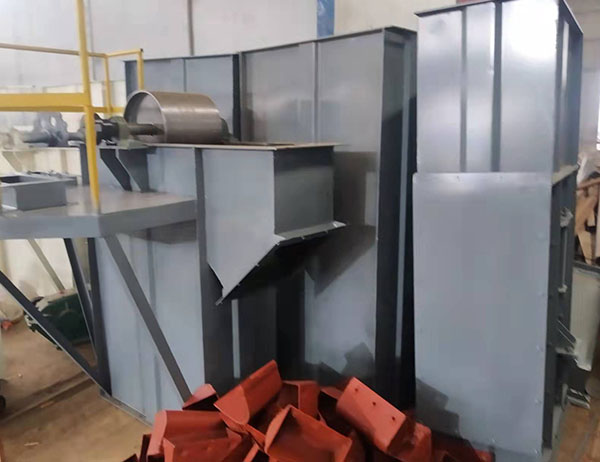

td160斗式提升機是TD系列斗式提升機的一種型號,該機型由于應用比較廣泛所以從總型號里面分離出來解說,TD160斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料,如糧食、煤、水泥、碎礦石等,提升高度高40m,其特點為:結構簡單,運行平穩,挖取式裝料,離心重力式卸料,物料溫度不超過60。C。廠家真機

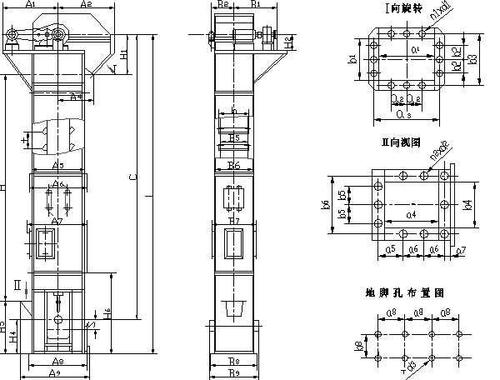

td160斗式提升機圖紙
詳細參數
TD160型斗式提升機是帶式提升機中最小的一種型號,從型號可以看出它是采用皮帶等作為牽引構件,斗寬160mm的較小型斗提機,其詳細參數如下:
TD160型斗式提升機的料斗有4種,即淺斗(斗容0.5L)、弧形斗(斗容0.9L)、中深斗(斗容1.2L)、深斗(斗容1.9L),通常選擇使用中深斗較多,有其它要求按客戶要求制作。
TD160斗提機牽引皮帶寬度200mm,斗寬160mm,因料斗寬度所限,提升物料最大塊不超過25mm。
TD160帶式斗提機輸送量因使用的料斗形式不同而多少不等,帶速一般為1.4米/秒,使用淺斗和弧形斗時,料斗間距為280mm,提升量分別為5.4立方米-0.9立方米/小時;使用中深斗和深斗時,料斗間距為350mm,提升量為9.6立方米-16立方米/小時。
所配電機和減速機因提升高度不同進行配置,一般功率在4kw以上。
TD160型斗式提升機適用于垂直輸送堆積密度不大于1.5t/m3的粉狀、粒狀、及小塊狀的磨琢性較小的散狀物料,如糧食、煤、水泥、細碎礦石等。斗式提升機提升高度<40m,其結構簡單,運行平穩,掏取式裝料,離心重力式卸料,物料溫度不超過60℃(如采用耐熱橡膠帶,溫度不超過200C°。
使用說明書
安裝
1、安裝提升機應首先固定好機座,機座應固定在可靠的基礎上,然后在機座上依次連接機筒,**連接機頭和安裝減速電機。
2、整機安裝校直后,機筒在穿過樓層處必須與樓板固定,若附著物,應安設支承機殼的支架,以防止整個機器傾斜和位移。
3、機筒連接允許墊入密封墊,以保證密封。
4、提升機的料斗按要求安裝在料斗帶上,裝好料斗的料斗帶兩端分別從機頭放入。繞過頭輪和底輪,早操作孔處進行連接。在裝置料斗帶時。應將底輪調至**位置。
5、校正頭輪軸至水平,并使頭輪軸和尾輪軸位于統一垂直平面內。
6、斗式提升機為垂直輸送設備,頭輪、底輪、機筒的中心線應力求在同一鉛垂線上,其偏差每米長度不超過2毫米,積累偏差不超過8毫米。
7、料斗裝于提升機內,不應有偏斜造成碰撞機殼現象發生。
8、張緊裝置應保證料斗帶具有均勻的正常工作所必須的張緊力。
9、當提升機安裝完畢后,應向各潤滑部位加注潤滑油,進行空載試車,空載試車正常后,方可進行負載試車和投入生產。
操作
1、提升機應在空載下啟動,待運轉正常后,方可向提升機進料,進料應是均勻的。以免機座內被物料堵塞,若發生堵塞,必須立即停止進料,拉開插板,清除機座內堵塞物料(嚴禁將手伸進機座內扒料),待料斗帶運轉正常后再重新進料。
2、停車前,應先停止進料,待物料基本卸空后才能停車。
3、料斗帶跑偏或打滑可調節機座上的調節絲桿。
維護和保養
為延長設備使用壽命,保證正常運轉,應對緊固件料斗等定期進行檢查,發現磨損或變形等機件,應即時修理或更換,并注意保持軸承有良好的潤滑。
常見故障及排除方法
故障 | 原因 | 排除方法 |
皮帶跑偏 | 機尾座張緊輪未調平 | 調整張緊絲桿 |
料斗撞擊機殼 | 料斗帶未張緊 | 調整張緊絲桿 |
回流量過大 | 機頭卸料調節板位置不正 | 調整調節板,使調節板盡量接進料斗口部 |
減速器或軸承溫升過高 | 內有污物安裝不當 | 清除污物重新校正安裝 |
