活化振動給煤機
適用物料:粘度物料
價格區間:5000-100000 處理能力:100-500t/h
活化給煤機介紹
活化給煤機也叫活化振動給煤機,是通過振動電機激振,實現給料功能和活化物料功能有機地組合成一體,適用于各種粘度的物料,有效地消除了膨倉堵倉問題。采用專利耐磨材料及獨特的高度密封設計可適用于各種惡劣環境。
活化給煤機由振動電機、振動體、給料本體、驅動彈簧、支撐彈簧、型鋼支架、進出口密封罩及變頻控制箱等組成,上部具有大方口與煤倉相接,落料槽采用曲線結構設計,落料口的開口朝下正對輸送皮帶。工作時本體的振動高效地傳遞給頂部的物料,振動力產生的擾動能量使物料活化松動,經過本體兩側的曲線槽輸送到下部出口,自動滑落到皮帶上,由皮帶轉運到其它地方。
活化給煤機廣泛應用于各種粘度的物料,活化給煤機是將給料功能和活化物料功能有機地組合成一體,有效地消除了膨倉堵倉問題,活化給煤機獨特的設計可保證在停止下料,或是突然斷電時,倉內物料自動鎖死,停止下滑而無需閘門。
工作原理視頻
活化給料機主體與頂部料堆或料倉有機的連接在一起。工作時,拱型或楔型出料板的水平振動高效的傳遞到頂部物料,振動力產生的擾動能量松動物料使其下落。物料通過給料機兩側的曲線槽被傳輸?shù)较虏砍隹凇=o料機的振動加上特別設計的曲線槽確保了物料的自由出料,即使是褐煤或其它較粘煤質也能順利出煤。
該機的振動系統是由振動電機和振動彈簧所組成。利用亞共振雙質體原理,小功率電機的激振力驅動主槽體而獲得需要的線性振幅。此振動系統與GK公司的專利產品可變力輪配合使用可使給料量從最小無級調整到100%的設計能力。
物料施加給給料機的阻尼效應實際上會增大出料能力,當負載增大時,給料機的固有頻率會稍微減小,這樣頻率比會相應增大,即振幅增大,從而增大出料量。
型號 |
上口受料面積m2 |
出口寬度m |
給料量t/h |
可調振幅mm |
功率kW |
外形尺寸(長×寬×高)mm |
HHG100 |
1×1 |
250 |
100 |
0~10 |
1.5 |
2000×1200×1700 |
HHG200 |
1.5×1.5 |
300 |
230 |
2.2 |
2900×1700×1900 |
|
HHG300 |
1.8×1.8 |
400 |
350 |
3.7 |
3200×2000×2100 |
|
HHG400 |
2×2 |
450 |
550 |
5.5 |
3500×2200×2400 |
|
HHG800 |
2.5×2.5 |
500 |
800 |
7.5 |
4000×2700×2600 |
|
HHG700 |
3×3 |
600 |
1100 |
9 |
4700×3200×2900 |
|
HHG1000 |
3.5×3.5 |
700 |
1450 |
11 |
5100×3800×3200 |
|
HHG1500 |
4×4 |
800 |
1800 |
13 |
5600×4300×3500 |

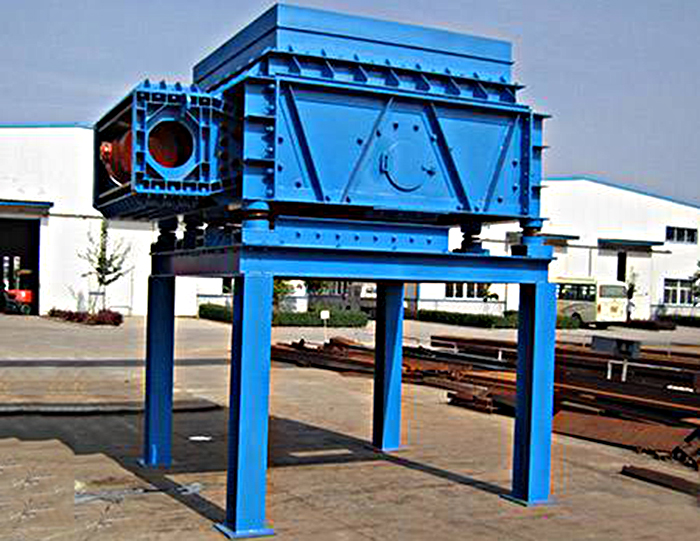

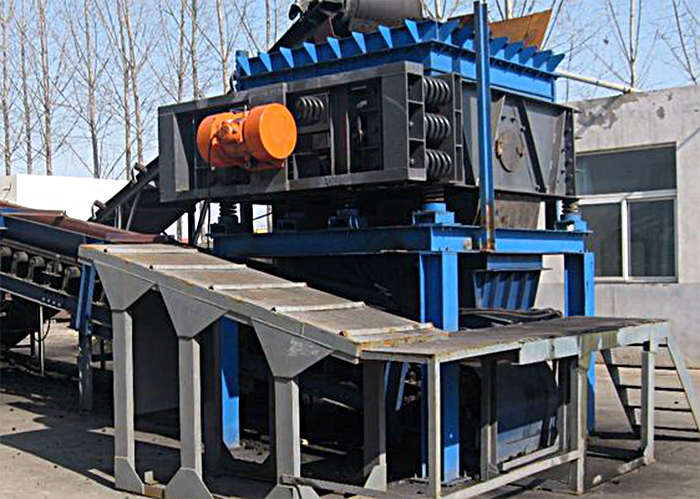

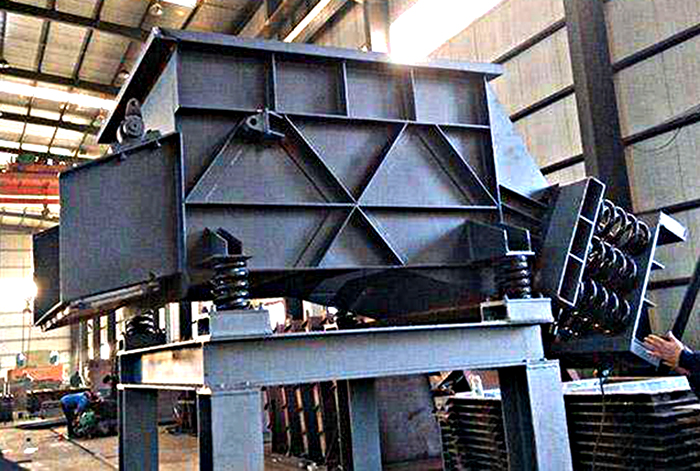

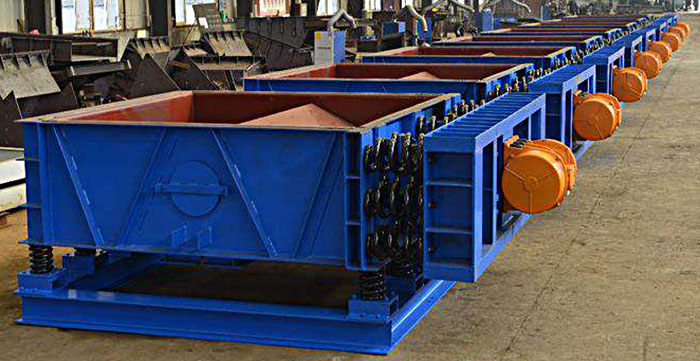

活化振動給煤機圖片

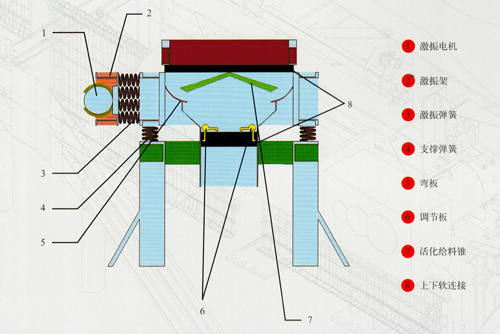

活化給煤機結構圖
彈簧斷裂及注意事項
1、啟動步驟及要點:
啟動設備前,請先取得煤質采樣報告。粉狀、含水量高的煤出力會較小,粒狀含水少的煤出力會較大。
首先啟動皮帶機,然后進行翻車操作,確認煤無自流或自流煤量小于500噸/小時(兩臺)時,將給煤機出力調整到最小,開機,等候 30 秒,待皮帶上煤量穩定后,決定是否增加給煤機出力。(此條適用于翻車機下設備 )調節給煤機出力時,請根據煤質選擇適當出力,每次調節改變幅度不 宜太大,以5%以內為宜。
2. 設備運行時,請維持煤斗內煤量,不要出現空倉的現象。
3、長時間運行時,請定時對振動電機溫度進行監測,電機表面溫度應不大于90C(環境溫度絕對不可超過40C)
4、關機時,請先關閉給煤機電源, 30 秒鐘后再關閉皮帶機電源
5、給煤機處于長時停機狀態時,請將遠程控制出力調整為 100%(即氣壓為0下。
6、在皮帶和活化給煤機正常運行的狀態下使用空氣炮,絕對不允許停機狀態下使用空氣炮。(此條適用于簡倉下設備
7、啟動步驟及要點:
啟動設備前,請先取得煤質采樣報告,粉狀、含水量高的煤出力會較小,粒狀含水少的煤出力較大
首先啟動皮帶機,然后進行翻車操作,確認煤無自流或自流煤量小于500噸/小時(兩臺),將給煤機出力調整到最小,開機,等候 30 秒,待皮帶上煤量穩定后,決定是否增加給煤機出力。調節給煤機出力時,請根據煤質選擇適當出力,每次調節改變幅度不宜太大,以 5%以內為宜
8、設備運行時,請維持煤斗內煤量,不要出現空倉的現象
9、長時間運行時,請定時對振動電機溫度進行監測,電機表面溫度應不大于90C(環境溫度絕對不可超過40C)
10、關機時,請先關閉給煤機電源, 30 秒鐘后再關閉皮帶機電源
11、給煤機處于長時停機狀態時,請確認遠程控制出力在 100%(即氣壓為0)的狀態下
激振彈管疲勞折斷原因分析
彈簧的疲勞斷裂是指彈簧在長時間交變載荷的作用下,導致的突然斷裂。彈簧在斷裂前幾乎不產生顯著的塑性變形,因此在日常維護中無法及時發現,只有當彈簧斷裂,無法調節活化給料機出煤量時才會發現。
激振過早疲勞斷裂的預防
活化給料機在啟動和停止過程中,只有當電機轉動頻率與活化給料機的固有頻率相同時,產生強烈共振,才會發生大幅振動的情況。由于活化給料機電機采用的是固定轉速電機,因此,無法通過改變電機轉動頻率來避免共振。為了避開活化給料機啟動和停止時的共振現象,只有采取減少可變力輪激振力的方式來避免共振。
經過與運行人員溝通后,決定在活化給料機 PLC 控制邏輯中,增加預給定邏輯,讓活化給料機在最小激振力情況下啟動和停止。
