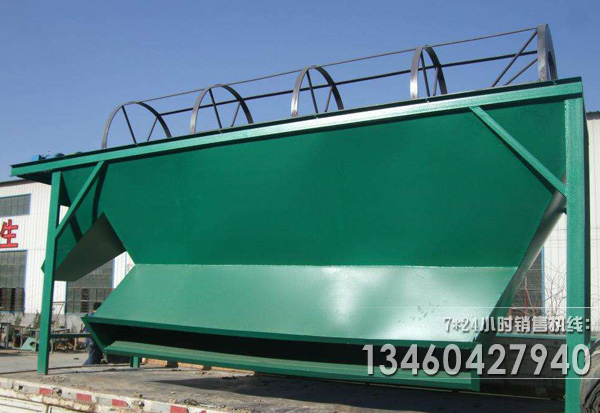

螺旋滾筒式篩分機的主體結構是篩分筒，它是由若干個圓型狀篩網組成，整體與地平面成傾斜狀態，外部被密封隔離罩所密封，以防止污染環境。通過變速減速系統使篩分筒在一定轉速下旋轉，物料自上而下通過篩分筒得到分離，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部排出。

型號說明

滾筒回轉篩分機可設有梳型清篩機構，在篩分過程中可通過梳型清篩機構與篩分筒的相對運動，達到對篩體不間斷清理的效果，使篩分筒在整個工作過程中始終保持清潔、不粘、不堵、不影響篩分效果。
滾筒回轉篩分機根據不同分級要求，其分級級數一般從細到粗為1-4節，物料從細到粗分別從節到后一節篩網篩出，大于后一節篩網孔的物料從出料口排出。

滾筒回轉篩分機在使用過程中，運轉緩慢均勻，沖擊振動很小、工作平穩、其安裝簡單，有時甚至不需要專門的基礎。可以直接放置于平整的地面或樓板上及料倉下。該機易于密閉收塵、維修量小、維修簡單、使用壽命長。是耐火材料、煤、河砂分級、砂石塊分級中經常使用的設備。
滾筒篩是由六角形滾筒或者圓形滾筒、機架、漏斗、減速器、電動機五個部分成。破碎的石料進入滾筒后， 靠滾筒旋轉的離心力及跳汰作用來篩分物料。通過不同網目的篩網逐一篩出。不同規格的石料篩出后經漏斗落入皮帶機送至成品料場。一方面隨著滾筒轉動而被篩選，靠滾筒旋轉的離心力及跳汰作用來篩分物料。一方面粒度大的石料沿著滾筒的斜度向前流動，通過不同網目的的篩網逐漸被篩出。不大的石料篩出后落入各自的漏斗，然后由人工運出或自流送往成品堆。
在經過多年的改進后，滾筒篩分機已經告別了單一的“礦用篩”的范疇，滾筒篩分機除了可以對破碎后的礦石、原煤等進行篩分，也可以對河沙等較輕物料進行篩分。其滾筒形式可分為六角形滾筒、八角形滾筒、圓形滾筒等，針對不行性質的物料可以選用不同的滾筒形式和旋轉速度，詳細技術參數請咨詢我公司技術人員。
