金剛砂振動篩

金剛砂振動篩簡稱精鋼砂篩，是篩金剛篩的篩分機，是在旋振篩的基礎上經過特殊的變更來更新的一種篩子，根據金剛砂的特性，讓篩分更流暢，好用。

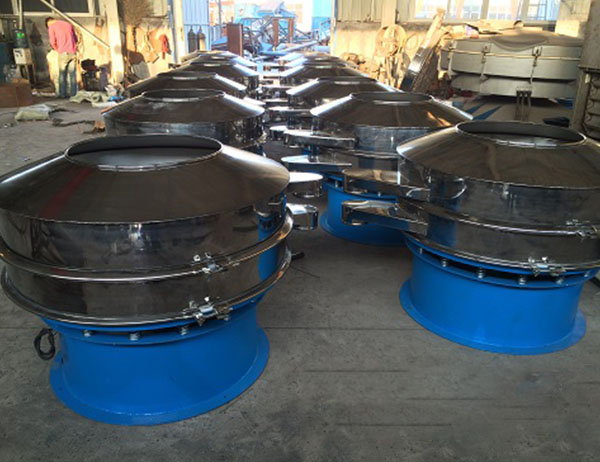

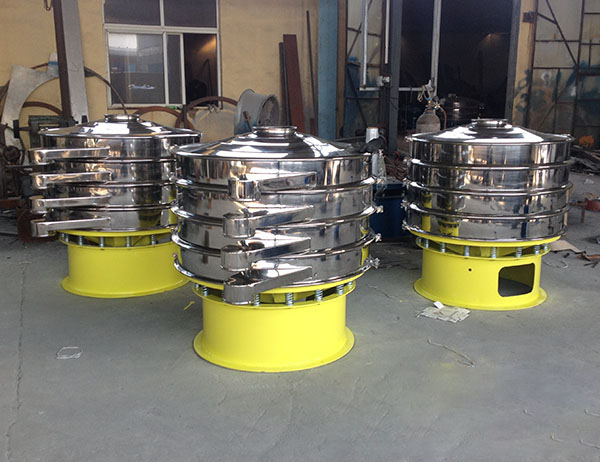

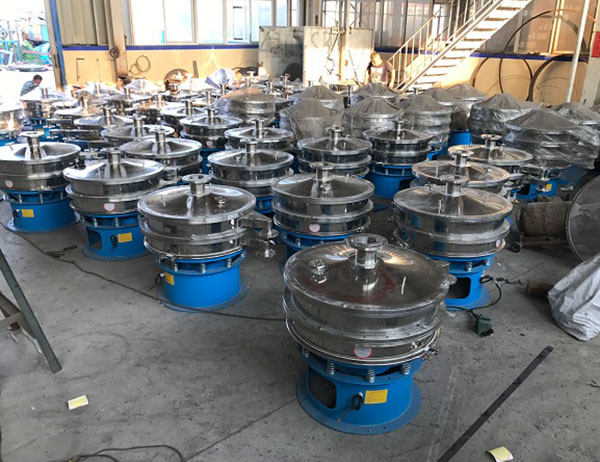

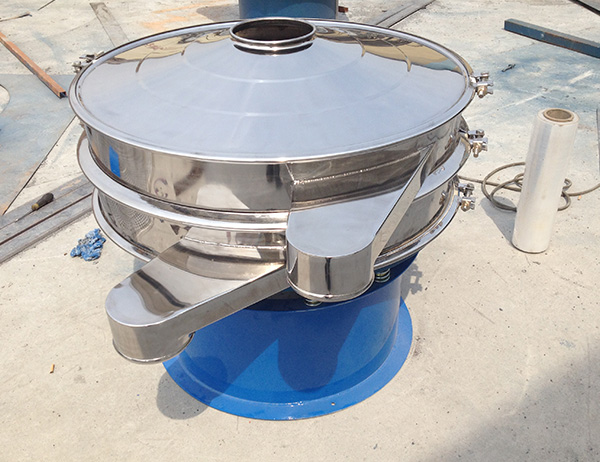

真機圖片

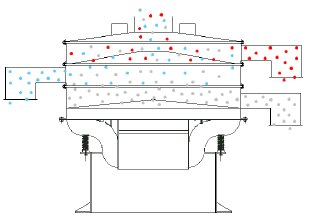

工作原理結構圖

旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，最終完成篩分工作。旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。

技術參數

型號		600	800	1000	1200	1500	1800	2000
有效篩面直徑mm		φ540	φ730	φ900	φ1100	φ1400	φ1700	φ1886
有效篩分面積		0.2281	0.4183	0.6359	0.9499	1.5386	2.2687	2.7922
篩網規格		2——500目
層數		1-5	1-5	1-5	1-5	1-5	1-3	1-3
功率KW	振動電機	0.55	0.75	1.1	1.5	2.2	3.0	3.7
	普通電機	0.75	1.1	1.5	1.5	2.2	2.2	3.0

其他行業應用
