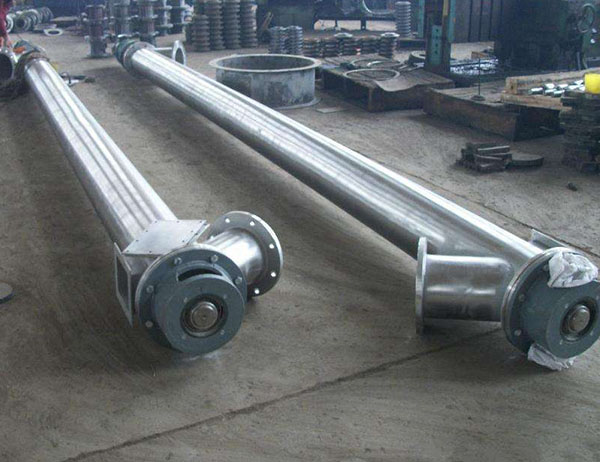

螺旋輸送機的螺旋軸與吊軸承、頭、尾軸聯接組裝
螺旋輸送機機蓋為瓦片式并用蓋扣夾緊在機殼上,若需改進密封性能,用戶可自行在機蓋與機殼間加防水粗帆布。螺旋輸送機進、出料裝置有進料口,方型出料口,手推式出料口,齒條式出料口四種,由用戶在使用現場在機體上開口焊接。布置螺旋輸送機進、出料口位置時應注意保證料口至端部的距離,同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。
螺旋輸送機通常由螺旋輸送機本體、進出裝置、驅動裝置三大部分組成。 螺旋機本體由頭節、中間節、尾節三部分組成。
一般情況下,出廠總裝時將螺旋輸送機中間節按長度長短依次排列,長的中間節靠近頭節,相同長度的中間節則挨在一起,如果有特殊要求,則在訂貨時給出排列順序。在螺旋輸送機頭節內裝有支推軸承承受軸向力,在中間節和尾節內裝有用軸承支承螺旋軸,此外,在螺旋輸送機尾節內還裝有可軸向移動的徑向軸承以補償螺旋軸長度的誤差和適應溫度的變化。
螺旋輸送機各傳動部位均采用浮動連接方式,吊軸承為萬向節結構,使螺旋體,吊軸承和尾部總成形成一個整體旋浮體,在一定范圍內可隨輸送阻力自由旋轉避讓,不卡料,不堵料;頭尾軸承座均在殼體外,所有軸承采用多層密封和配合密封技術,軸承使用壽命長。
螺旋軸與吊軸承、頭、尾軸聯接均采用嵌入舌式,安裝、拆卸不需軸向移動,維修方便。、芯軸長、吊掛少、故障點少;采用變徑結構,增大吊軸承處容積,避免吊軸承與物料接觸,吊軸承壽命可達兩年以上;
螺旋輸送機通常由螺旋輸送機本體、進出裝置、驅動裝置三大部分組成。 螺旋機本體由頭節、中間節、尾節三部分組成。
一般情況下,出廠總裝時將螺旋輸送機中間節按長度長短依次排列,長的中間節靠近頭節,相同長度的中間節則挨在一起,如果有特殊要求,則在訂貨時給出排列順序。在螺旋輸送機頭節內裝有支推軸承承受軸向力,在中間節和尾節內裝有用軸承支承螺旋軸,此外,在螺旋輸送機尾節內還裝有可軸向移動的徑向軸承以補償螺旋軸長度的誤差和適應溫度的變化。
螺旋輸送機各傳動部位均采用浮動連接方式,吊軸承為萬向節結構,使螺旋體,吊軸承和尾部總成形成一個整體旋浮體,在一定范圍內可隨輸送阻力自由旋轉避讓,不卡料,不堵料;頭尾軸承座均在殼體外,所有軸承采用多層密封和配合密封技術,軸承使用壽命長。
