礦用刮板輸送機減速機結構圖詳細圖解

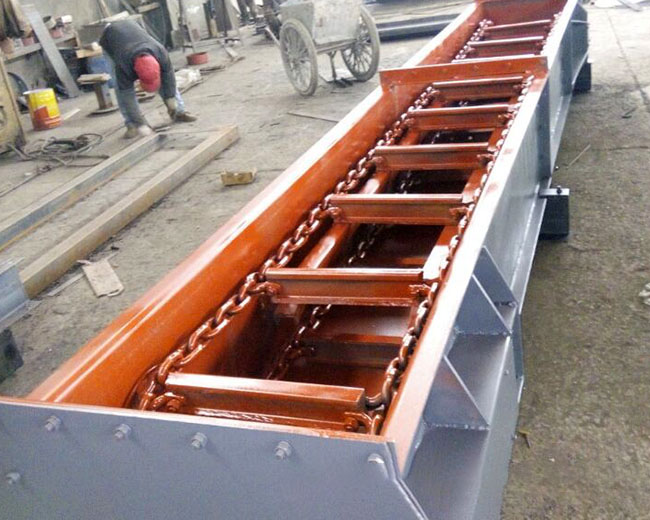

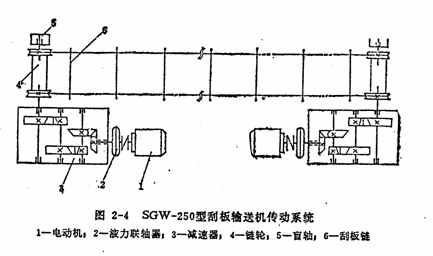

礦用刮板輸送機可用于水平運輸,亦可用于傾斜運輸。沿傾斜向上運輸時,煤層傾角不得超過25°,向下運輸時,傾角不得超過20°,當煤層傾角較大時,應安裝防滑裝置??蓮澢伟遢斔蜋C(jī)允許在水平和垂直方向作2°~4°的彎曲。傳動系統由電動機、減速機、聯軸器組成,礦用刮板輸送機的動力部分。傳動系統的布置有垂直型和水平型兩種基本形式,也可以根據現場位置調整。為便于安裝,傳動裝置下設計有安裝電動機、減速機的底架。
拉緊裝置的主要作用是通過絲桿拉動尾部鏈輪軸承座,使尾部鏈輪后移張緊刮板鏈。按刮板輸送機溜槽的布置方式和結構,可分為并列式及重疊式兩種,按鏈條數目及布置方式,可分為單鏈、雙邊鏈、雙中心鏈和三鏈4種。頭輪組件由傳動軸、鏈輪、軸承部分組成。鏈輪通過鍵連接在傳動軸上,減速機輸出的動力通過傳動軸和鏈輪傳遞給刮板鏈,使刮板鏈進行無極封閉循環運動。機尾架主要是支承尾輪組件和拉緊裝置。刮板鏈用鏈條、連接環和刮板組成。刮板通過連接環連接和固定在鏈條上,通過刮板的推動或拉動來運輸物料。
礦用刮板輸送機用途廣泛,在飼料廠扮演著非常重要的角色,尤其是大型飼料廠不可缺少的設備。其類型包括:水平刮板輸送機、傾斜刮板輸送機和自清式刮板輸送機。刮板輸送機看起來簡單,但在實際生產中,它是故障頻率高的設備,對刮板輸送機正確的維護和使用就顯得尤為重要。本文將借鑒一些國外的經驗,結合國內飼料廠的實際,討論一下這方面的問題。首先,簡單介紹一下刮板輸送機的設計思路,以便大家更好地理解有關維護和使用過程中的問題。
礦用刮板輸送機在飼料廠和糧食加工廠中使用很多。它可以水平或有一定角度向上或向下傳送原料和成品。輸送機的基本構造是由鏈條和上面的刮板組成,它可以設計成各種結構,如多入口、中間卸料、不同傾斜角度。設計的靈活性使現代刮板輸送機在飼料廠中用途廣泛。專業化的設計可以使刮板機以很陡的坡度運行,且有好的自清功能。有些輸送機裝有鏈條斷裂或阻塞保護開關和尾輪軸速度監視。
礦用刮板輸送機可輸送的物料舉例:煤粉、碎煤、煙灰、碳黑、碳酸氫銨、硫鐵礦粉、氯化銨、銅精礦粉、氧化鋁粉、石膏粉、石灰石粉、蘇打粉、尿素、活性 碳、氯化鈉、硅酸鈣、石棉粉、合成樹脂、橡膠粉、電石、陶土、合成肥料、粉粒狀農藥、硫酸鋇、硫銨、純堿、粉粒狀醫藥、小麥、大豆、大米、糖、淀粉、碎木碳、木片、鋸末、聚乙烯醇合成洗滌劑、飛灰磷肥等等。通用型埋刮板輸送機不適應輸送高溫的、有毒的、易爆易燃的、磨損性很強的、腐蝕性很強的、粘附性很強的、懸浮性很強的、流動性特好的、堅硬的和脆性很大又不希望被破碎的物料。刮板輸送機是常用的輸送機類型,常用于煤粉、碎煤、礦粉、糧食等產業中。
刮板輸送機的工作原理是,將敞開的溜槽,作為煤炭、矸石或物料等的承受件,將刮板固定在鏈條上(組成刮板鏈),作為牽引構件。當機頭傳動部啟動后,帶動機頭軸上的鏈輪旋轉,使刮板鏈循環運行帶動物料沿著溜槽移動,直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行,完成物料的輸送
