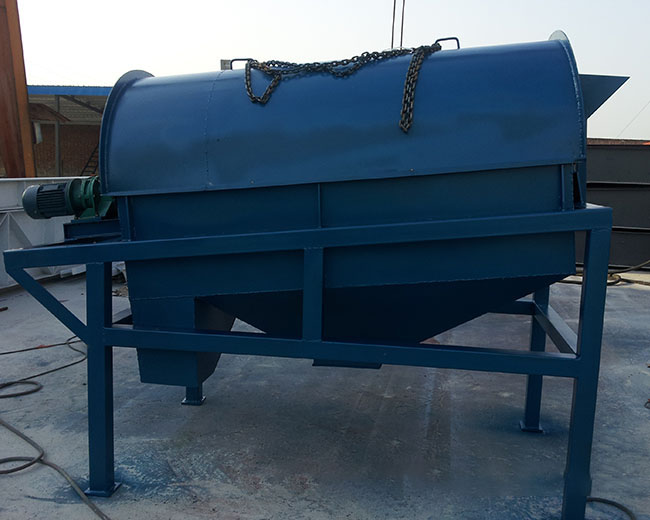

堆肥篩分機是復混肥生產中常用設備，是有機肥料或者生物肥料、復混肥料生產中較常用的設備，主要用于半成品、成品與返料的分離，也可實現成品的分級，使成品均勻分類。采用組合式篩網，便于維修與更換，該機結構簡單，操作方便，運轉平穩。

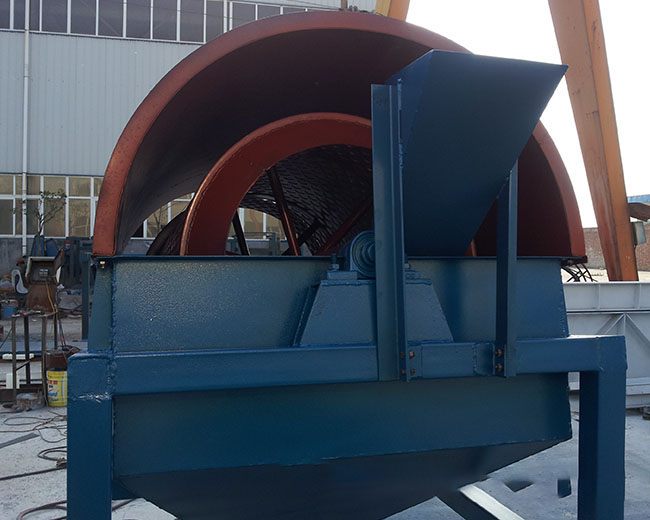

堆肥篩通過對物料在滾筒中的運動狀態和透篩過程進行分析,得到了一系列與滾筒篩分機結構參數和工藝參數相關的定量和定性的結論,根據這些結論并結合堆肥生產過程的相關特點和要求,對堆肥滾筒篩分機進行了設計計算。堆肥滾筒篩分機主要處理的物料為畜禽糞便的堆肥產物,其物料容重約為0.7 t/m3,要求滾筒篩分機的處理能力為5 t/h。對滾筒建立數學模型,計算得到滾筒的直徑、長度和旋轉速度等,并對應設計了適用于該滾筒篩分機的傳動系統,同時對滾筒篩分機的機架及外罩部分、托輪和擋輪部分、進出料口等進行了設計。使用有限元分析軟件對傳動系統中的關鍵部件—一鏈輪進行了校核分析,確定了其終設計參數。使用離散單元法軟件對影響滾筒篩分機工作效果的因素進行了模擬試驗分析,根據試驗結果對原有設計參數進行了優化.

堆肥篩選機,包括底座,支柱,彈簧座和箱體,所述支柱固定在底座上,所述彈簧座安裝在支柱上,所述箱體外側設置有支撐板,所述彈簧座上安裝有槽鋼,所述支撐板分別與箱體和槽鋼焊接,所述箱體內水平安裝有篩網和第二篩網,所述箱體上安裝有通風管,電熱板和進料斗,所述通風管一端安裝有排風機,所述電熱板上安裝有電線,所述箱體底部安裝有擋板,所述擋板內固定有振動電機,所述箱體一端設置有三個排料管,本發明的肥料篩分機篩分效果好,能夠排出篩分過程中產生的粉塵,具有加熱干燥功能.
