旋振篩快速更換篩網鎖緊裝置設計制作

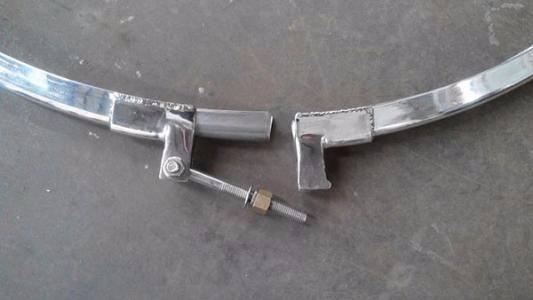

   目前的旋振篩,每層篩格的聯結采用束環和螺栓緊固聯結,主要是在束環開口的兩端分別焊接一個螺栓鼻和一個螺栓扣,在螺栓鼻和螺栓扣上裝配有螺桿及其螺母。這種結構在每層篩格聯結或拆卸時,均需要扳手進行,如果是型號較大的旋振篩還需要兩個人才能完成,裝卸都很費力費時。
旋振篩束環
實用內容
    本實用新型的目的是設計一種裝卸快速、省力的旋振篩束環快速鎖緊裝置。本實用新型的技術解決方案是以如下方式完成的,它包括有束環和螺桿、螺母,其特征在于在束環開口兩端外側分別固定有一個端頭向外撬起的彈性螺栓架,螺栓架上靠束環側固定有一個下端口壓在束環外側面上的夾卡,其中一螺栓架上軸接有一個自動扳手,自動扳手軸端里側設有一轉軸轉動連接一個活動夾頭,自動扳手軸端的中間槽孔內配有一個一端固定在活動夾頭一端由臺階和彎頭與槽孔配合能鎖緊或松開自動扳手的彈簧片,活動夾頭另一端有一與螺桿配合能卡緊或松開螺桿頭的開口槽,螺桿上有叉軸軸接在束環開口另一端的螺栓架上。上述螺桿上的叉軸可設在一個與螺母成一體的加長絲套上,通過旋轉螺母可有效調整螺桿的長度。使用本裝置不用任何工具,一個人便可完成旋振篩篩格的裝配和拆卸,并可大大縮短裝配和拆卸的時間。

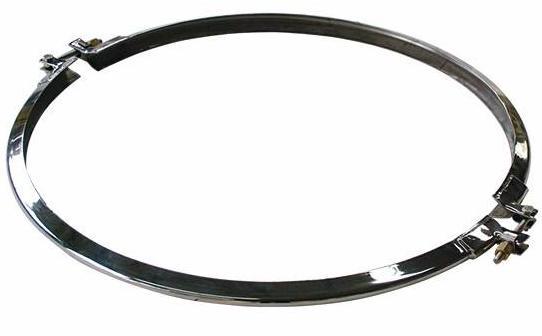

旋振篩束環
圖1為本實用新型的結構示意圖;圖2為圖1中自動扳手與自鎖彈簧片的4向視圖;圖3為圖1中束環與鎖緊夾的8向視圖。圖中,1.束環,2.自動扳手,3.自鎖彈簧片,4.自動扳手與活動夾片的轉軸,5.活動夾頭,6.螺桿,7.叉軸,8.調整螺母,9.彈性螺栓架,10.夾卡。
本實用新型是對現有旋振篩篩格束環的改進,主要是在束環1的開口兩端外側分別固定一個端頭向外撬起的彈性螺栓架9,螺栓架上靠束環一側固定有一個下端口壓在束環外側面上的夾卡10,其中一螺栓架上軸接有一個自動扳手2,自動扳手的軸端里側設有一轉軸轉動連接一個活動夾頭5,自動扳手軸端的中間槽孔內配有一個一端固定在活動夾頭一端由臺階和彎頭與槽孔配合能鎖緊或松開自動扳手的自鎖彈簧片3,活動夾頭另一端有一與螺桿6配合能卡緊或松開螺桿頭的開口槽,螺桿上有叉軸7軸接在束環開口另一端的螺栓架上。上述螺桿上的叉軸設在一個與螺母成一體的加長絲套上,通過旋轉螺母可有效調整螺桿的長度。上述螺桿上的叉軸設在一個與螺母成一體的加長絲套上,通過旋轉螺母可有效調整螺桿的長度。
 使用本裝置的操作步驟如下安裝時,先用手調整好調整螺母,使螺桿上的鎖距跟束環的開口距離相適應,再用手按下自動扳手,自鎖彈簧片從自動扳手軸端的槽里穿出,由臺階和彎頭將扳手壓緊,活動夾頭端部的開口卡住螺桿頭將兩個束環環口鎖緊,篩格被固定。拆卸時,用手按下自鎖彈簧片,向上扳動自動扳手,活動夾頭被打開自動下落與螺桿頭脫離,即可完成拆卸工作。
1.旋振篩束環快速鎖緊裝置,它包括有束環和螺桿、螺母,其特征在于在束環開口兩端外側分別固定有一個端頭向外撬起的彈性螺栓架,螺栓架上靠束環側固定有一個下端口壓在束環外側面上的夾卡,其中一螺栓架上軸接有一自動扳手,自動扳手軸端里側設有一轉軸轉動連接一個活動夾頭,自動扳手軸端的中間槽孔內配有一個一端固定在活動夾頭一端由臺階和彎頭與槽孔配合能鎖緊或松開自動扳手的彈簧片,活動夾頭另一端有一與螺桿配合能卡緊或松開螺桿頭的開口槽,螺桿上有叉軸軸接在束環開口另一端的螺栓架上。
2.根據權利要求1所述的旋振篩束環快速鎖緊裝置,其特征在于螺桿上的叉軸可設在一個與螺母成一體的加長絲套上。
 旋振篩束環快速鎖緊裝置,它包括有束環和螺桿、螺母,其特征在于在束環開口兩端外側分別固定有一個端頭向外撬起的彈性螺栓架,螺栓架上靠束環側固定有一個下端口壓在束環外側面上的夾卡,其中一螺栓架上軸接有一自動扳手,自動扳手軸端里側設有一轉軸轉動連接一個活動夾頭,自動扳手軸端的中間槽孔內配有一個一端固定在活動夾頭一端由臺階和彎頭與槽孔配合能鎖緊或松開自動扳手的彈簧片,活動夾頭另一端有一與螺桿配合能卡緊或松開螺桿頭的開口槽,螺桿上有叉軸軸接在束環開口另一端的螺栓架上。使用本裝置不用任何工具,一個人便可完成旋振篩篩格的裝配和拆卸,并可大大縮短旋振篩裝配和拆卸的時間。
