拍擊式振動篩簡介

      拍擊式振動篩的標準稱號是拍擊式標準振篩機，簡稱拍擊篩,是實驗室的常用檢測儀器之一，是試驗篩檢測粒度的專用設備，廣泛應用與地質、冶金、化工、醫藥、國防等部門科研生產試驗室，對物料進行篩分檢測。適用于普通磨料粒度組成檢查、超硬材料生產分級及料度組成檢查。

奧創拍擊式振動篩特點：
1、結構成熟，壽命長，維護成本低
2、傳動精確，一致性好
3、篩分效率高
4、環保潔凈
5、定時功能，確保檢驗效果 。

拍擊篩工作原理

電機通過同步帶，帶動齒輪變速后使主軸轉動，主軸帶動偏心輪使滑板帶動試驗篩左右搖動，同時帶動頂桿齒輪轉動，頂擊拍錘，拍擊試驗篩，使試驗篩、分樣篩中的物料篩分。

結構圖紙

裝篩格部分：作一次定位。把試驗篩在托盤上好放，調整到便于裝卸的位置，將絲桿下面的羅母擰緊。將Φ200試驗篩托盤兩側的頂絲擰緊。
潤滑部分：有人工潤滑和自動工潤滑兩種。 機體上部有4個注油孔，為人工定時注油。潤滑各摩擦件。 自動潤滑，向機座內注入一定高度的潤滑機油，當轉動軸轉動時，給油環把潤滑油送到各個需要潤滑的位置。在使用前注意給油箱加油，由于各個廠家生產的工藝不同，加油數量應該根據油窗位置情況而定。
自動停車裝置：由撥動開頭、按鈕、中間繼電器、時間繼電器組成。定時多少調時間繼電器上的±±鍵即可。
接電源試機：電控盒上的線接入電源，開車前將拍塊下面的頂桿提起，看電動機的回轉方向與紅頭的指向是否相同，相同時方可放下頂桿。本機安裝在有地腳螺栓的水平基礎上，按電工規程安裝電路與接地。接通電源開機前將拍塊下面的頂桿提起。電機的轉向與電機上的紅箭頭方向相同時方可將頂桿放下來。 機器換位置，換電源時都要這樣做。

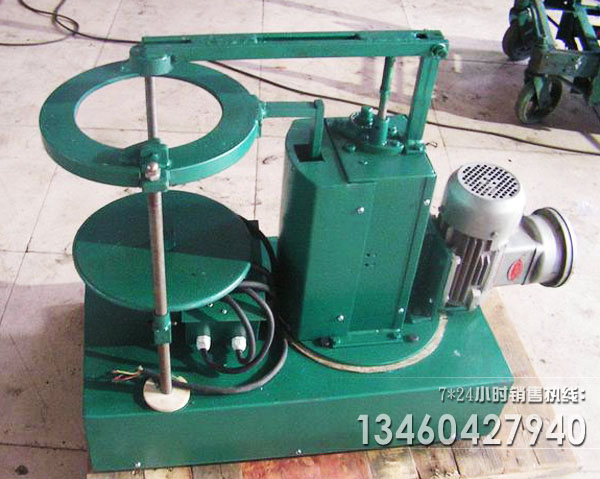

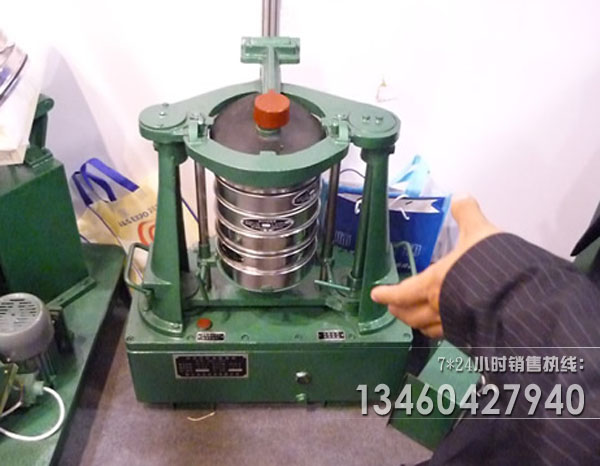

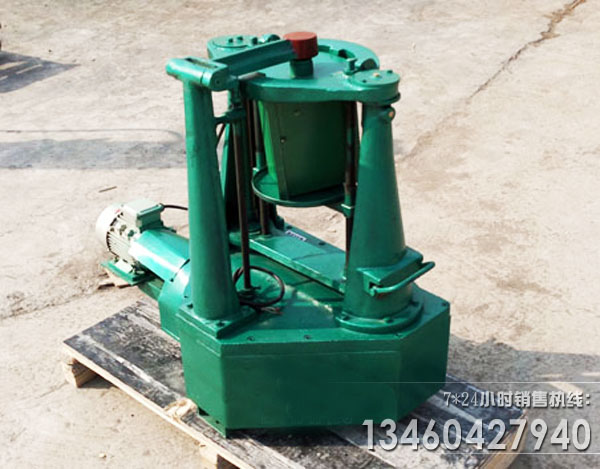

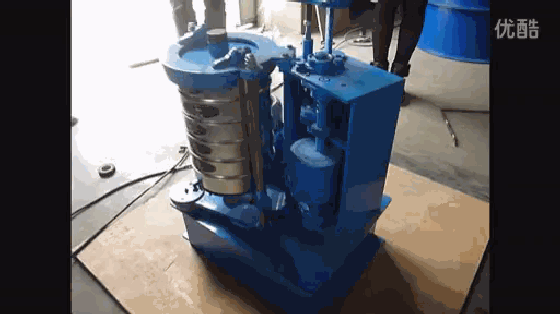

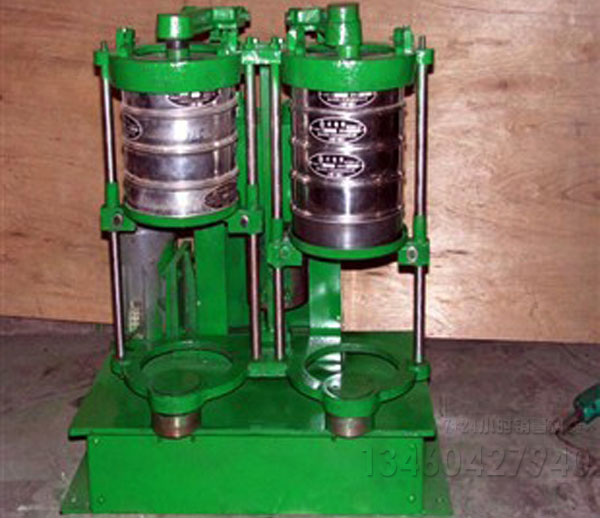

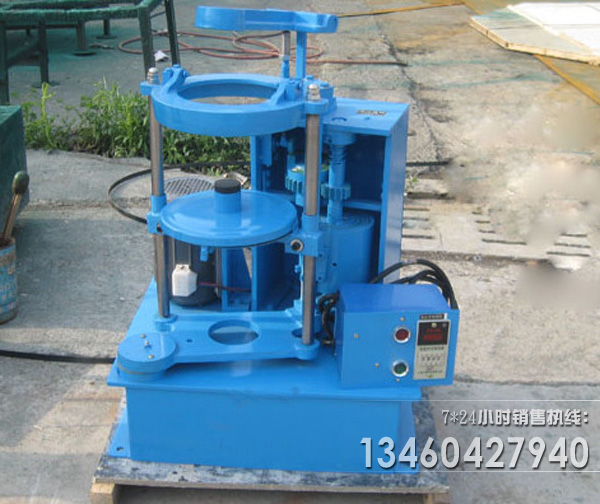

拍擊篩實拍圖片

使用廠家須知

1電機不運轉
（1）確認電源 打開開關

（2）電纜線長度不足使接觸不良       @換電纜線

（3）電纜線是否斷線            @換電纜線
（4）單項運轉而線圈燒掉            @換電機

（5）注入過多潤滑油             @持續運轉

2、異狀聲音
（1）束環螺絲未鎖緊             @鎖緊銅螺母

（2）束環未完全嵌合            @鎖緊銅螺母

（3）基臺不穩定              @穩定基臺

（4）彈簧斷掉               @更換新彈簧

（5）機體與其他硬體接觸          @挪出空間約10公分

（6）電機合金鋼螺絲松脫          @確實鎖緊

（7）排料口與它物接觸           @使其不接觸

3、物料無法自動排出

（1）電機運轉方向錯誤               @調整電源線間距

（2）上下偏心塊的夾角過大         @使角度小于90度
（3）上下偏心塊裝置錯誤              @重偏心塊在上輕偏心塊在下

4細網易破損
（1）原料直接沖擊而面          @改用緩沖器

（2）細網沒有拉緊              @宜換網面重新更換

（3）粗網已經破損              @宜換粗網

（4）橡皮膠墊磨薄              @更換

5不銹鋼框出口裂開

（1）銜接過重之管或吊重物        @使出口隔離

（2）束環沒有均勻鎖緊就          @鎖緊束環
