礦用振動篩
適用物料:燒結礦、自然礦、焦炭及其它粉狀物料
價格區間:1-50萬/臺 處理能力:5-500t/h
礦用振動篩簡介
礦用振動篩主要包含振動電機式和激振器式兩種,簡稱礦用篩。主要用于冶金、礦山、煤炭、建材、電力、化工等行業,尤以冶金行業用途為廣泛,是高爐槽下、焦化廠、選礦廠常用的篩分機械。
礦用篩是很多篩機的統稱,其實高效重型篩、自定中心振動篩、橢圓振動篩、脫水篩、圓振篩、香蕉篩、直線振動篩等形式的篩機都可以成為礦用振動篩,在經過不同行業的不同配置加工改良,針對礦山行業所獨有的一批篩機類型。
礦用振動篩是一個比較精密的設備,沒有多年的制造經驗,容易導致很多故障,為了您不受損失請不要自行按照流出的圖紙加工制造。歡迎來電奧創咨詢。
礦用振動篩特點:
1、結構新穎,技術參數先進,處理能力大,篩分效率高;
2、采用筒體式偏心軸激振器及偏塊調節振幅,使用維修方便;
3、采用彈簧鋼編織篩網或沖孔篩板,使用壽命長,不易堵孔;
4、采用橡膠隔振彈簧,壽命長、噪聲小、過共振區平穩等;
5、采用塊偏心作為激振力,激振力強;
6、篩子橫梁與篩箱采用高強度螺栓聯接,無焊接;
7、篩機結構簡單,維修方便快捷;
8、采用輪胎聯軸器,柔性聯接,運轉平穩;
9、篩分效率高、處理量大、壽命長;
10、過多年生產實踐,證明該系列篩機具有處理量大,技術參數合理,結構強度、剛度高,系列化、通用化、標準化程度高,運轉平穩可靠、噪音小、維護檢修方便等一系列優點。
礦用篩技術參數
礦用振動篩試機視頻
型號 | 篩面 | 給料粒度 (mm) | 電機功率 (kW) | 產量 (t/h) | 重量 (t) | |
面積(㎡) | 傾角度 (°) | |||||
ZK1022 | 2.25 | -5~5 | <250 | 3×2 | 4.5-90 | 2.2 |
ZK1230 | 3.6 | -5~5 | <250 | 4×2 | 7.2-144 | 2.6 |
ZK1237 | 4.5 | -5~5 | <250 | 5.5×2 | 9-180 | 3.1 |
ZK1437 | 5.25 | -5~5 | <250 | 5.5×2 | 12-250 | 3.2 |
ZK1445 | 6.3 | -5~5 | <250 | 7.5×2 | 12.6-252 | 4.1 |
ZK1637 | 6 | -5~5 | <250 | 5.5×2 | 12-240 | 3.5 |
ZK1645 | 7.32 | -5~5 | <250 | 11×2 | 95-280 | 4.5 |
ZK1837 | 6.75 | -5~5 | <250 | 11×2 | 90-270 | 5 |
ZK1845 | 8.1 | -5~5 | <250 | 11×2 | 16.2-234 | 5.5 |
ZK1852 | 9.45 | -5~5 | <250 | 11×2 | 18.9-378 | 5.9 |
ZK2045 | 9 | -5~5 | <250 | 11×2 | 16.2-324 | 6 |
ZK2052 | 10.5 | -5~5 | <250 | 11×2 | 21-420 | 6.4 |
ZK2060 | 12 | -5~5 | <250 | 15×2 | 24-480 | 7.6 |
ZK2445 | 10.8 | -5~5 | <250 | 15×2 | 21.6-432 | 7.4 |
ZK2452 | 12.6 | -5~5 | <250 | 15×2 | 25.2-504 | 8.2 |
ZK2460 | 14.4 | -5~5 | <250 | 15×2 | 28.8-576 | 9.2 |
ZK3045 | 13.5 | -5~5 | <250 | 15×2 | 27-540 | 10 |
ZK3052 | 15.75 | -5~5 | <250 | 22×2 | 31.4-628 | 10 |
ZK3060 | 18 | -5~5 | <250 | 22×2 | 17.5-525 | 11 |
ZK3645 | 16.2 | -5~5 | <250 | 22×2 | 37.8-756 | 12.2 |
ZK3652 | 18.9 | -5~5 | <250 | 22×2 | 43.2-864 | 13.4 |
ZK3660 | 21.6 | -5~5 | <250 | 22×2 | 43.2-864 | 14.3 |
ZK3675 | 27 | -5~5 | <250 | 30×2 | 54-1080 | 17.1 |
2ZK1022 | 2.25 | -5~5 | <250 | 4×2 | 4.5-90 | 3 |
2ZK1230 | 3.6 | -5~5 | <250 | 5.5×2 | 7.2-144 | 3.7 |
2ZK1237 | 4.5 | -5~5 | <250 | 7.5×2 | 9-180 | 4.4 |
2ZK1437 | 5.25 | -5~5 | <250 | 7.5×2 | 12-250 | 5 |
2ZK1445 | 6.3 | -5~5 | <250 | 15×2 | 12.6-252 | 6.9 |
2ZK1637 | 6 | -5~5 | <250 | 15×2 | 12-240 | 6.9 |
2ZK1645 | 7.32 | -5~5 | <250 | 15×2 | 95-280 | 8.6 |
2ZK1837 | 6.75 | -5~5 | <250 | 15×2 | 90-270 | 7.9 |
2ZK1845 | 8.1 | -5~5 | <250 | 15×2 | 16.2-234 | 8.1 |
2ZK1852 | 9.45 | -5~5 | <250 | 15×2 | 18.9-378 | 9 |
2ZK2045 | 9 | -5~5 | <250 | 15×2 | 16.2-324 | 9.1 |

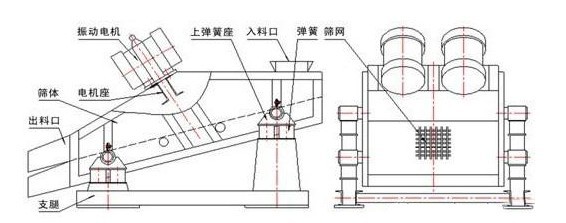

礦用篩結構圖紙
礦用篩結構圖紙
礦用篩由篩箱、振動電機、減振系統及底架等組成。
篩箱由篩框、篩板、襯板等組成。
振動電機采用高性能、高壽命的TZDC系列振動電機為激振源,調節振動電機激振力的大小,可以改變篩機的振動幅。
減振系統由橡膠彈簧和卡箍、支承座等組成。底架由料倉及底盤等組成。本系列振動篩的振動電機安裝方式可分為上振式和下振式,減振器安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

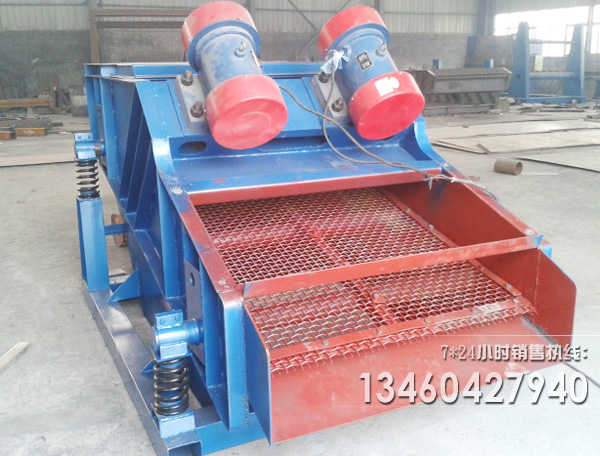

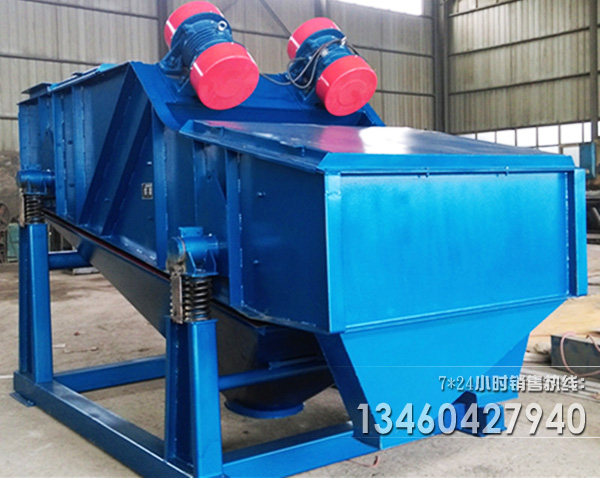

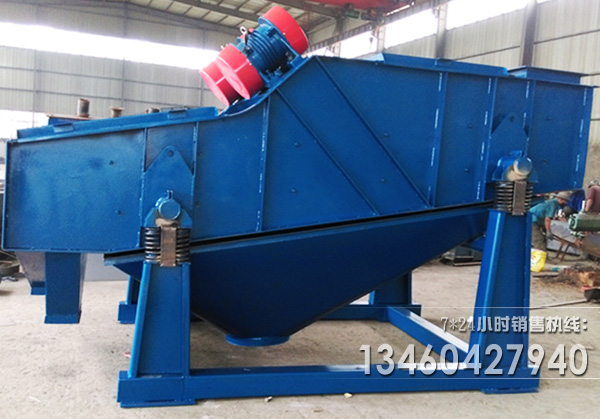

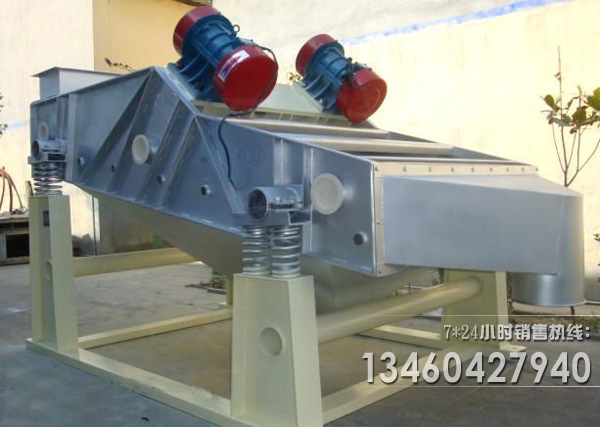

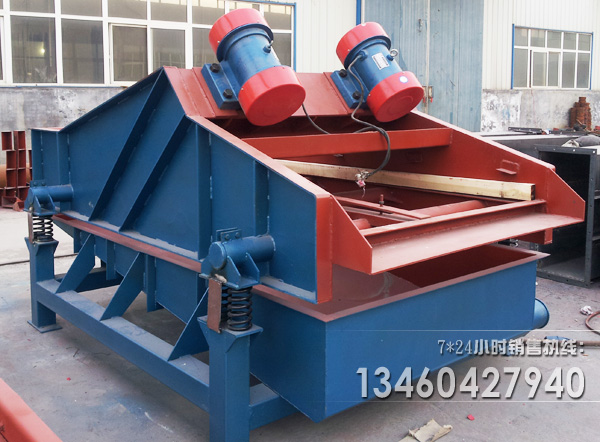

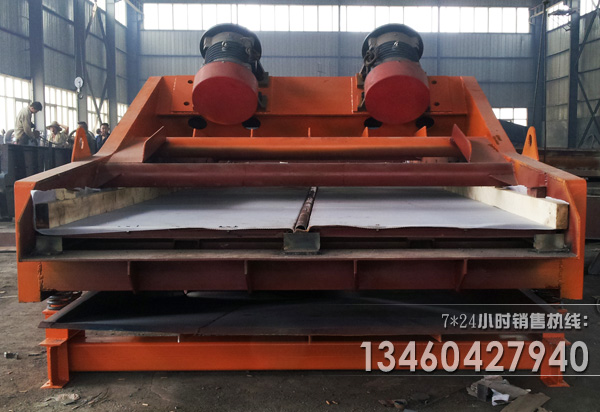

礦用篩真機圖片
使用廠家須知
礦用振動篩操作注意(1)、操作人員在工作前應閱讀值班記錄,并進行設備的總檢查。檢查三角帶的張緊程度、振動器中的油位情況,檢查篩面張緊情況、各部螺栓緊固情況和篩面破損情況。
(2)、振動篩啟動應遵循工藝系統順序。
(3)、在振動篩工作運轉時,要用視、聽覺檢查激振器和篩箱工作情況。振動篩停車后應用手觸摸軸承蓋附近,檢查軸承溫升。
(4)、振動篩停車應符合工藝系統順序。振動篩除特殊要求外,嚴禁帶料停車后繼續向篩子給料。
(5)、振動篩交接班時應把當班篩子技術狀況和發現的故障記入值班記錄。振動篩記錄中應注明零部件的損傷類別及激振器加、換油日期。
(6)、振動篩是高速運動的設備,振動篩運轉時操作巡視人員要保持一定的安全距離,振動篩以防發生人身事故。
礦用振動篩電機轉向
礦用振動篩維護和檢修的目的是了解振動篩的全面狀況,礦用振動篩并以修理和更換損壞、磨損的零部件的方法恢復篩子的工作能力。振動篩其內容包括日常維護、定期檢查和修理。
電機轉向指的是在一臺振動篩設備上,如果使用兩臺電機的話,此兩臺振動電機的方向應是相反方向,如果兩臺電機是相對轉向的話,處理的物料量是比較小的,但是振幅比較大、振動頻率是比較高的,如果兩臺電機是同向轉向的話,處理物料的量是比較大的、振幅是比較小的、振動頻率是比較低的,可以根據具體的生產要求來進行調節振動電機的轉向。
礦用振動篩較佳安裝角度是多少?
1、在客戶沒有特別要求的情況下,廠家會按標準的機型生產定做,那就是水平方向,也就是說四個支腿的高度是一樣的,然后四個腿上面有膨脹絲安裝孔,可以安裝在預制水泥地上面,以防在使用過程中啟、停的瞬間激振力過大,導致篩機移位。
2、如果客戶有特殊要求,比如說客戶現場有傾斜角要求,那么我們就會按照客戶的要求去生產滿足于要求的設備;
3、傾斜角度一般沒有特別嚴格的要求,大多數保持水平即可,如果說物料較容易篩分徹底,比如網孔比較大,并且物料投進的速度或者量也不大的情況下,只要物料從上面過一下即可篩分出來,篩機的時產我們也想相應提高一些,這樣情況下我們可以略微將出料口往下傾斜一點即可;
4、還有就是,如果我們的物料比較細小,網孔也小,產量要求也不是特高,我們往往也可以在保證時產的前提下,將出料口略微提高,這樣可以提高我們的篩分率。
