圓筒回轉篩
適用物料:大物料及中、小顆粒狀物料
價格區間:1-20萬/臺 處理能力:1-100t/h
圓筒回轉篩簡介
圓筒回轉篩分機適合于干法生產機制砂,也可用于顆粒狀的濕物料篩分。它是由若干個圓型狀篩網組成所以也叫圓筒篩。整體與地平面成傾斜狀態,外部被密封隔離罩所密封,以防止污染環境。圓筒篩根據不同分級要求,其分級級數一般從細到粗為1-4節,物料從細到粗分別從節到后一節篩網篩出,大于后一節篩網孔的物料從出料口排出。
圓筒篩在使用過程中,運轉緩慢均勻,沖擊振動很小、工作平穩、其安裝簡單,有時甚至不需要專門的基礎。可以直接放置于平整的地面或樓板上及料倉下。該機易于密閉收塵、維修量小、維修簡單、使用壽命長。是耐火材料、煤、河砂分級、砂石塊分級中經常使用的設備。

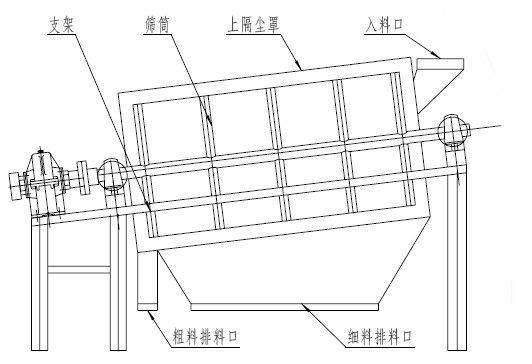

結構圖紙及參數
圓筒回轉篩分機是由圓形或六角形圓筒、機架、漏斗、減速器、驅動電動機及輔助結構等部分組成。需分級的物料由造粒機送入回轉篩進料口,經內篩筒螺旋推送進入后,在旋轉過程中通過內、外篩的篩選,可將半成品分為標準顆粒、大顆粒、細顆粒三個級別,實現各種顆粒分級。
項目參數型號 | SH1530 | SH1224 |
滾筒直徑mm | 1500 | 1250 |
滾筒長度mm | 3000 | 2400 |
處理能力t/h | 180-300 | 100-180 |
旋轉速度rpm | 15 | 15 |
電機功率kw | 11 | 7.5 |
出料粒度mm | 10-13 | 10-13 |
SH型回轉篩魏復混肥專用篩,可四級篩分,其中成品區有兩個區段。SH型回轉篩自帶料倉,料倉下部有扇形閘門,粗料段有溜槽可以將粗料直接送到運輸機械,便于工藝布置,用戶如要求成品區只設一個區段,即三級回轉篩,應在訂貨時說明。
SH型系列回轉篩型號說明:
Z H F 1-5 3-0
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └────────── 有效長度分類
│ │ │ │
│ │ │ └───────────- 有效直徑分類
│ │ │
│ │ └───────────── 帶分級
│ │
│ └──────────────- 回轉式
│
└──────────────── 篩分設備

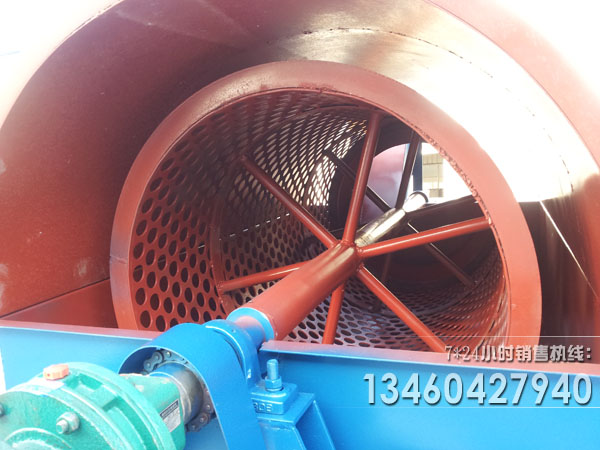

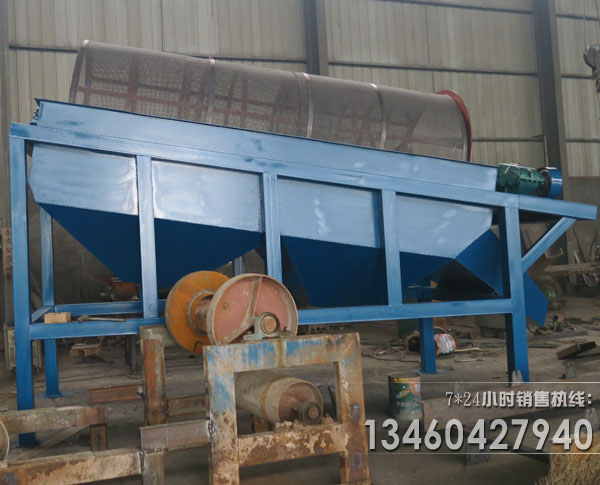

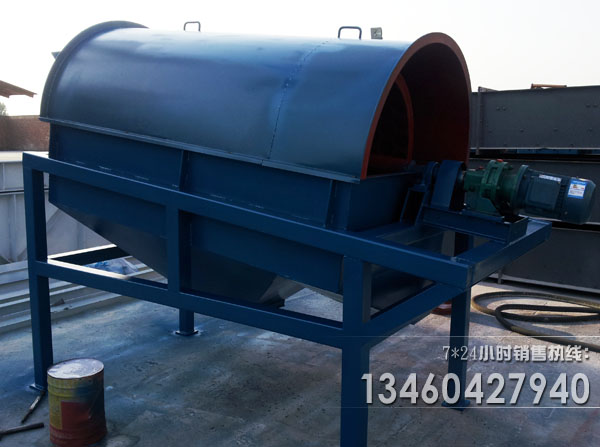

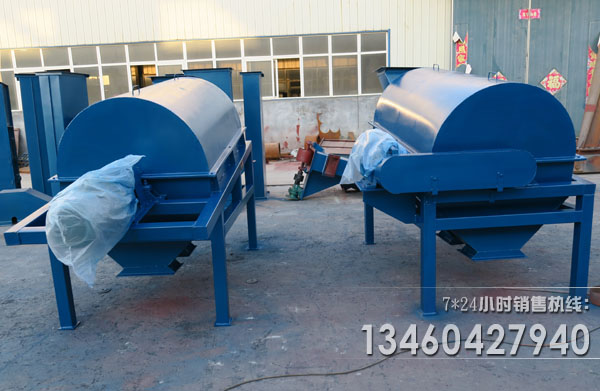

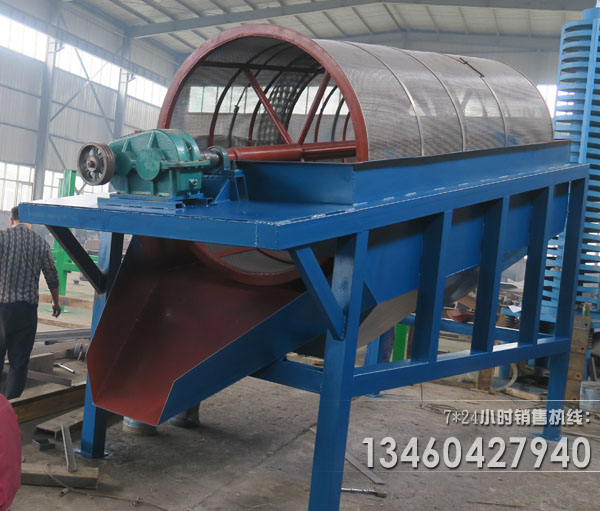

圓筒篩真機圖片

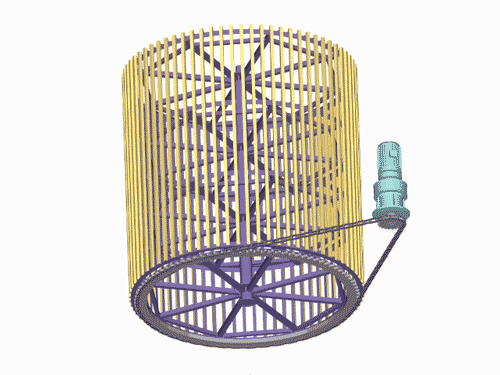

原理及作用
圓筒回轉篩分機電動機經減速機與滾筒裝置通過聯軸器連接在一起,驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后,由于滾筒裝置的傾斜與轉動,使篩面上的物料翻轉與滾動,使合格物料(篩下產品)經滾筒后端底部的出料口排出,不合格的物料(篩上產品)經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動,使卡在篩孔中的物料可被彈出,防止篩孔堵塞。滾筒篩砂機、滾筒篩分機與滾筒篩的原理構造幾乎相同,是人們對它的認識和叫法上存在差異。
與振動篩比較
1、篩分方式不同2、外形和結構不同
3、工作原理不同
4、分類不同
5、產量和適用場合不同
6、篩分精度不同
7、堵料情況不同
