方形搖擺篩簡介

搖擺篩' target='_blank'>方形搖擺篩篩分量大，多層分級設計，一機分兩組，一臺抵多臺使用，產量翻倍。 柔性篩分，加速度比普通振動篩低4-5倍，使用壽命提高，從而減少維護成本  大型靜電噴塑工藝，設備更加美觀、耐磨、防銹。廣泛適用于化工、冶金、有色金屬、非有色金屬、食品、磨料等行業。

方型搖擺篩是一種具有高精度大產量的篩分設備，它具有自清網效果佳，篩網利用率高壽命長，密封效果好。
篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作平面回旋式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分工作。

方形搖擺篩試機視頻

工作原理視頻

篩機搖動體即篩箱運動軌跡來看，方型回旋篩又稱往復篩，其驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據搖擺篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置（傾斜角度為0°~5°）?；匦Y的工作原理為，篩機起動后，篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作平面回旋式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分工作。

方形搖擺篩工作原理視頻

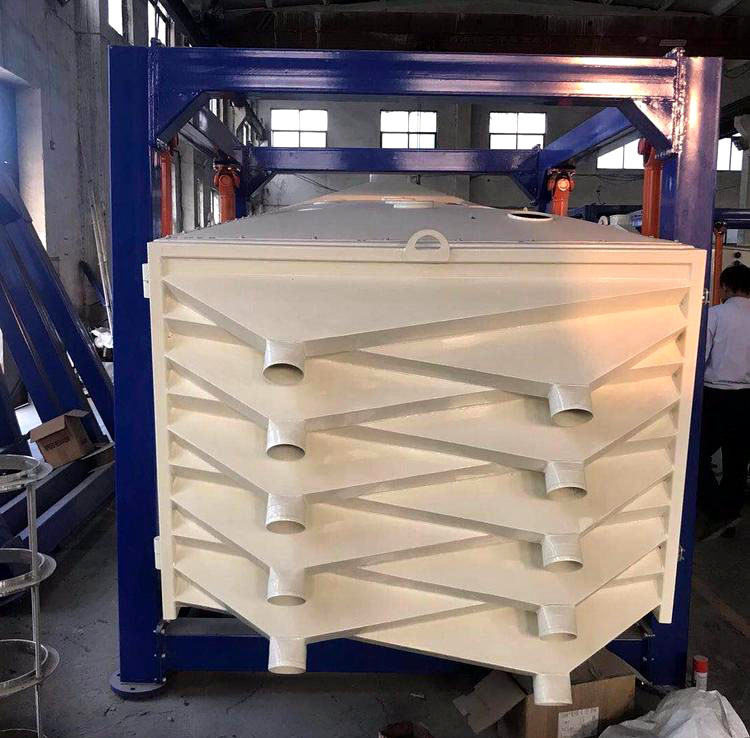

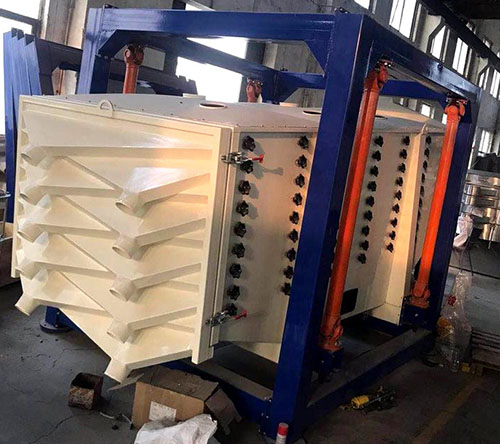

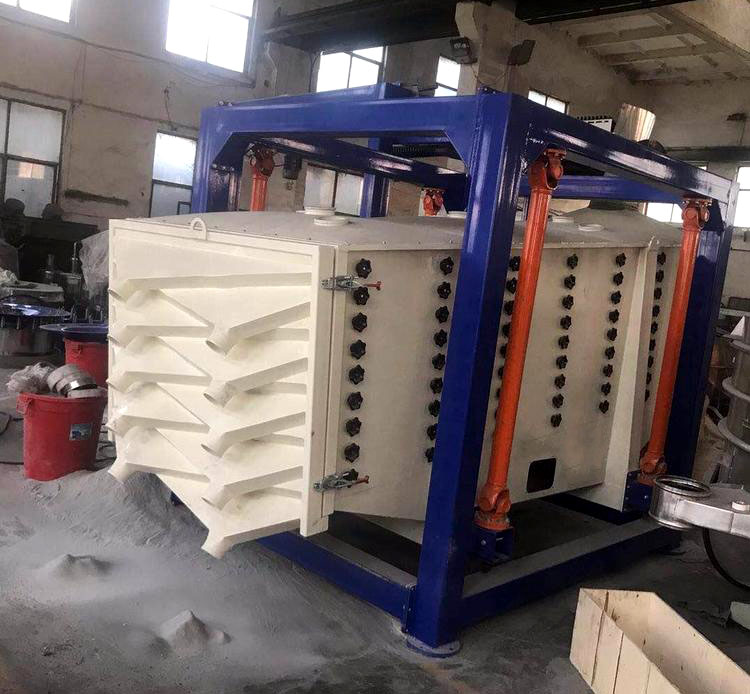

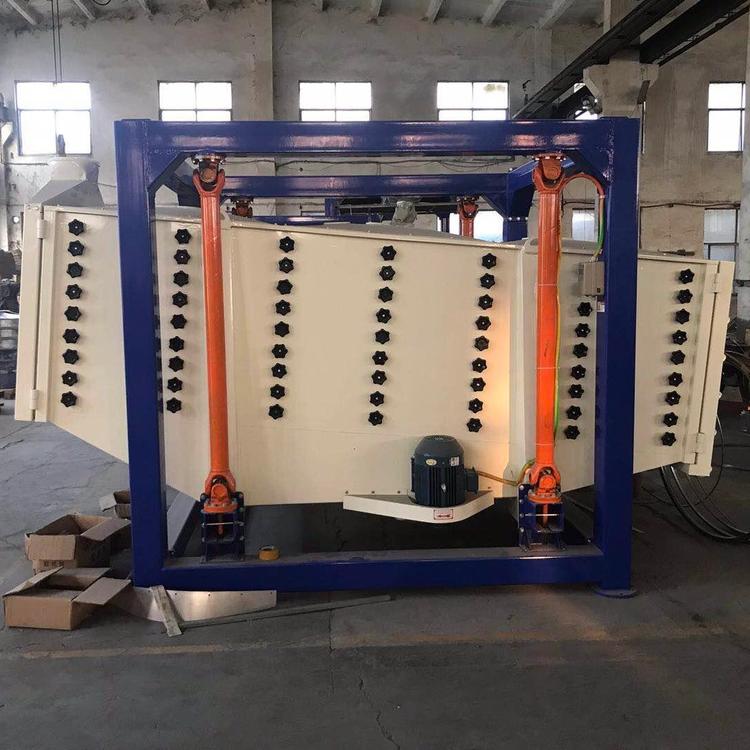

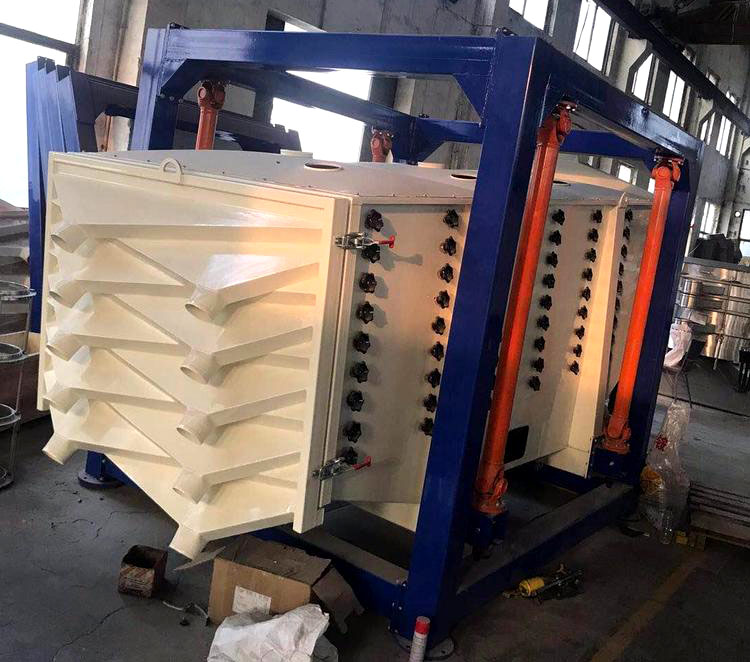

方形搖擺篩圖片

結構圖紙及參數

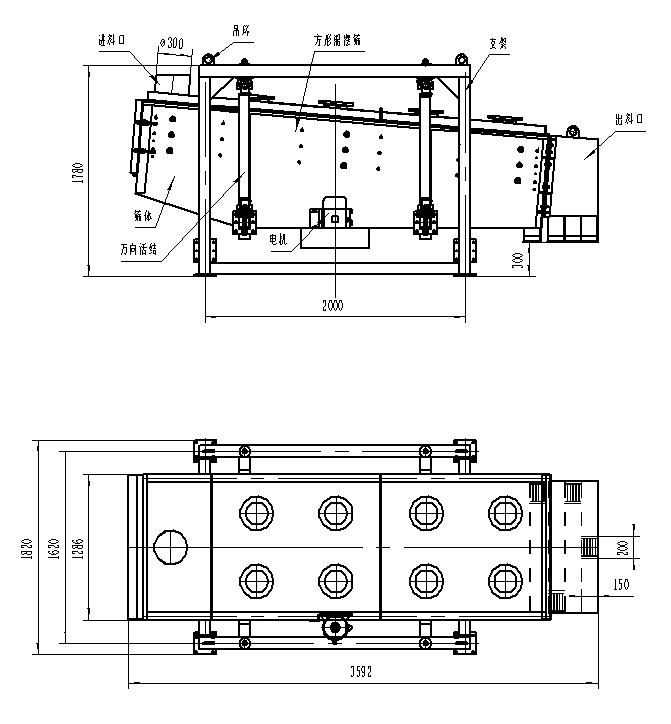

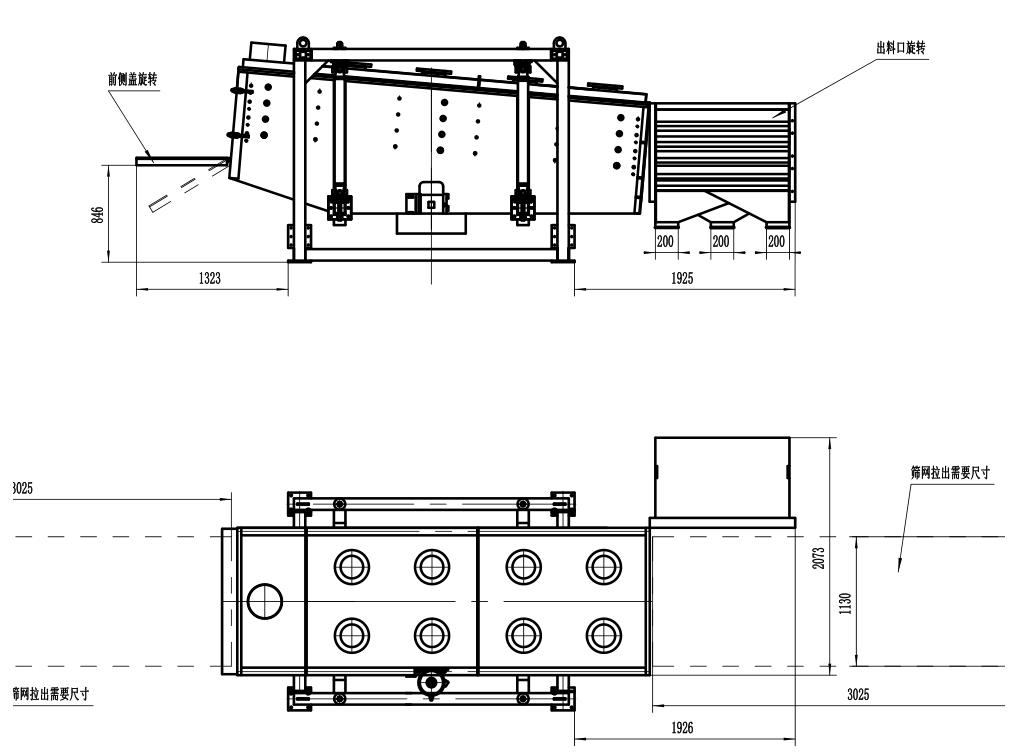

方形搖擺篩結構圖紙

方形搖擺篩參數

型號	有效篩 分面積(㎡)	功率 （kW	篩面傾角        (°)	層數	回轉頻次   (r/min)	篩箱行程 (mm)
FYBS1030	3	3	5～8	1-5	180-260	25-60
FYBS1036	3.6
FYBS1230	3.6	4	5～8	1-5	180-260	25-60
FYBS1236	4.32
FYBS1530	4.5	5.5	5～8	1-5	180-260	25-60
FYBS1536	5.4
FYBS1830	5.4	7.5	5～8	1-5	180-260	25-60
FYBS1836	6.48
FYBS2030	6	7.5	5～8	1-5	180-260	25-60

與圓形搖擺篩區別

1、物料篩面運行軌跡（方形：物料進行水平圓周回旋運動，圓形：進行圓周和低拋運動）
方形搖擺篩由于箱體略微傾斜的設計，物料會在網面上進行前后直線運動和平面圓周運動，圓周運動負責將物料分散開并篩選，直線運動負責輸送物料；
圓形搖擺篩模仿人工篩分，物料在篩網上會被搖晃散開并被輕微向上低拋，在層層篩箱內重復，被按照需求篩分。
2、適用物料
方形搖擺篩對碳素、石英砂、機制砂、壓裂砂等物料有不錯的篩分效果；圓形搖擺篩可以用于篩分面粉、食鹽、石墨等精密、性脆、不規則物料。
3、產量
方形搖擺篩篩網孔徑要比圓形搖擺篩更多，這也就注定了單位面積內方形篩會比圓形篩篩分量更大，效率更高（方形搖擺篩篩分精度可達98%以上，而圓形搖擺篩精度則在93%~95%之間）。
不過并不是效率高就更好哦~，圓形搖擺篩的細密篩網使得它在處理精密物料（600目以下）時，會發揮更好的效果！
4、安裝條件
硬化地面是方形搖擺篩的安裝要求，而圓形搖擺篩除了地面硬化，還要求沒有坡度（構造原因）。
