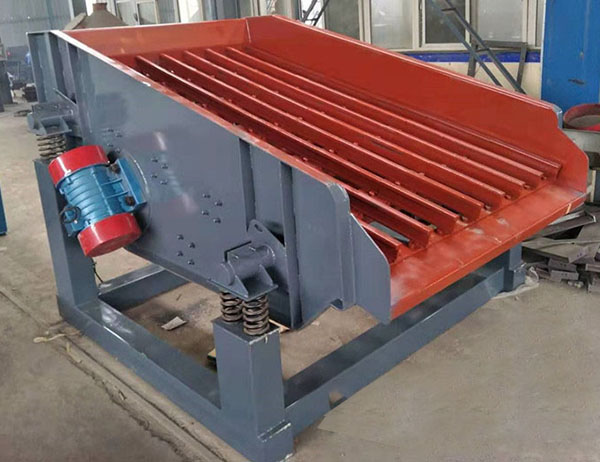

礦山振動篩
適用物料:大塊、礦山
價格區間:100000-1000000元/臺 處理能力:50-200T/H
相關推薦
礦山振動篩介紹
礦山振動篩顧名思義是使用在礦山礦石行業篩分分級的設備,該種設備大多為重型的篩機,處理大塊物料,我們可以為客戶提供詳細的圖紙尺寸,及很多種型號的說明,可以幫客戶選擇合適的礦山分級設備。圓振礦山振動篩

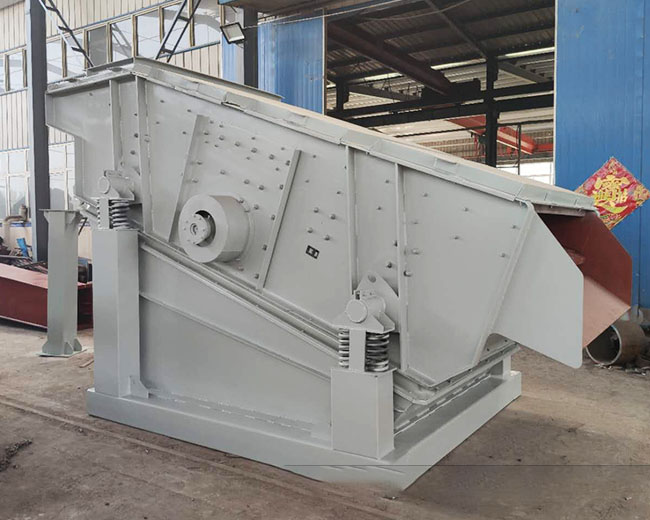

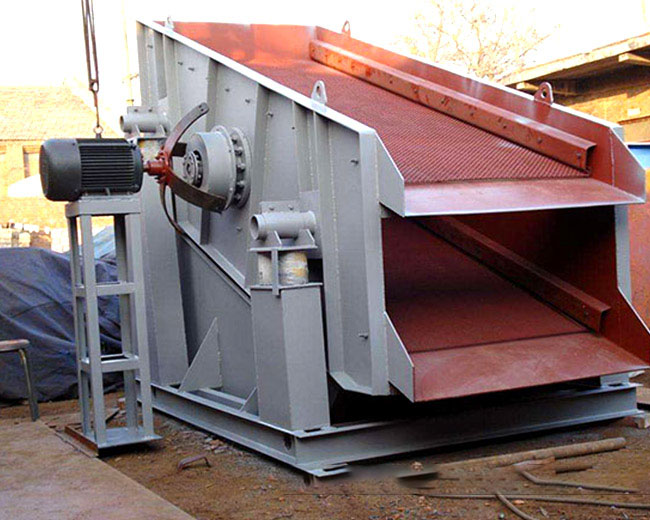

圓振礦山振動篩采用筒體式偏心軸激振器及偏塊調節振幅,物料篩淌線長,篩分規格多,具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點,該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。
直線礦山振動篩

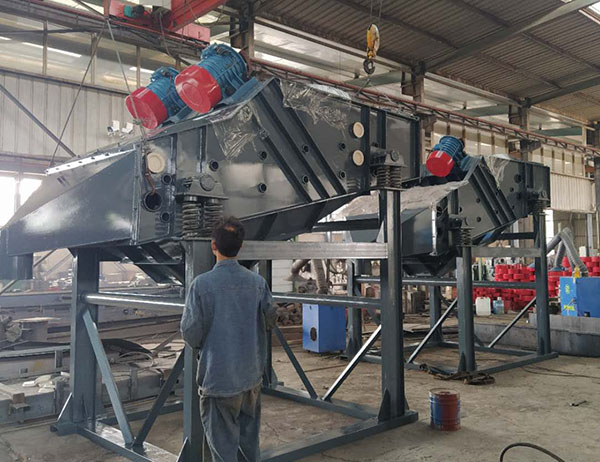

直線礦山振動篩采用雙激振器驅動,當兩臺激振器做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角,在激振力和物料自重力的合力作用下,物料在篩面上被拋起跳躍式向前作直線運動,從而達到對物料進行篩選和分級的目的???
直線圓振區別優勢
? 運動軌跡圓振動篩上的物料做圓形運動,直線篩上的物料向前做直線運動。
? 激振器
圓振動篩由于激振器是一根軸,利用慣性電機工作,所以又叫單軸振動篩,直線振動篩激振器由兩根軸組成,利用振動電機激振的原理工作,所以也稱雙軸振動篩。
? 堵孔現象
圓振動篩的物料在篩面上呈拋物圓形軌跡運動,使物料盡可能的分散從而提高了物料彈跳力,且卡在篩孔中的物料也可以跳出,減少了堵孔現象。
? 安裝布置
直線振動篩由于篩面傾角小,篩子的高度減小,便于工藝布置。
? 篩面傾角
根據物料的顆粒大小,圓振動篩可以變化篩面傾角,從而改變物料沿篩面的運動速度,提高篩機的處理量。一般而言,直線振動篩在生產中的篩面傾角較小。
? 材質
一般情況下,圓振篩制作時使用的板材較厚,箱體采用錳鋼制作,是為了抵抗篩分過程中物料的沖擊力。直線振動篩制作用料則以輕型板材或不銹鋼板材為主。
? 適用領域
圓振動篩主要篩分比重大、顆粒大、硬度高的物料,在礦上、煤炭、采石廠等礦山行業用途較廣。
直線篩主要篩分細顆粒、比重輕、硬度不高的物料,以干式粉狀、細顆粒狀或微粉物料為主,通常在食品、化工、建材、醫藥行業用途較廣。
? 處理能力
對于圓振動篩而言,由于激振器布置在篩箱重心的上方,故篩箱兩端橢圓長軸成下八字形,且給料端橢圓長軸的上端朝向排料方向,有利于物料迅速散開,而排料端橢圓長軸上端逆著排料方向,減輕物料運動速度,有利于難篩物料透篩,且圓弧狀的篩面又增大了篩機的有效面積,從而提高其處理能力。
另外,對于難篩物料,圓振動篩可以使主軸翻轉,從而使振動方向同物料運動方向相反,物料沿篩面運動速度降低(在篩面傾角與主軸轉速相同的情況下),以提高篩分效率。
? 環保性
直線振動篩可采取全封閉結構,無粉塵溢散,更利于保護環境。
型號參數大全
圓振礦山振動篩型號
號 |
給料粒度
mm |
處理量
t/h |
雙振幅
mm |
配用電機 |
單點動負荷
N
|
最大動負荷
N |
外形尺寸
長×寬×高 |
|
型號 | 功率Kw | |||||||
YA-1236 | <200 | 70-250 | Y160M-4 | 11 | ±802 | ±4008 | 3757×2364×2465 | |
YA2-1236 | <200 | 70-250 | Y160M-4 | 11 | ±802 | ±4008/ | 3757×2364×2465 | |
YA-1536 | <400 | 200-650 | Y160M-4 | 11 | ±931 | ±4665 | 3757×2670×2437 | |
YA1-1536 | <400 | 200-650 | Y160L-4 | 15 | ±931 | ±4665 | 3757×2715×2437 | |
YA-1236 | <400 | 250-750 | Y160M-4 | 11 | ±980 | ±4900 | 3757×2975×2437 | |
YA2-1236 | <400 | 250-750 | Y160L-4 | 15 | ±980 | ±4900 | 3757×3020×2437 | |
YA-1236 | <400 | 300-850 | 9-11 | Y160L-4 | 15 | ±928 | ±4640 | 4331×3020×2700 |
YA1-1236 | <400 | 300-850 | Y160L-4 | 15 | ±928 | ±4640 | 4331×3020×2700 | |
YA-1236 | <400 | 400-950 | Y160L-4 | 15 | ±1392 | ±6958 | 4904×3020×2943 | |
YA2-1236 | <400 | 400-950 | Y160L-4 | 15 | ±1392 | ±6958 | 4904×3020×2943 | |
YA-1236 | <400 | 450-1150 | Y180M-4 | 15 | ±2889 | ±14445 | 4945×3423×3501 | |
YA2-1236 | <400 | 450-1150 | Y180L-4 | 18.5 | ±2889 | ±14445 | 4945×3463×3501 | |
YA-1236 | <400 | 550-1350 | Y200L-4 | 22 | ±2889 | ±14445 | 6116×3619×3849 | |
YA2-1236 | <400 | 550-1350 | Y200L-4 | 30 | ±2889 | ±14445 | 6116×3619×3849 | |
YA-1236 | <400 | 600-1400 | Y200L-4 | 30 | ±2889 | ±14445 | 6091×3925×3846 | |
YA2-1236 | <400 | 600-1400 | Y200L-4 | 30 | ±2889 | ±14445 | 6091×3925×3846 |
參數 型號 | 層數 | 篩孔尺寸 (mm) | 給料粒度 (mm) | 處理量 (t/h) | 雙震幅 (mm) | 振動方向 角( °) | 電動機 |
支點動負荷(N) |
||
型號 | 功率 | 工作時 | 最大 | |||||||
ZKB0936 | 1 | 5~25 | <100 | 40 | 6~8 | 45 | Y132S--6 | 3*2 | ±800 | +4000 |
2ZKB1020 | 2 | 8~25 | <100 | 60 | 6~8 | 45 | Y132S--6 | 3*2 | ±800 | +4000 |
ZKBI025 | 1 | 8~25 | <100 | 60 | 6~8 | 45 | Y132S--6 | 3*2 | ±800 | +4000 |
ZKB1225 | 1 | 8~25 | <100 | 80 | 6~8 | 45 | Y132S--6 | 3*2 | ±800 | +4000 |
ZKB1236 | 1 | 10~25 | <100 | 100 | 6~8 | 45 | Y132M2--6 | 5.5*2 | ±100 | +5000 |
2ZKB1236 | 2 | 25~50 | <100 | 150 | 6~8 | 45 | Y132M2--6 | 5.5*2 | ±1000 | +5000 |
2ZKB1437 | 2 | 25~50 | <100 | 200 | 6~8 | 45 | Y132M2--6 | 5.5*2 | ±1200 | +6000 |
ZKB1542 | 1 | 25~50 | <100 | 200 | 6~8 | 45 | Y132M2--6 | 5.5*2 | ±1400 | +7000 |
ZKB1756 | 1 | 25~50 | <300 | 300 | 6~8 | 45 | Y160L--6 | 11*2 | ±1600 | +8000 |
2ZKB1756 | 2 | 25~50 | <300 | 400 | 6~8 | 45 | Y160L--6 | 11*2 | ±1800 | +9000 |
ZKB1836 | 1 | 25~50 | <300 | 400 | 6~8 | 45 | Y160L--6 | 11*2 | ±1600 | +8000 |
2ZKB1848 | 2 | 25~80 | <300 | 600 | 6~8 | 45 | Y160L--6 | 11*2 | ±1800 | +9000 |
ZKB1856 | 1 | 25~80 | <300 | 500 | 6~8 | 45 | Y160L--6 | 11*2 | ±1800 | +9000 |
2ZKH1856 | 2 | 25~80 | <300 | 600 | 6~8 | 45 | Y180L--6 | 15*2 | ±1800 | +9000 |
ZKB1863 | 1 | 25~80 | <300 | 500 | 6~8 | 45 | Y180L--6 | 15*2 | ±1800 | +9000 |
2ZKB2065 | 2 | 25~80 | <300 | 1000 | 6~8 | 45 | Y180L--6 | 15*2 | ±1900 | +9500 |
ZKB2452 | 1 | 25~80 | <300 | 800 | 6~8 | 45 | Y180L--6 | 15*2 | ±1900 | +9500 |
ZKB2460 | 1 | 25~80 | <300 | 800 | 6~8 | 45 | Y180L--6 | 15*2 | ±2000 | +10000 |
2ZKB3060 | 2 | 25~80 | <300 | 1000 | 6~8 | 45 | Y225M--8 | 22*2 | ±3000 | +15000 |
ZKB3675 | 1 | 25~80 | <300 | 1500 | 6~8 | 45 | Y225M--8 | 22*2 | ±3000 | +15000 |
