正弦交叉篩
適用物料：煤、碎石、砂
價格區間：200000-1000000 處理能力：500-1000T/H
相關推薦
正弦交叉篩簡介
正弦交叉篩是滾軸篩的一種，是軸上的篩片安裝形式不一樣，所以名字頁不一樣，正對安裝交正弦篩，交叉安裝叫交叉篩。
正弦交叉篩是專為篩分潮濕、易堵、細粒物料設計的，其大優點是解決了國內現有細粒（小于10、8、6mm，）物料篩分設備易堵、篩分效率低的難題。
不粘：組成篩孔的篩片是方向相反的“手搓式”運動，具有自清理功能；
不堵：篩分高濕煤時在篩軸下方設置自清理裝置，始終保持篩孔通透；
不吵：滾軸轉速極低，沒噪聲；
不臟：全封閉作業，沒有粉塵泄漏，不揚塵；
不壞---交叉篩性能可靠，三年免維護。
工作原理視頻
正弦交叉篩工作原理視頻
原煤8mm以細分級是個全球普遍存在的技術難題，由于原煤表水含量大，潮濕、細粒級、粘性物料互相粘結成團,松散困難,易粘附在篩面上堵塞篩孔,使篩面的有效篩分面積降低,導致篩分效率下降,料群不松散、不分層,整體運動,使篩分過程難以完成。因而潮濕、細粒物料的篩分是一項急需解決的重大課題。

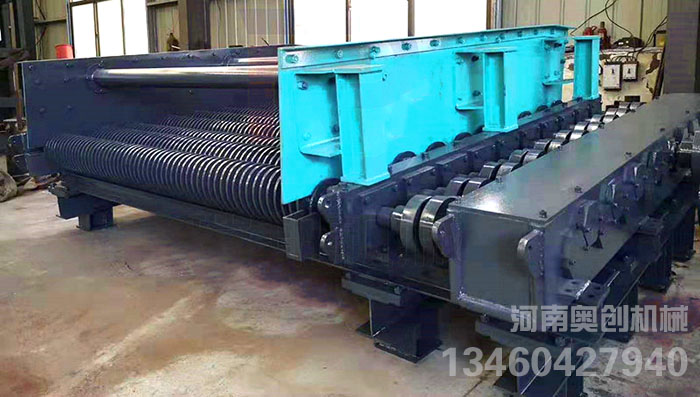

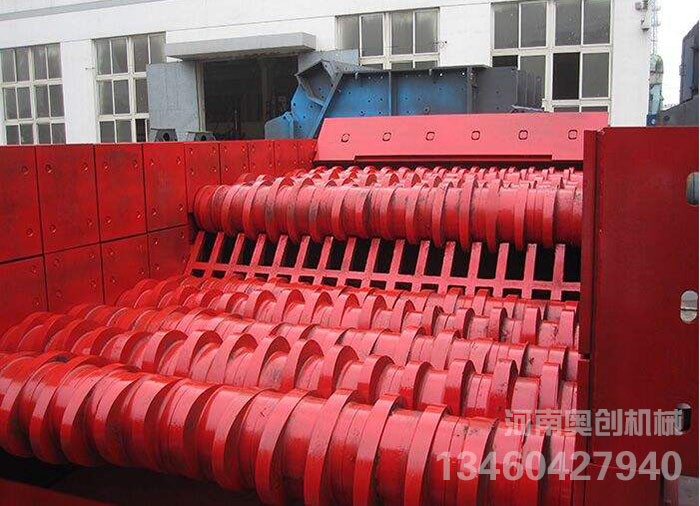

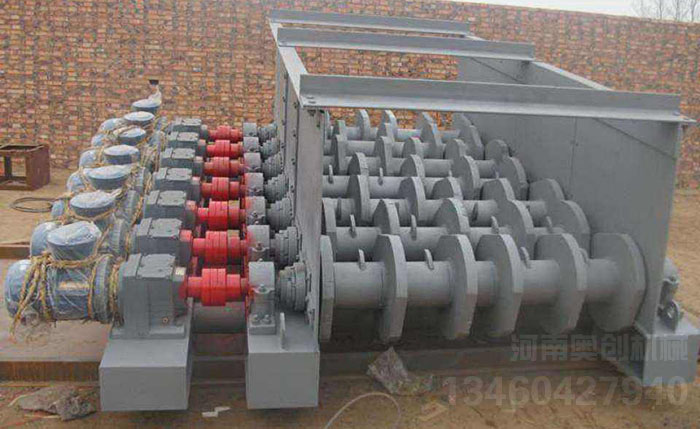

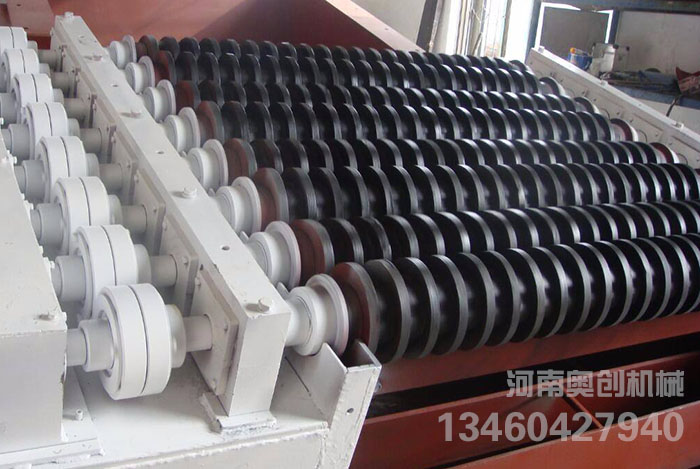

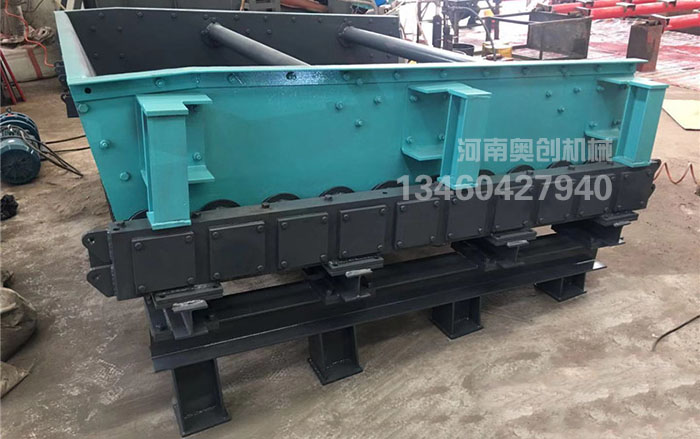

正弦交叉篩真機
技術參數
| 型號 |
篩面寬度 (mm) |
軸數 |
出力 (t/h) |
篩孔尺寸 (mm) |
減速機 | 電動機 |
電機功率 (kw) |
電機轉速 (rpm) |
減速機速比 |
篩軸轉速 (rpm) |
長x寬x高 | ||
| 型號 | 臺數 | 型號 | 臺數 | ||||||||||
|
GS 10-06A |
1000 | 6 | 300 | 55x65 |
YZX132M121 YZX132M221 |
6 | YGb132M2-10 | 6 | 6X1.25 | 550 | 5.47 | 100.5 | 2170x1955x1300 |
|
GS 10-09A |
1000 | 9 | 500 | 55x65 |
YZX132M121 YZX132M221 |
9 | YGb132M2-10 | 9 | 9x1.25 | 550 | 5.47 | 100.5 | 3100x1955x1300 |
|
GS 10-12A |
1000 | 12 | 700 | 55x65 |
YZX132M121 YZX132M221 |
12 | YGb132M2-10 | 12 | 12x1.25 | 550 | 5.47 | 100.5 | 4030x1955x1300 |
|
GS 14-09A |
1400 | 9 | 1000 | 60x80 |
YZX132M121 YZX132M221 |
5 4 |
YZG132M1 YZG132M2 |
5 4 |
4x3.7 |
908 915 |
12.5 |
72.6 73.2 |
3440x2691x1500 |
|
GS 14-12A |
1400 | 12 | 1200 | 60x80 |
YZX132M121 YZX132M221 |
7 5 |
YZG132M1 YZG132M2 |
7 5 |
7x2.2 5x3.7 |
908 915 |
12.5 |
72.6 73.2 |
4400x2691x1500 |
|
GS 14-15A |
1400 | 15 | 1500 | 60x80 |
YZX132M121 YZX132M221 |
9 6 |
YZG132M1 YZG132M2 |
9 6 |
9x2.2 6x3.7 |
908 915 |
12.5 |
72.6 73.2 |
5360x2691x1500 |
|
GS 18-12A |
1800 | 12 | 1500 | 60x80 |
YZX132M121 YZX132M221 |
7 5 |
YZG132M1 YZG132M2 |
7 5 |
7x2.2 5x3.7 |
908 915 |
12.5 |
72.6 73.2 |
4400x3091x1800 |
|
GS 18-15A |
1800 | 15 | 2000 | 60x80 |
YZX132M121 YZX132M221 |
9 6 |
YZG132M1 YZG132M2 |
9 6 |
9x2.2 6x3.7 |
908 915 |
12.5 |
72.6 73.2 |
5360x3091x1800 |
|
GS 18-18A |
1800 | 18 | 2500 | 60x80 |
YZX132M121 YZX132M221 |
11 7 |
YZG132M1 YZG132M2 |
11 7 |
11x2.2 7x3.7 |
908 915 |
12.5 |
72.6 73.2 |
6320x3091x1800 |
交叉與普通對比
1、篩分機理不同：
同為滾軸式篩分，結構不同，形成篩分機理的不同。
交叉篩：相鄰軸篩片相互交叉，形成“手搓式”運動，篩孔為“動篩孔”，形成自清理作用。
正弦篩：相鄰篩軸篩片分離，篩片間相對靜止，篩孔為“靜篩孔”，易堵。
2、篩面結構不同：
2.1交叉篩為多角度篩面，進、出料口處采用大角度利于物料在篩面分散，中間部分篩面為平直段保證篩分效率，不卡料。
2.2正弦篩為單角度直線篩面，料層在篩面上為不均勻分布，不易保證篩分效率。
正弦交叉篩的優勢：
交叉篩、滾軸篩外觀看上去感覺很相似，而實際上篩分機理是不同的。交叉篩采用的是篩片交叉形成的“動態篩孔”的篩分機理；而滾軸篩篩片不交叉，是“靜篩孔”篩分方式，因此，交叉篩很好地避免了傳統滾軸篩的卡料、堵料現象的發生。
振動篩和高幅篩名稱不一樣，但實際上他們的篩分機理是相同，的，只是振幅的設計不同，振動強度不同，終歸“靜篩孔”的篩分方式是一樣的。
需要指出的是，采用靜篩孔篩分機理的篩分設備共有的篩孔易堵，篩條易斷，其篩分效率較低的弊端并沒有改變。輸送機械
