直排篩
適用物料:顆粒粉末
價格區間:1000-50000元/臺 處理能力:1-50T/H
相關推薦
直排篩簡介
直排篩顧名思義物料直接從底部排除,卸料,以振動電機為激振源,可為單電機或者雙電機兩種,所以也叫直排式振動篩、直卸式振動篩。多用于面粉、淀粉、洗衣粉、金屬粉、添加劑、化工、非礦等行業的顆粒粉末的粗略篩分、精密篩分,處理量大、易與生產線結合。
奧創直排篩特點:
體積小,不占空間,移動方便。
耗能低,效率高。
拆裝方便,內外部易清理,無衛生死角,符合食品級GMP規范。
自動化作業,可24小時連續生產
超低靜音設計。
密封嚴謹,液體不泄漏,粉塵不飛揚。
可單層、多層使用,一次多級篩選
直排篩工作原理

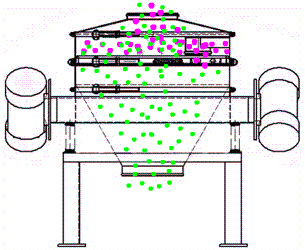

直排篩工作原理圖
振動電機利用其軸上下端的兩組偏心塊(不平衡偏心塊)將振動電機的旋轉運動變?yōu)樗?、垂直、傾斜以及離心作用的多作用力重疊,再將這種作用力傳遞給篩面,從而達到篩分的目的。改變上下偏心塊的相位角和重量,可以改變激振力的大小和物料的運動軌跡。
型號 |
功率 |
篩面直徑mm |
有效面積㎡ |
體積mm |
ZPS-600 |
0.12 |
520 |
0.2124 |
740*600*560 |
ZPS-800 |
0.18 |
720 |
0.4072 |
1010*800*600 |
ZPS-1000 |
0.18 |
890 |
0.6221 |
1200*970*640 |
ZPS-1200 |
0.25 |
1090 |
0.9331 |
1430*1170*700 |
ZPS-1500 |
0.55 |
1390 |
1.5175 |
1780*1470*760 |

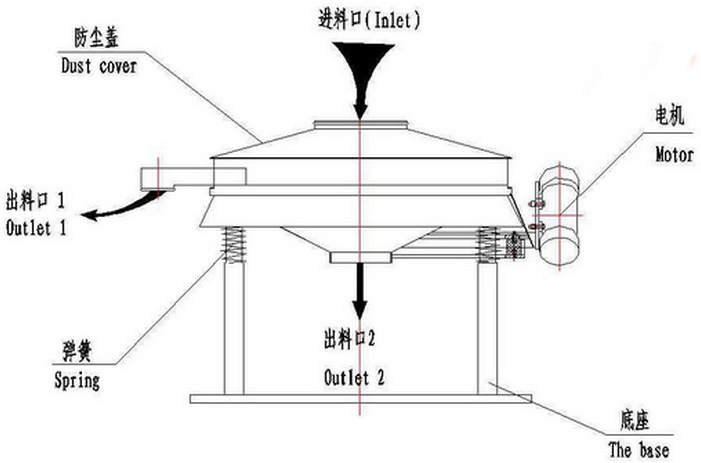

直排篩結構圖紙
直排篩由振動電機、篩體、篩網、減振裝置及座架等組成,采用新型節能振動電機作振動源,固定在篩箱上兩臺相同的振動電機做相反方向自同步旋轉,振動電機所帶的偏心塊在旋轉時各個瞬間位置所產生的離心力之分力沿拋擲方向作往復運動,使支承在減振裝置上的整個篩體沿激振力方向作周期性往復振動,物料在篩面上沿直線方向作拋物線運動,物料從入料端落入篩網后,迅速前進、松散透篩,完成篩分作業,以合理匹配篩網達到篩分的目的。
直排篩圖片
超聲波直排式振動篩圖片

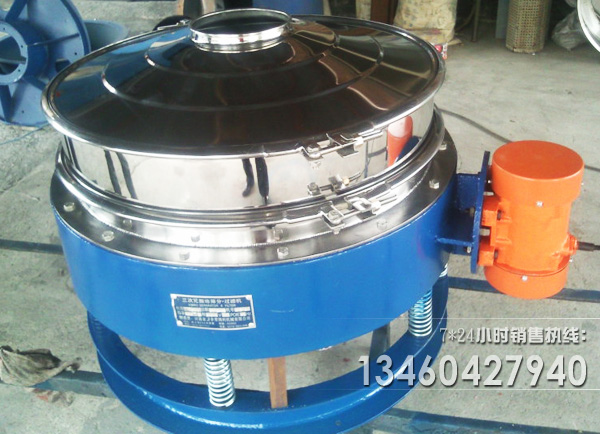

普剛直排篩圖片

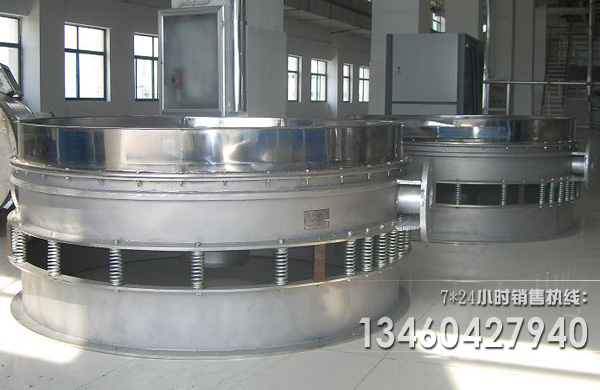

兩米直徑直排篩圖片

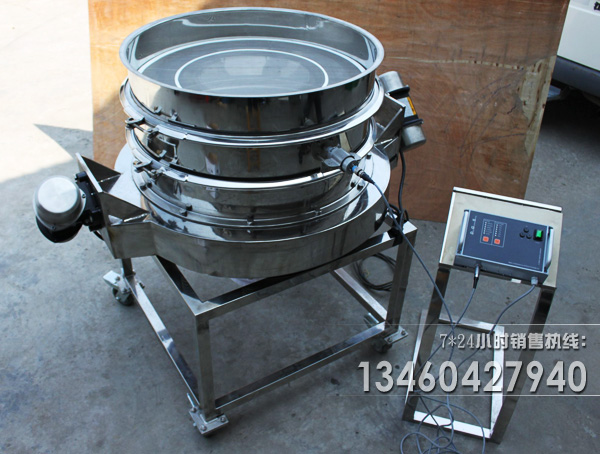

單振動電機直排篩圖片

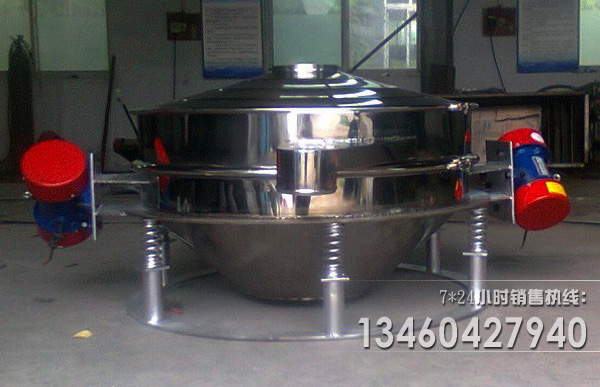

雙振動電機不銹鋼直排篩圖片
和旋振篩區別
一、震源選擇不同1:直排振動篩是由單振源和雙振源兩種,單振源作用到物料上主要產生上下振動,不具備自動排料功能。 雙振源能在篩面上產生渦旋運動,具有自動排料功能,主要用于粉體生產線工藝流程中的粉體的除雜,篩松作用。直排篩利用振動電機利用其軸上下端的兩組偏心塊(不平衡偏心塊)的相位角以及兩臺電機之間的交叉角度將振動電機的旋轉運動變?yōu)樗?、垂直、傾斜以及離心作用的多作用力重疊,再將這種作用力傳遞給篩面,從而達到篩分的目的。改變上下偏心塊的相位角和重量,可以改變激振力的大小和物料的運動軌跡。
2:旋振篩是直立式電機作激振源,電機上、下兩端安裝有偏心重錘,將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動,再把這個運動傳遞給篩面。調節上、下兩端的相位角,可以改變物料在篩面上的運動軌跡。旋振篩是一種高精度細粉篩分機械,其噪音低、效率高,快速換網需3-5分鐘,全封閉結構,適用于粒、粉、粘液等物料的篩分過濾。
二:產品特點不同
旋振篩特點:
1.體積小、重量輕、移動方便、出料口方向可任意調整,粗、細料自動排出,可自動化或人工作業。
2.篩分精度高、效率高,任何粉、粒、粘液類均可使用。
3.篩網不阻塞、粉末不飛揚、篩分細可達500目(28微米)過濾細可達5微米。
4.*網架設計(子母式)、篩網使用、換網方便、僅需3—5分鐘、操作簡單、清洗方便。
5.無機械動作、保養簡易、可單層或多層使用、與物料接觸部位為用不銹鋼制作(醫藥用除外)。:
直排振動篩特點:
1、外型美觀耐用。
2、體積小,不占空間,移動方便。
3、耗能低,效率高。
4、拆裝方便,內外部易清理,無衛生死角,符合食品、醫藥行業規范。
5、自動化作業,可24小時連續生產。
6、低靜音設計。
7、密封嚴謹,液體不泄漏,粉塵不飛揚。
8、可單層、多層使用,一次多級篩選。
三:用途不同
旋振篩起動后,其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力,該慣性力強迫篩機振動體作復旋運動,篩框在振動力的作用下連續作往復運動,進地而帶動篩面作周期性振動,從而使篩面上的物料隨篩箱一同作定向踴躍式運動,其間,小于篩面孔徑的物料通過篩孔落到下層,成為篩下物,大于篩面孔徑的物料經連續跳躍運動后從排料口排出,完成精細篩分工作。
直排振動篩適合粉狀顆粒狀物料的快速分級作業,一般用于粗略篩分較多,對于快速去線頭結塊等效果明顯處理量大。采用直上進料直下卸料非常適合樓層及各生產流水線使用。
輸送機械
- 管式螺旋輸送機
- 移動式螺旋輸送機
- 垂直螺旋輸送機
- 蛟龍輸送機
- 粉煤灰輸送機
- 冷卻輸送機
- 板式鏈條輸送機
- 耐高溫輸送機
- 食品級輸送機
- 折疊皮帶機
- 水冷螺旋輸送機
- 板式輸送機
- 拉鏈機
- 振動整列輸送機
- 礦用輸送機
- 波紋擋邊輸送機
- 瀝水鏈板機
- 電機振動水平輸送機
- 鍋爐刮板除渣機
- 無軸螺旋輸送機
- 污泥輸送機
- 刮板機(刮板輸送機)
- 鏈斗輸送機
- 伸縮式皮帶輸送機
- 真空上料機
- 帶式輸送機
- 鱗板機
- 移動式皮帶輸送機
- 大傾角輸送機
- 皮帶輸送機
- 螺旋輸送機
- 振動輸送機
- 鏈板輸送機
- 滾筒輸送機
- 網帶輸送機
- 埋刮板輸送機
提升機械
- 雙斗提升機
- 翻斗提升機
- TD斗式提升機
- TH提升機
- NE型提升機
- TB垂直斗式提升機
- td160斗式提升機
- 垂直上料機
- 水泥提升機
- 螺旋垂直提升機
- 單斗提升機
- 畚斗提升機
- 撈坑脫水斗式提升機
- 挖斗提升機
- 斗式提升機(斗提機)
- 板鏈斗式提升機
- 環鏈斗式提升機
- 皮帶斗式提升機
- 垂直提升機
- Z型提升機
- 垂直振動提升機
- 物料提升機
給料機械
- 無塵投料站
- 鏈條式提升機
- 喂料機
- 自動給料機
- 螺旋給料機
- 給礦機
- 雙螺旋給料機
- 圓盤式給料機
- 棒條振動給料機
- 槽式給料機
- 擺式給料機
- 活化振動給煤機
- 振動放礦機
- 板式喂料機
- 甲帶給料機
- 電磁振動給料機
- 電機振動給料機
- 往復式給料機
- 圓盤給料機
- 螺旋給料機
- 板式給料機
- 振動給料斗
- 葉輪給料機
糧食機械
配件及其他
相關文章:
- 1530型直線振動篩分級石塊、壓裂砂可以嗎?
- 物料提升機廠家介紹安裝、拆卸知識
- 時產100T石油壓裂砂生產線現場運行視頻
- 塑料篩廠家眾多,怎么挑選出好的
- 干石灰粉選擇螺旋輸送機是否合適?
- 什么樣的物料用方形搖擺篩,什么樣的物料使用圓形振動篩
- 振動篩選機的零部件在扭振作用力下會受到不公平待遇
- 滾筒洗礦篩一般采用無軸重型滾筒效果較好
- TDG稱重式皮帶給料機廠家詳細介紹
- 建筑垃圾、混凝土廢料專用滾筒篩分機介紹
- 電磁式給料機價格便宜應用廣泛
- 藥丸篩選用不銹鋼材質應用比較廣泛
專家咨詢 奧創機械為您解答有關直排篩各種疑惑
我們有著專業的技術團隊,為您提供求購、使用、維護、參數等方面的疑問解答,可在線聯系或者電話聯系!
直排振動篩是一種多用途新型篩分機,改變了原有的雙電機結構形式,采用單一臥式振動電機,物料的運行軌跡有多種調節形式,設備適應性顯著增加;物料直接排放,有更大的處理量。其多用于面粉、淀粉、洗衣粉、金屬粉、添加劑、化工、非礦等行業的顆粒、粉末的粗略篩分、精度篩分,處理量大、易與生產線結合。 直排式振動篩的應用也算很廣泛,多數用來篩分面粉,甚至還有專用的面粉篩。但像其他行業上也有應用,像洗衣粉、金屬粉、添加劑、化工、非礦等行業的顆粒、粉末的粗略及精細篩分都用得到。?
直排篩哪家好?這個問題要看客戶怎么用,奧創廠家制作的直排篩都是根據客戶的要求制造的,所以說直排篩哪家好?并不是哪家好,而是哪家制作的直排篩更適合求購單位使用,更適合客戶的物料。
