棒條篩介紹

棒條篩適用于破碎機前大塊物料的均勻給料，特別適用于黑色或有色金屬礦石、建筑石料粗碎或中碎前的給料用；其棒條縫隙可調，能在給料同時將泥土和細碎物料，分離出去有效地發揮了后面的破碎機功能；具有結構簡單、維護方便、強度高、耐沖擊、耐磨損、低噪音等特點。
棒條篩篩網與物料特性相適應的特點，我們將篩孔設計成可彈性變形的不固定形，篩網有一組相互平行的彈簧棒條和安裝棒條的固定梁等組成，鋼棒采用65Mn、55CrSi、60Si2Mn等彈簧鋼，一端插入口形固定梁，另一端懸臂，形成‖形篩孔。同時考慮到棒條的強度和彈性變形量，棒條的長度設計在220~360mm之間；篩網配有獨特的自清理裝置；整個篩面的傾角在21°~  35°。

構造生產視頻

棒條篩構造演示視頻

棒條篩生產廠家試機視頻

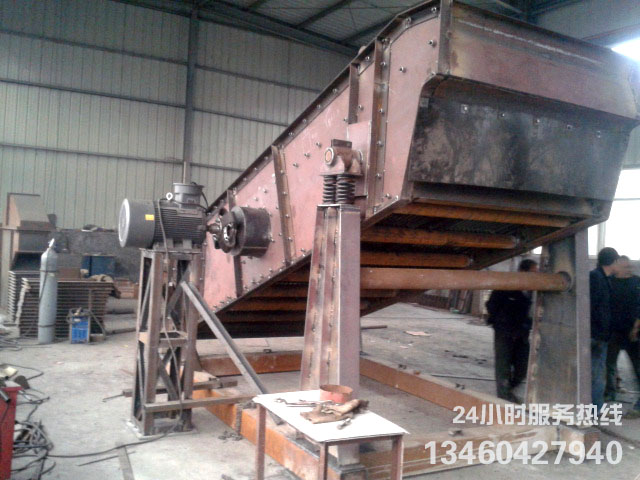

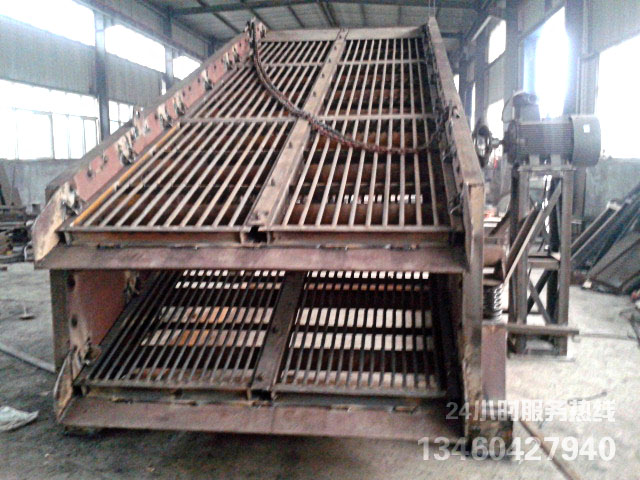

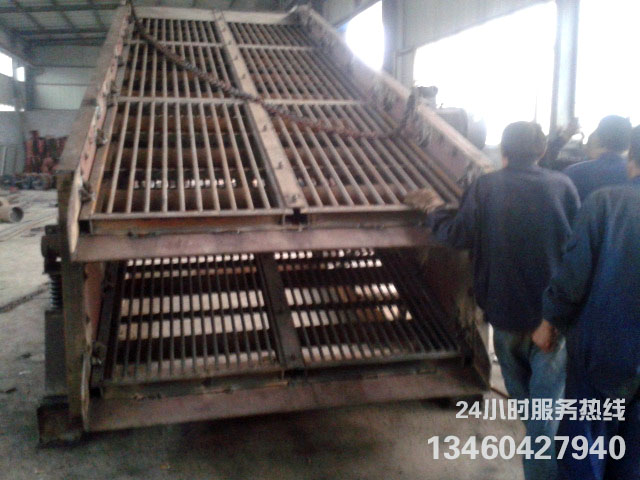

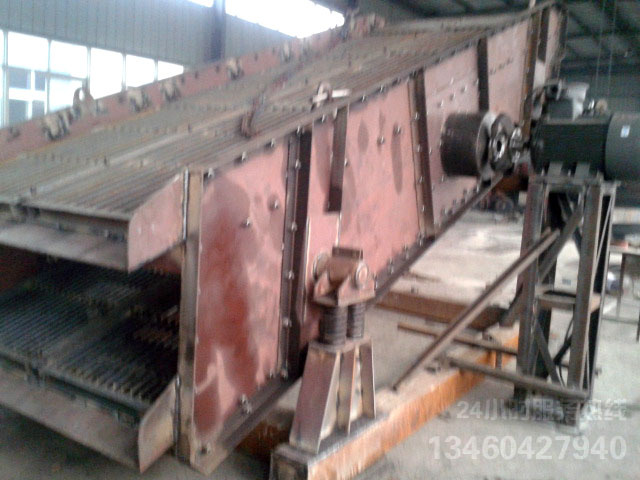

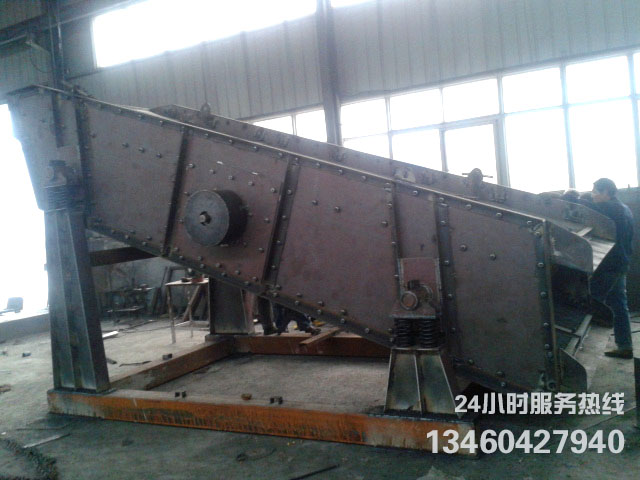

棒條振動篩真機圖片

原理參數

棒條振動篩由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生激振動力為縱向力，迫使篩箱帶動篩網面作縱向前后位移。在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，從而完成物料篩分作業。

型號	傾角°	最大給料粒度	雙振幅	振次(1/min)	處理量(t/h)	電機功率
BTS-936	-5~0	220	11±1	800	200-220	18.5
BTS-1248	-5~0	300	11±1	800	250-280	22
BTS-1548	-5~0	300	11±1	700	320-350	30
BTS-1560	-5~0	300	11±1	700	320-350	30
BTS-1660	-5~0	300	11±1	700	350-280	30
BTS-1848	-5~0	300	11±1	700	350-280	30

前端上料喂料方式

1.如果在進料過程中突然大量進料，篩網表面材料將變厚，上層直接排出而不通過網，并進行比較。
該材料不能解決篩選的目的。 這種情況經常發生在手動進料過程中。 建議在入口處添加一個門裝置，可靈活調節入口。小材料在屏幕表面上是完全可滲透的。
2.皮帶輸送機和螺旋輸送機可用于進料。 帶式輸送機更多地用于礦用振動篩，即篩分部件較大時。 螺旋輸送機用于輕型振動篩，生產能力小。 兩種裝置均可實現均勻進料。
安裝頻率模式控制螺旋輸送機和帶式輸送機的運行速度，控制振動篩面上的材料厚度，提高篩分精度有幫助。
3.獲得均勻進料后，用戶還應了解篩面上各種材料的運行厚度標準。 厚度越大，篩分精度越低，但輸出量大。 厚度越薄，篩選精度越高，但輸出越小。 這些問題總是存在于振動篩上，因此如何在均勻進給的前提下掌握材料 更好的運行厚度非常重要，這是使振動篩處于更好狀態的重要標志; 在正常情況下，材料的運行厚度要求在1-5厘米之間。 家庭需要多次測試才能獲得更好的篩查效果。 確定數據后，需要保存皮帶輸送機和螺旋輸送機的變頻數據。為不同的材料選擇正確的數據。
4.在某些情況下，在振動篩的進料位置實現均勻進料，篩分精度仍然不足。 這種情況是由振動篩的寬度大引起的。通常，當篩網寬度大于1200mm時，需要在入口處添加分離器裝置，并且將進入的材料均勻地分散到整個篩子表面，以便篩分材料。表面均勻分散，從而減少了材料的運行厚度，提高了篩分的細度
