彈臂振動篩
適用物料:大物料及中、小顆粒狀物料
價格區間:1-50萬/臺 處理能力:15-460t/h
彈臂振動篩簡介
河南奧創機械生產的彈臂振動篩是一種新型的篩分設備,它廣泛應用用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對大物料及中、小顆粒狀物料的分級作業。具有傾角大,體積小,篩分能力大,重量輕,便于安裝及工藝布置,能耖少,可節約大量能源,價格低,備件量極少。彈臂振動篩結構簡單,造型美觀。篩網的篩分效率比一般的篩網高出30%-40%,具有自清理功能等特點。歡迎需求公司來電采購詢價。
奧創機械統計的維護彈臂振動篩知識
1.首先,在啟動篩機前,應檢查周圍是否有妨礙篩機運轉的障礙物,各處聯結螺栓是否緊固,尤其是激振源,支承座,篩板的固定螺栓要重新緊固一遍;
2.篩機運轉時,先空負荷啟動,運行,停車一次,觀察有無異常現象及聲響,空運轉時篩機應平穩正常;
3.檢查兩臺振動電機或激振器的轉向是否相反,如轉向相同,應變更一臺電機的電源接線,使兩臺電機的轉向相反;
4.連續運轉4小時后,測量軸承溫度,軸承溫度不得超過75℃;
5.連續空運轉4小時后,將各部位聯結螺栓重新緊固一次,以后在反復進行2-3次;
6.帶料運轉時,給料要均勻,使物料均布篩面,如物料“跑偏”,應調整給料點;
7.篩機停車前,應先停止給料,篩面上的物料走完后,在停車。停車后要及時清理篩面上的物料與雜物;
8.振動電機或激振器使用3個月后要加油一次,每半年小修一次,每年大修一次。

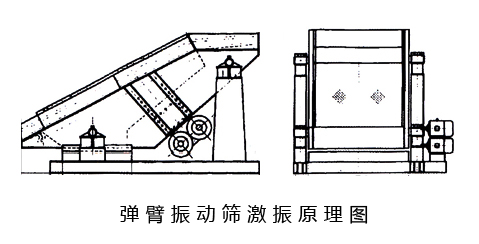

彈臂振動篩原理
彈臂振動篩篩箱依靠?jī)膳_(tái)相同的振動電機或普通電機帶激振器驅動做相反方向自同步旋轉,使支承在減振器上的整個篩機做直線振動,物料從入料端落入篩后,迅速前進、松散、透篩、完成篩分作業。
彈臂振動篩(震動篩)結構:本機由篩箱、振動電機(激振器)、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。
彈臂振動篩采用高性能、高壽命YZO系列振動電機或激振器作激振源,調節振動源激振力的大小,可以改變篩機的振幅。調整方法參看YZO系列振動電機說明書。
減振系統由橡膠彈簧和卡箍、支承座等組成。底架由料倉庫及底盤架等組成。本系列振動篩激振源安裝方式可分為上振式和下振式,減振器安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。
彈臂振動篩參數
電機式彈臂振動篩
型號 | 篩面面積 | 篩面傾角 | 給料粒度 | 篩孔尺寸 | 處理量 | 振頻 | 雙振幅 | 配用電機 | ||
m2 | 度 | mm | mm | t/h | Hz | mm | 型號 | 功率Kw | 電壓V | |
XBZS-0918 | 1.62 | 10 | <150 |
3 5 10 15 20 25 50 |
15-160 | 16 | 6-9 | YZO-20-6 | 2*2.0 |
? ? 380 |
XBZS-1020 | 2 | 15 |
15-200 |
YZO-20-6 |
2*2.0 |
|||||
XBZS-1224 | 2.88 | 10 |
25-300 |
YZO-30-6 |
2*2.5 |
|||||
XBZS-1030 | 3 | 15 |
35-360 |
YZO-30-6 |
2*2.5 |
|||||
XBZS-1230 | 3.6 | 15 |
40-400 |
YZO-50-6 |
2*3.7 |
|||||
XBZS-1530 | 4.5 | 15 |
45-460 |
YZO-50-6 |
2*3.7 |
激振器式彈臂振動篩
型號 | 篩面面積 | 篩面傾角 | 給料粒度 | 篩孔尺寸 | 處理量 | 振頻 | 雙振幅 | 激振器 | 配用電機 | ||
m2 |
度 |
mm |
mm |
t/h |
Hz |
mm |
|
型號 |
功率Kw |
電壓V |
|
XBZS-1536 |
5.4 | 15 | <200 |
3 5 10 15 20 25 50 |
50-360 | 12 | 8-12 | JZ-75-6 | Y160M1-8 | 2×4.0 |
? ? 380 |
XBZS-1540 |
6 | 15 |
50-400 |
JZ-75-6 |
Y160M1-8 | 2×4.0 | |||||
XBZS-1836 |
6.48 | 15 |
60-460 |
JZ-100-6 |
Y160M2-8 | 2×5.5 | |||||
XBZS-1550 |
7.5 | 15 |
70-400 |
JZ-100-6 |
Y160M2-8 | 2×5.5 | |||||
XBZS-1848 |
8.64 | 15 |
80-500 |
JZ-130-6 |
Y160M2-8 | 2×5.5 |
彈臂振動篩結構圖

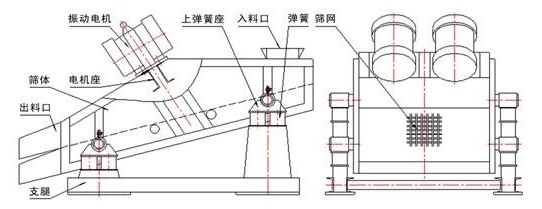

電機式彈臂振動篩結構圖

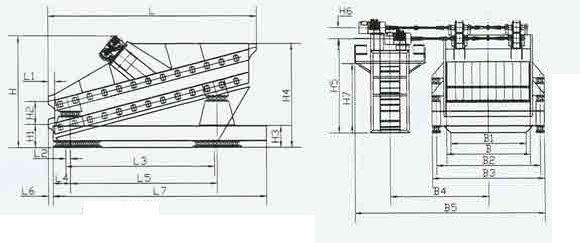

激振器式彈臂振動篩結構圖
彈臂振動篩圖片

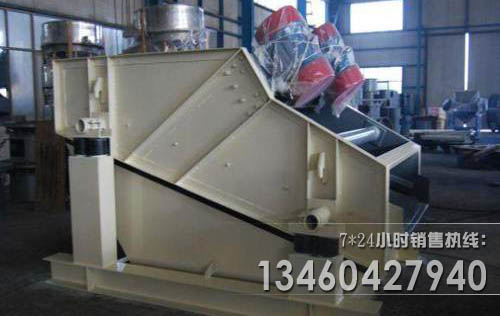

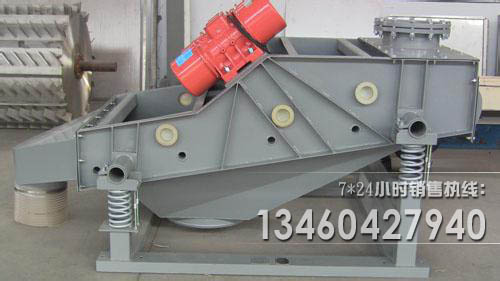

電機式彈臂振動篩真機圖片

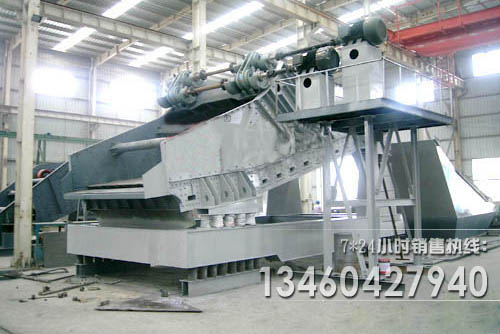

激振器式彈臂振動篩真機圖片
